Hoë gehalte lugstroombreker verskaffer
CDADAis 'n professionele vervaardiger van elektriese toerusting gebaseer in China. Ons nooi jou uit om ons reeks Air Circuit Breakers te verken, wat 'n omvattende keuse van spesifikasies bevat en aan internasionale standaarde voldoen. Deur streng gehaltebeheer is ons daartoe verbind om u van gevorderde produkte en omvattende dienste te voorsien.
Wat is 'n lugstroombreker?
'n Air Circuit Breaker (ACB) is 'n swaardiens laespanningskakelaar wat ontwerp is om elektriese verspreidingstelsels te beskerm teen oorladings, kortsluitings en aardfoute. Werk by spanningsvlakke tot 690V AC (50/60Hz) met stroomgraderings wat strek van 630A tot 6300A, ACB's dien as primêre beskermingstoestelle in hoofskakelborde, kragverspreidingsentrums en kritieke industriële infrastruktuur.
Anders asgegote omhulselstroombrekers (MCCB's), ACB's gebruik atmosferiese lug as die boogblusmedium, en gebruik gesofistikeerde booggootstelsels en magnetiese uitblaasspoele om foutstrome veilig te blus. Hierdie oopkonstruksie-ontwerp maak voorsiening vir volledige sigbaarheid van interne komponente, wat voorkomende instandhouding moontlik maak en die operasionele lewensduur verleng tot 15-20 jaar of meer met behoorlike diens.
ACB-produkkategorieë en -konfigurasies
| Klassifikasie | Tik | Huidige reeks | Sleutel kenmerke |
| Monteer konfigurasie | Vaste tipe | 630A – 4000A | Permanente installasie, koste-effektiewe, kompakte voetspoor |
| Tipe uittrek | 630A – 6300A | Onttrekbare onderstel, onderhoudsvriendelike, diensposisietoetsing | |
| Paalkonfigurasie | 3-paal | Alle graderings | Standaard industriële toepassings, drie-fase stelsels |
| 4-paal | Alle graderings | Stelsels wat neutrale beskerming benodig, verstelbare neutrale instellings (50-100% gegradeerde stroom) | |
| Bedryfsmeganisme | Handleiding | 630A – 3200A | Veergelaaide handvatselwerking, geskik vir ongereelde bediening |
| Motor aangedrewe | 800A – 6300A | Universele AC/DC-motor (110V/220V), afstandbeheervermoë, outomatiese veerlaai | |
| Reiseenheid Tegnologie | Termies-magneties | 630A – 1600A | Basiese beskerming, vaste instellings, ekonomies |
| Elektroniese LSIG | 800A – 6300A | Mikroverwerker-gebaseerde, verstelbare L-S-I-G-kurwes, sone-selektiewe ineensluiting, kommunikasieprotokolle |
Raamgroottestandaarde:
1600A-raam:630A – 1600A (Kompakte verspreiding)
3200A raam: 800A – 3200A (Industriële hoofleiding)
6300A-raam: 2000A – 6300A (kragopwekking, infrastruktuur)
Kernfunksies en beskermingsvermoëns
| Funksie | Beskrywing | Tegniese parameters |
| Oorladingsbeskerming (L) | Lang tyd omgekeerde kromme tripping | Verstelbaar: 0,4 – 1,0 × In, Tydvertraging: 1s – 1000s |
| Kortsluiting vertraging (S) | Selektiewe kortsluitingbeskerming | Verstelbaar: 2 – 10 × Ir, Vertraging: 0.05s – 0.5s |
| Oombliklike reis (I) | Hoëspoed foutopruiming | Vaste of verstelbaar: 5 – 20 × Ir, <50ms werking |
| Grondfout (G) | Aardlekkasie opsporing | 20% – 100% van In, sensitiewe aardfoutbeskerming |
| Onderspanning vrystelling | Outomatiese ontkoppeling by spanningsverlies | 35% – 70% On, verstelbare tydsvertraging |
| Faseverliesbeskerming | Drie-fase wanbalans opsporing | <80% spanning op enige fase veroorsaak trip |
Toepassingsomgewings en gebruiksgevalle
| Nywerheidsektor | Spesifieke toepassing | Tipiese spesifikasies |
| Datasentrums | Hoof LV inkomende, UPS-omleiding, buskoppelaar | 3200A-6300A, 100kA Icu, elektroniese LSIG, kommunikasie-geaktiveer |
| Gesondheidsorgfasiliteite | Hospitaal hoofverspreiding, kragopwekkersinchronisasie | 4-pool, 4000A, geïsoleerde neutraal, dubbelbronoordrag |
| Vervaardigingsaanlegte | Motorbeheersentrums, transformatorbeskerming | 1600A-3200A, hoë meganiese uithouvermoë (10 000+ siklusse) |
| Kommersiële geboue | Hoë-verspreiding, winkelsentrums, lughawens | 800A-2500A, uittrek tipe, kompakte voetspoor |
| Hernubare Energie | Sonkragplaasversameling, windturbine skakeltuig | 1000V AC gegradeerde, uitgebreide temperatuurreeks (-25°C tot +70°C) |
| Olie & Gas | Buitelandse platforms, raffinaderye, petrochemies | Tropicalized (T2), korrosiebestand, IP54 minimum |
| Infrastruktuur | Metrostelsels, spoorwegtraksie, waterbehandeling | Hoë skok-/vibrasieweerstand, elektromagnetiese versoenbaarheid |
Vervaardigingsproses en produksiewerkvloei
Presisievervaardigingsvolgorde
Grondstof Inkomende inspeksie → Kontaksamestelling vervaardiging → Booggootkonstruksie → Meganismesamestelling → Trip-eenheidintegrasie → Primêre samestelling → Kalibrasie en Toets → Finale inspeksie → Verpakking
Kritieke vervaardigingstadia
| Verhoog | Proses Besonderhede | Kwaliteitbeheerpunte |
| Kontak Stelselproduksie | Versilwerde koperkontakte (AgNi 90/10 of AgCdO), CNC-gemasjineerde kontakarms, soldeerwerk in beheerde atmosfeer | Hardheid toets (HV 80-120), silwer dikte meting (≥8μm), kontak weerstand <50μΩ |
| Booggoot vervaardiging | Keramiese splitsplate, staalbooglopers, deioniserende roosters, hoë-temperatuurbestande isolasie | Diëlektriese sterktetoetsing (2.5kV/1min), dimensionele toleransie ±0.1mm |
| Meganisme Vergadering | Veerstaal laaimeganismes, nok-aangedrewe dryfstelsels, anti-pomp toestelle | Meganiese uithouvermoë toets (10 000 bewerkings), wringkrag verifikasie |
| Trip-eenheid-integrasie | PCB samestelling, huidige transformator installasie, firmware programmering, kommunikasie module pas | Funksionele toetsing teen 0.5%, 5×, 10× gegradeerde stroom, tydsberekening akkuraatheid ±5% |
| Finale Vergadering | Modulêre konstruksie, uittrekonderstel-integrasie, terminale verbindings, omhulselpassing | Diëlektriese weerstaan (3.5kV/1min), isolasieweerstand (>100MΩ) |
Primêre grondstowwe en komponent spesifikasies
| Komponent | Materiaal spesifikasie | Verskafferstandaarde | Sleutel eienskappe |
| Hoofkontakte | Elektrolitiese koper (Cu-ETP) + Silwer laag (Ag 99,9%) | ASTM B152, IEC 60368 | Geleidingsvermoë ≥100% IACS, oksidasieweerstand |
| Boog kontakte | Koper-wolfram (CuW 80/20) of Silwer-wolframkarbied | ASTM B702 | Hoë boogerosieweerstand, lae kontakweerstand |
| Kontak Springs | Berillium koper (CuBe2) of vlekvrye staal 301 | ASTM B196 | Moegheidslewe >50 000 siklusse, konsekwente kontakdruk |
| Arc Chute Plate | Koudgewalste staal SPCC + Keramiekbedekking | JIS G 3141 | Hitteweerstand >1000°C, magnetiese boogafbuiging |
| Isolasie Behuising | BMC (Bulk Moulding Compound) DMC of SMC veselglas | UL 94 V-0 | Spoorindeks >600V, vlamvertrager |
| Bedryfsmeganisme | Koolstofstaal S45C, hittebehandel | JIS G 4051 | Treksterkte ≥600MPa, slytvast |
| Busstawe | T2 koper (99,9% suiwer) of 6061-T6 aluminium | ASTM B187 | Stroomdigtheid 1,5-2,0 A/mm², blikplaat opsioneel |
| Elektroniese komponente | Industriële graad PCB's, Hall-effek sensors, ARM verwerkers | IEC 60721-3-3 | Bedryfstemperatuur -25°C tot +70°C, EMC voldoen |
| Omhulsel | CRCA staalplaat (1.5-2.0mm) + Epoksie poeierbedekking | JIS G 3141, ISO 12944 | Korrosiebestandheid C3-C5, IP40-IP54 |
Standaarde nakoming en toetsprotokolle
Internasionale Standaarde Raamwerk
| Standaard | Omvang | Toepaslike graderings |
| IEC 60947-2 | Laespanning skakeltuig - Stroombrekers | Globale basislyn vir ACB-ontwerp, toetsing, werkverrigting |
| EN 60947-2 | Europese geharmoniseerde weergawe van IEC 60947-2 | Voldoening aan CE-merk, EU-marktoegang |
| GB/T 14048.2 | Chinese nasionale standaard gelykstaande aan IEC 60947-2 | CCC-sertifisering, China mark |
Verpligte tipe toetse (IEC 60947-2)
| Toets kategorie | Spesifieke toets | Aanvaardingskriteria |
| Diëlektriese prestasie | Krag-frekwensie weerstaan (2.5kV-3.5kV/1min) | Geen ineenstorting, geen oorslaan nie |
| Impulsweerstaanspanning (8kV-12kV 1.2/50μs) | Geen ontwrigtende ontlading nie | |
| Temperatuur Styging | Deurlopende stroom teen gegradeerde In | Terminale temp ≤80K (versilwerplaat), ≤65K (kaal koper) |
| Kortsluiting | Uiteindelike breekvermoë (Icu) - 3 operasies | Suksesvolle onderbreking, geen permanente skade nie |
| Diensbreekvermoë (Ics = 50%-100% Icu) | 3 bedrywighede, voortgesette diensbaarheid | |
| Kort-tyd weerstaan | Icw vir 1s of 3s (termiese en dinamiese spanning) | Geen vervorming, kontaksweiswerk of isolasieskade nie |
| Meganiese uithouvermoë | Geen-laai-bewerkings (gewoonlik 10 000-20 000 siklusse) | <5% parameterverdryf, geen meganiese fout nie |
| Elektriese uithouvermoë | Laai bedrywighede teen nominale stroom (gewoonlik 2 000-6 000 siklusse) | Kontakslytasie <50%, konsekwente rit-eienskappe |
| Reiseenheid akkuraatheid | Verifikasie van L-S-I-G-kurwes | ±10% stroomakkuraatheid, ±20% tydakkuraatheid |
| Omgewing | Klam hitte (IEC 60068-2-30), koue, droë hitte | Funksioneel na kondisionering, geen korrosie nie |
Fabrieksgehaltebeheer en -inspeksiestandaarde
Inkomende materiaal QC (IQC)
| Materiaal | Inspeksie items | Steekproefplan | Toerusting |
| Koper kontakte | Chemiese samestelling, geleidingsvermoë, dimensionele toleransie | AQL 0.65, ISO 2859 | Spektrometer, geleidingsmeter, CMM |
| Silwer platering | Dikte (XRF), adhesie (bandtoets), porositeit | 100% visueel, 5% dikte kontrole | X-straal fluoressensie, metallurgiese mikroskoop |
| Staal komponente | Hardheid, treksterkte, oppervlakafwerking | AQL 1.0 | Rockwell hardheid toetser, trek masjien |
| Elektroniese komponente | Funksietoets, parameterverifikasie, soldeerbaarheid | 100% AOI, 5% funksioneel | LCR meter, ossilloskoop, X-straal inspeksie |
In-proses kwaliteitbeheer (IPQC)
| Stasie | Beheer parameters | Frekwensie | Metode |
| Kontak vergadering | Kontakgaping, druk, belyning | Elke 100 eenhede | Kragmeter, voelmeter, optiese vergelyker |
| Booggeutsamestelling | Splitsingsplaatspasiëring, magnetiese stroombaanintegriteit | Elke 50 eenhede | Go/no-go meters, vloeddigtheidmeter |
| Meganisme kalibrasie | Veerlaaityd, trekkrag, sluitingspoed | Elke eenheid | Outomatiese toetsbank, data logging |
| Riteenheid programmering | Kromme verifikasie, kommunikasie toets | 100% | Primêre inspuiting toetsstel, protokol ontleder |
Finale kwaliteitbeheer (FQC) en uitgaande QC (OQC)
| Toets item | Standaard | Voorbeeld Grootte |
| Diëlektriese weerstaanspanning | 3,5 kV AC/1 min | 100% |
| Isolasie weerstand | >100MΩ @ 500V DC | 100% |
| Kontak weerstand | <50μΩ per paal | 100% |
| Tydsberekening eienskappe | Sluit/rittyd, sinchroniseer tussen pale | 100% |
| Oorstroom reisverifikasie | 3×In (oombliklik), 1.05×In (oorlading) | 100% |
| Meganiese werking | 5 toe-oop siklusse | 100% |
| Visuele en dimensionele inspeksie | Geen defekte op kritieke afmetings nie | 100% |
| Verpakkingsintegriteit | Valtoets, vibrasietoets (ISTA 3A) | AQL 1.0 per lot |
Produksie-infrastruktuur en vervaardigingsvermoë
Gevorderde produksietoerusting
| Toerusting Kategorie | Masjien spesifikasie | Funksie | Kapasiteit |
| CNC-bewerkingsentrum | 5-as vertikale bewerkingsentrum (Mazak/Haas) | Presisie kontak bewerking, komplekse geometrieë | 5 000 kontakstelle/maand |
| Stempel & Vorm | 200-ton progressiewe matrijspers (Bruderer) | Koperrailvorming, kontakveerproduksie | 10 000 komponente/dag |
| Oppervlaktebehandeling | Outomatiese silwerplaatlyn (vat/rak) | Kontakplaat dikte 8-20μm | 2 000 kg/dag |
| Plastiek gietwerk | BMC spuitgietmasjien (300 ton) | Booggootbehuizings, isolasiekomponente | 5 000 stukke/dag |
| Montasie outomatisering | Robotiese samestellingselle (ABB/Fanuc) | Meganisme samestelling, konsekwentheid kritiese operasies | 500 eenhede/dag per lyn |
| Toets toerusting | Primêre inspuiting toetsstel (10 000A kapasiteit) | Hoëstroom reisverifikasie | 200 eenhede/dag |
| Hoëspanning weerstaan toetser (5kV AC) | Diëlektriese toetsing | 300 eenhede/dag | |
| Meganiese uithouvermoë toetsbank | 20 000 siklus outomatiese toetsing | 50 eenhede gelyktydig |
Produksiekapasiteit en loodtye
| Produk Kategorie | Maandelikse kapasiteit | Standaard Leityd | Dringende bestelvermoë |
| Vaste tipe ACB (630A-1600A) | 3 000 eenhede | 2-3 weke | 5 dae (voorraadkomponente) |
| Vaste tipe ACB (2000A-4000A) | 1 500 eenhede | 3-4 weke | 7 dae |
| Uittrektipe ACB (800A-3200A) | 2 000 eenhede | 3-4 weke | 10 dae |
| Uittrek tipe ACB (4000A-6300A) | 800 eenhede | 4-6 weke | 14 dae |
| Pasgemaakte konfigurasies | Projek basis | 6-8 weke | 4 weke |
Ingenieurswese en Tegniese Spanstruktuur
| Departement | Personeel | Kundigheid | Verantwoordelikhede |
| R&D Ingenieurswese | 5 ingenieurs | Kragstelsels, elektromagnetiese ontwerp, ingebedde sagteware | Nuwe produk ontwikkeling, aanpassing, patent portefeulje |
| Proses Ingenieurswese | 15 ingenieurs | Vervaardigingsprosesse, outomatisering, kwaliteitstelsels | Produksielynoptimering, SOP-dokumentasie, opbrengsverbetering |
| Toets & Validasie | 12 ingenieurs | Hoëkragtoetsing, omgewingsimulasie, betroubaarheidsingenieurswese | Tipe toetskoördinasie, mislukkingsanalise, sertifiseringsbestuur |
| Toepassingsingenieurswese | 10 ingenieurs | Kragstelselbeskerming, selektiewe koördinasie, veldingebruikneming | Kliënte tegniese ondersteuning, skema ontwerp, werf ingebruikneming |
| Gehalteversekering | 20 tegnici | ISO 9001, statistiese prosesbeheer | Verskaffer oudit, proses oudit, regstellende aksie bestuur |
Sertifisering en Voldoeningsdokumentasie
| Sertifisering | Uitreikingsliggaam | Omvang | Geldigheid |
| ISO 9001:2015 | ZHONGDA/ SGS | Kwaliteitbestuurstelsel | Jaarlikse toesig |
| IEC 60947-2 tipe toets | Intertek | Produkveiligheid en werkverrigting | Per produkreeks |
| CE-merk | Aangemelde liggaam (Intertek) | EU-marktoegang | Ontwerp-afhanklik |
| CCC (China) | CQC | Chinese verpligte sertifisering | 5-jaar geldigheid |
Waarom ons ACB-vervaardiging uitmekaar staan
Ons produksiefasiliteit verteenwoordigtwee dekades van spesialisasiein laespanning-kragverspreidingstoerusting, wat lugstroombrekers lewer wat industriemaatstawwe oorskry deur:
Vertikale integrasie: Interne kontakplatering, presisiebewerking en elektroniese riteenheidprogrammering verseker volledige gehaltebeheer
Toets belegging: $2M+ in hoëkrag-toetslaboratoriums wat in staat is tot 150kA-kortsluitingverifikasie
Digitale vervaardiging: MES-geïntegreerde produksielyne met volle naspeurbaarheid (joernaalrekords, komponent serialisering)
Pasmaak vermoë: Van gespesialiseerde tropiese bedekkings tot eie kommunikasieprotokolle, ons ontwerp tot spesifikasie
Wêreldwye nakoming: Multi-standaard sertifiseringstrategie wat naatlose marktoetrede oor 80+ lande moontlik maak
Vir tegniese spesifikasies, selektiewe koördinasiestudies of fabrieksouditskedulering verskaf ons ingenieurspan direkte konsultasie om te verseker dat jou kragbeskermingsargitektuur aan beide huidige vereistes en toekomstige uitbreidingsvereistes voldoen.
- View as
1600A lugstroombreker
CDADA is 'n betroubare vervaardiger van 1600A Air Circuit Breaker, wat CB-gesertifiseer is met intelligente beskerming, gebou vir swaardiens industriële kragverspreidingsbehoeftes. Gemaak met hoëgraadse komponente en robuuste konstruksie, hierdie lugstroombreker is maklik om te bedryf en in stand te hou, en pas naatloos in industriële kragstelsels. Dit is die beste keuse vir groothandel- en OEM-verkryging, wat stabiele, betroubare werkverrigting vir alle industriële kragbeskermingsvereistes lewer.
2000A Lugstroombreker
2000A Air Circuit Breaker is CDADA-fabriek se produk, dit is perfek vir groothandel- en grootmaatverkryging, met IEC/GB-sertifisering. Die produk bied uittrek- of vaste tipe opsies, ideaal vir industriële kragverspreiding. Ons verwelkom OEM-bestellings, as 'n betroubare ACB-verskaffer met oop kommunikasie-koppelvlak, maklik om in kragstelsels te ontplooi.
3200A lugstroombreker
CDADA is 'n professionele vervaardiger en verskaffer van ACB in China. Hierdie 3200A-lugstroombreker (DAA2-3200-reeks) is perfek vir grootmaataankope, geskik vir AC 50Hz, 690V-netwerke. Dit spog met intelligente beskerming en presiese selektiewe tripping, met uittrek-/vaste opsies. Dit is 'n betroubare laespanning ACB vir grootmaatkopers wat stabiele kragverspreidingsprestasie benodig.
4000A lugstroombreker
4000A Air Circuit Breaker word aangebied deur die betroubare vervaardiger, CDADA. Dit is die beste keuse vir grootmaatverkryging, ontwerp vir AC 50Hz, 690V swaardienskragstelsels. Hierdie ACB beskik oor intelligente beskerming en presiese selektiewe uitskakeling, met buigsame uittrek en vaste konfigurasies. Ideaal vir skakeltuigopstellings, ons verwelkom grootmaatbestellings en OEM-projekte vir hierdie hoëkapasiteit ACB.
6300A lugstroombreker
Kies CDADA as jou verskaffer, ons 6300A Air Circuit Breaker is 'n top keuse vir grootmaat verkryging, 'n IEC/GB gesertifiseerde hoë-kapasiteit eenheid gebou vir kragsentrales en swaar industriële gebruik. Dit kom in uittrek- en vaste tipes, ontwerp vir betroubare laespanning-kragbeskerming. Ons is 'n betroubare vervaardiger, verwelkom OEM-projekte en grootmaat ACB-bestellings vir globale industriële kopers.

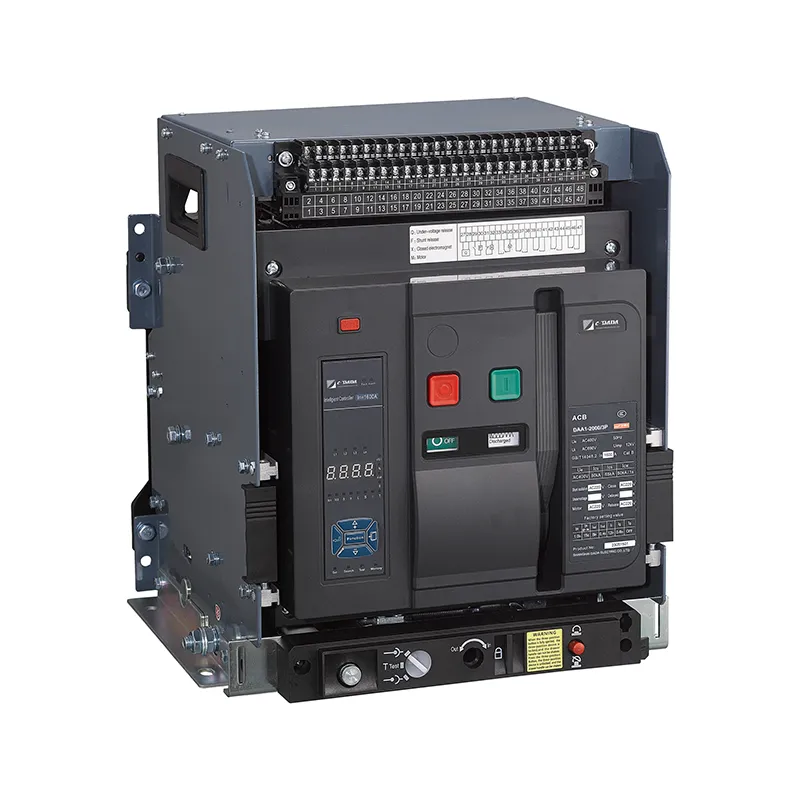

3-fase lugstroombreker
CDADA is die vervaardiger van 3-fase lugstroombreker, hierdie produk is ideaal vir grootmaatverkryging, 'n veelsydige oplossing gebou vir industriële kragverspreidingsnetwerke met 400A-6300A-gradering. Dit beskik oor intelligente beskerming en presiese selektiewe tripping, wat voldoen aan GB14048.2 en IEC60947-2. Dit is die beste 3P ACB vir OEM's en verspreiders wat robuuste, betroubare laespanningskakeltuig benodig vir globale projekte.
CDADA is 'n Lugstroombreker vervaardiger en verskaffer in China. Ons fabriek bedien diverse nywerhede soos kragstelsels, gebou-outomatisering en industriële vervaardiging, en bied buigsame OEM/ODM-oplossings.
