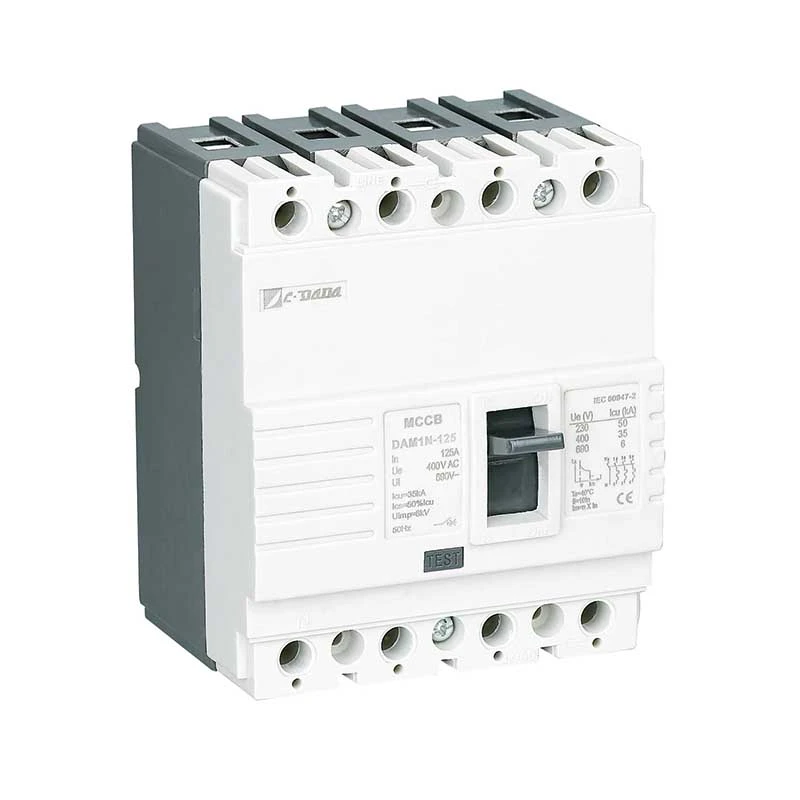

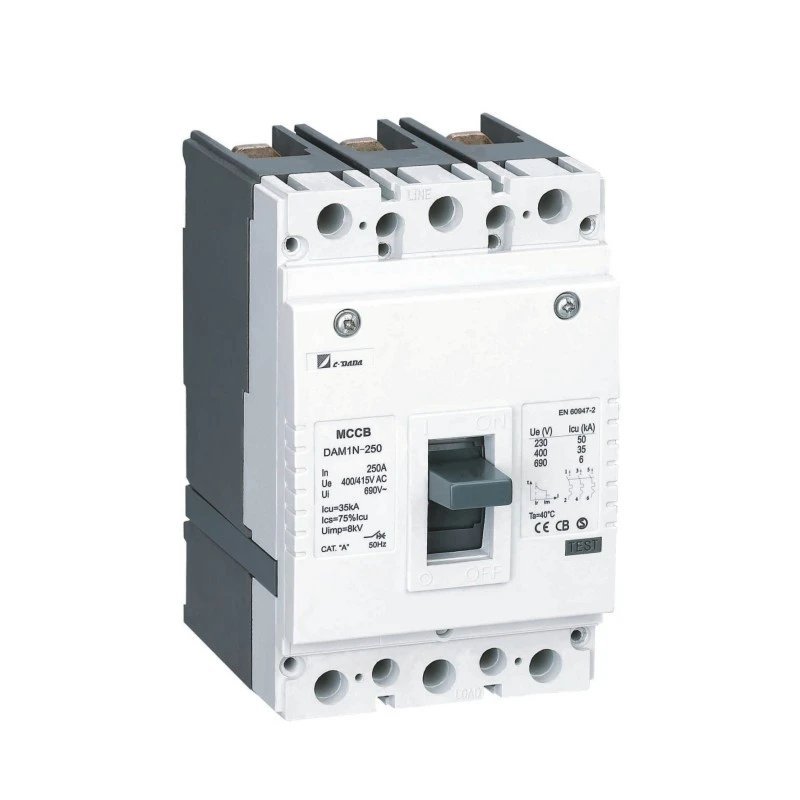

Vaste Tipe Gegote Cas Stroombreker

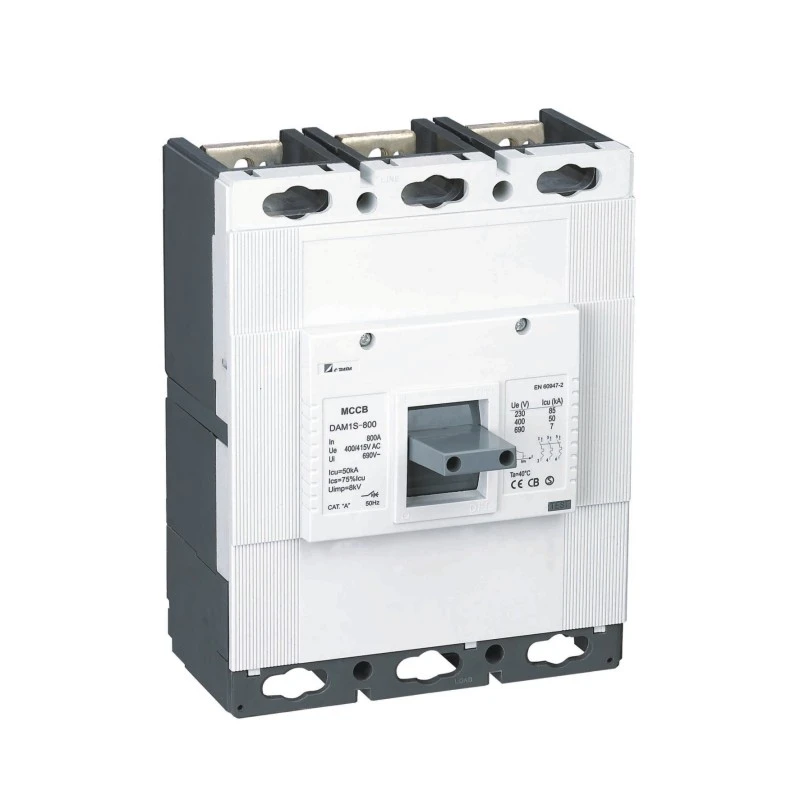

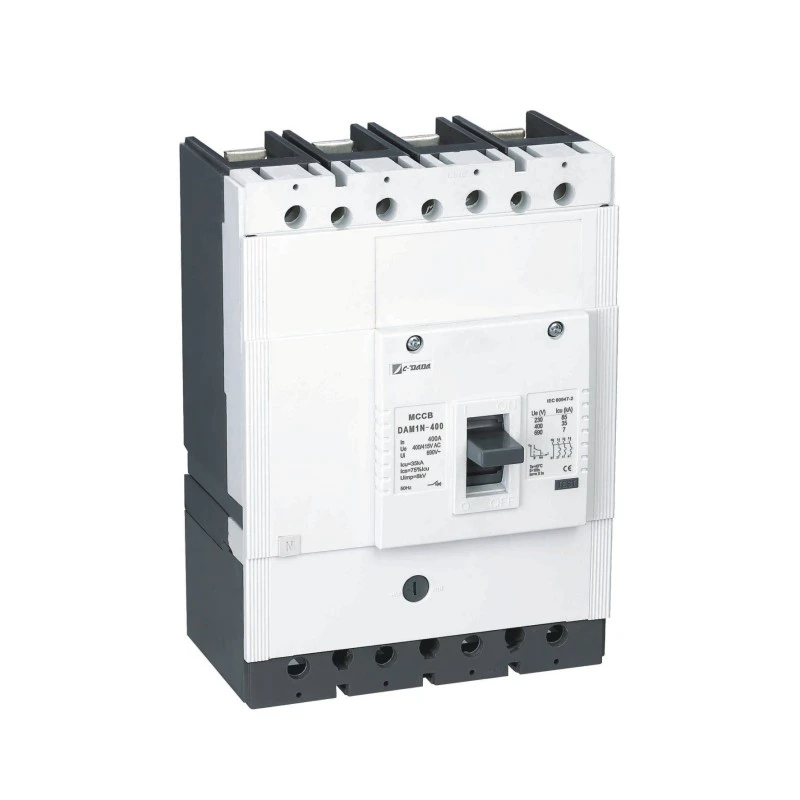

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 reeks voldoen aan die behoeftes van enige toepassing, van klein gebruikers tot industriële transformator en verspreiding installasie.

Die DAM1-reeks het sewe raamgroottes, tot 1600A, breekvermoë tot 100 kA, bedryfspanning tot 1000 Volt, voldoen maklik aan 'n verskeidenheid omvattende elektriese en meganiese toebehorebehoeftes, verskaf 'n verskeidenheid installasie-oplossings om die behoeftes van enige kragstelsel te maksimeer.

Met globale sertifisering KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 is die beste keuse vir wêreldwye elektriese toestelaanlegte en OEM.

Sleutel spesifikasies

Elektriese parameters van DAM1 MCCB gegote omhulsel stroombreker

● Icu:O-t-CO-toets(O:Oopmaneuver,CO:Toe-oopmaneuver,t:Wagtydsduur)

● Ics:O-t-CO-t-CO-toets(O:oopmaneuver,CO:toe-oopmaneuver,t:Wagtydsduur)

★ AAN/I-posisie: Dit dui aan dat kontakte van die breker gesluit is. In hierdie posisie is die breekhefboom in die boonste posisie

★ TRIP Posisie: Dit dui aan dat die breker oopgemaak is as gevolg van enige fout (oorlading of kortsluiting). In hierdie geval is breekhefboom in die middelposisie tussen AAN en AF posisies. Ten einde die breker, wat in tripposisie is, na AAN posisie te neem; druk die brekerhefboom af soos aangedui deur die OFF-teken

Breker moet gestel word met "klik" klank. Trek daarna die hefboom soos aangedui deur ON teken om die breker toe te maak

★ OFF/0 Posisie: Dit dui aan dat kontakte van die breker oop is. Op hierdie manier is die breekhefboom in die onderste posisie.

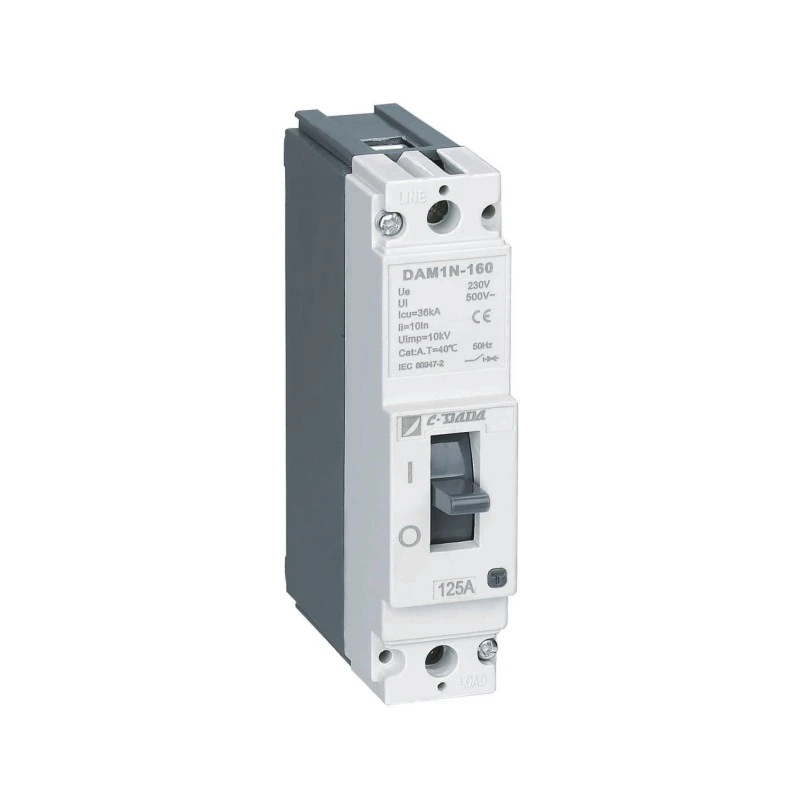

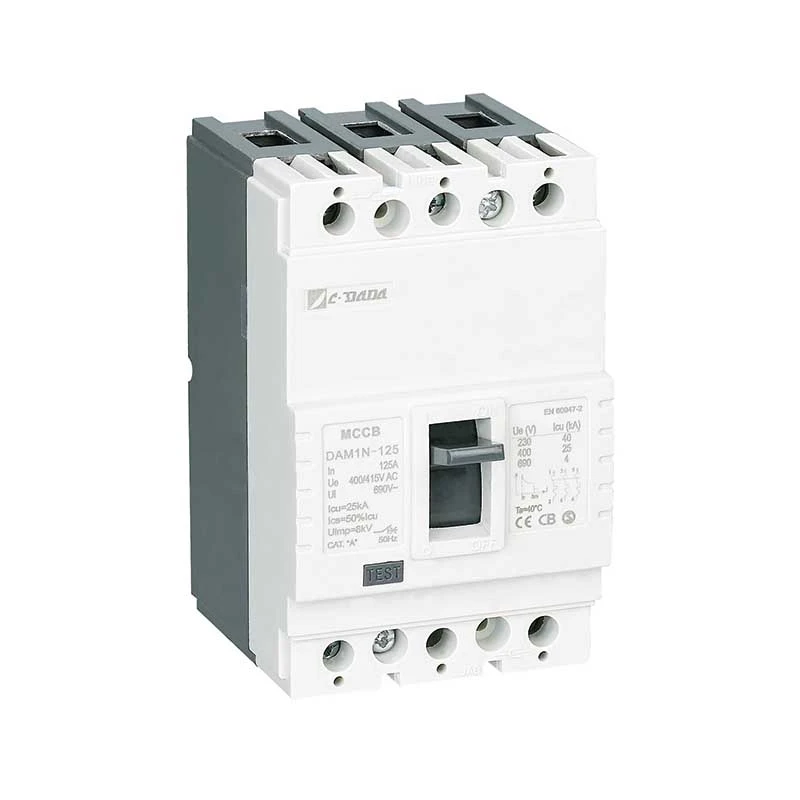

Fisiese parameters van DAM1-125 MCCB gevormde omhulsel stroombreker

Werksbeginsel en beskermingsmeganisme

★ Termiese Beskerming (Oorlading)

Die bimetaalstrook buig wanneer dit verhit word deur volgehoue ​​oorstroom (> nominale stroom). Die buigspoed is eweredig aan die huidige grootte - verseker omgekeerde-tyd-tripping wat kabeltermiese gedrag naboots, wat hinderlike ritte voorkom terwyl toerusting beskerm word.

★ Magnetiese Beskerming (Kortsluiting)

Tydens 'n kortsluiting (bv. fase-tot-fase of fase-tot-grond), trek 'n hoëstroom magneetveld onmiddellik die solenoïde plunjer, wat die grendelmeganisme binne millisekondes vrystel - wat foutstroom afsny voordat termiese skade plaasvind.

Produk voordele

★ Liggaam en omslag:

Veselglas poliësterhars is gebruik as die liggaam en dekmateriaal in ooreenstemming met EN 60512-20-2 standaard. Hierdie materiaal, wat in die literatuur BMC (Bulk Moulding Compound) genoem word, word verkies as gevolg van hoë elektriese en meganiese waardes en kan voortdurend tot 'n temperatuur van 160℃ weerstaan. BMC-materiaal brand nie wanneer dit in kontak met draad by 'n temperatuur van 960 ℃ in ooreenstemming met IEC 695-2-1

Bimetaal: Bimetaal is 'n materiaal wat bestaan ​​uit 'n kombinasie van twee plaatmetale met verskillende verlengingskoëffisiënte teen hitte. Die stroom wat deur die breker gaan verhit bimetaal. As gevolg van effek van hierdie hitte. bimetaal buig na die minder uitstrekkende plaat. Aangesien hitte toeneem soos die stroom wat deur die breker gaan toeneem, word bimetaal meer verhit en buig meer. Op hierdie manier beheer dit die oopmaakmeganisme om die breker oop te maak.

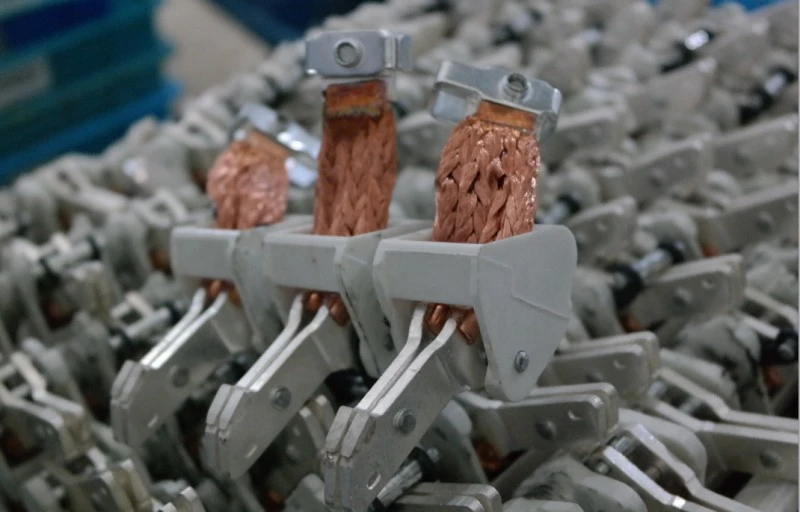

★ Kontakte:

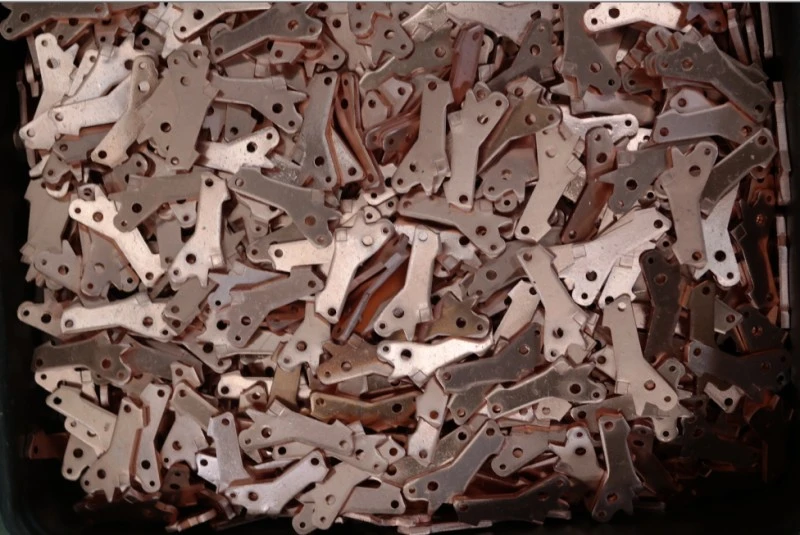

Kontaklegering word vir brekers bepaal deur gebreekte en gedra stroomwaardes en konstruksie in ag te neem Gewoonlik word silwer-, grafiet-, nikkel-, wolfram-legeringskontakte in brekers gebruik. Kontakte, wat gemaak is van silwer-grafiet-legerings met 'n gladder struktuur, word gebruik in vaste (onder) kontakte, silwer wolfram-kontakte, wat harder is, word gebruik in bewegende (bo-) kontakte. 'n Gestampte struktuur is verseker in bewegende kontakte. Op hierdie manier het geswaaide en harde legeringskontakte 'n plek op sagte vaste kontakte in elke opening-toemaak.

Op hierdie manier word die laagste weerstand verseker. Bewegende kontak moet die vaste kontak baie goed raak om lae kontakweerstand te hê. Oormatige kontakdrukkrag lei egter tot skade aan kontakte in 'n korter tydperk as normaal. Kontaklegerings is baie belangrik vir 'n gesonde oopmaak-toemaak.

★ Boogblussersel (skeider):

Skeiers word gebruik om die boog wat gevorm word tydens die werking van die breker wat onder energie werk, uit te doof. Terwyl bewegende kontak van vaste kontak geskei word, gaan stroom vir 'n rukkie voort om tussen kontakte te vloei en dit word boog genoem. Hierdie boog behoort binne 'n baie kort tyd uitgesterf te wees

★ Uitwissing van boog:

Boog word na skeiers gedruk as gevolg van magnetiese veld wat rondom die boog gevorm word. Op hierdie manier word die boog verleng en word skraal en tussen skeiplate afgebreek (Figuur-5). As gevolg van die kenmerk van die materiaal wat op sywande van die skeiers gebruik word, kom 'n gas uit as gevolg van hoë temperatuur wat deur die boog veroorsaak word. Hierdie gas het 'n belangrike uitwerking op die uitwissing van die boog.

Toepassing

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) word oor kritieke infrastruktuur vertrou:

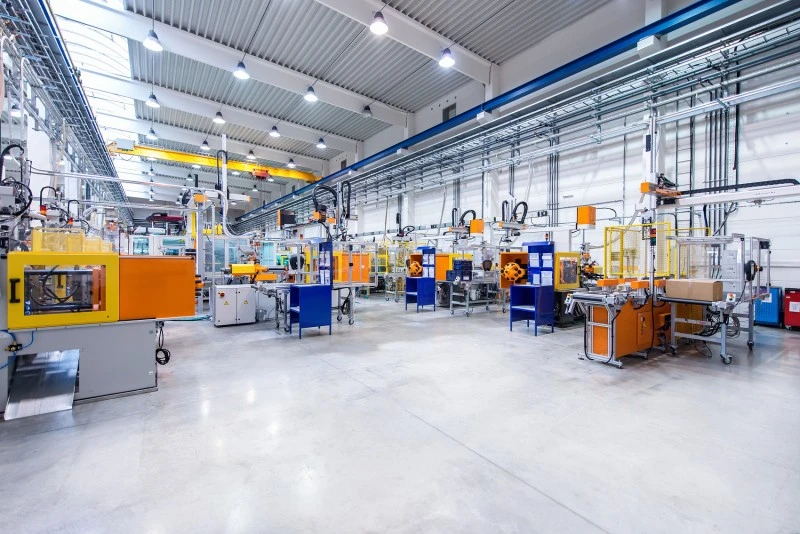

★ Nywerheid: Staalmeulens, olie- en gasplatforms, chemiese aanlegte

★ Gesondheidsorg: Hospitaalhoof- en subverspreidingsrade

★ Vervoer: Spoorwegsein, lughawebagasiestelsels

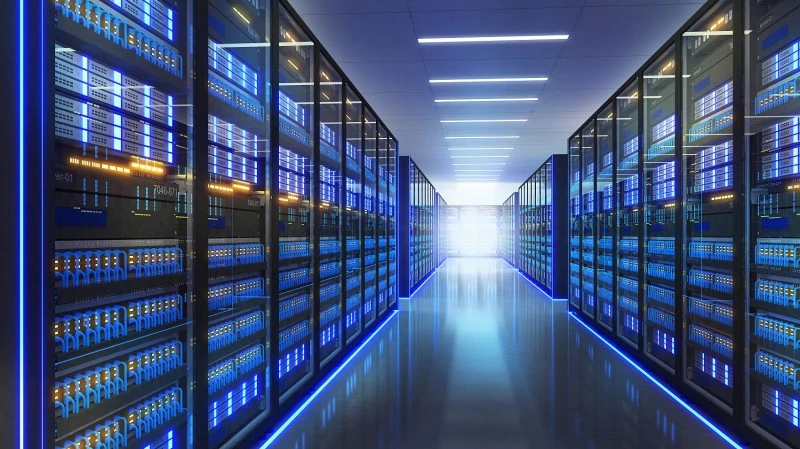

★ Kommersieel: Wolkekrabbers, datasentrums, winkelsentrums, konvensiesentrums

★ Openbare Plekke: Teaters, stadions, regeringsgeboue

Installasie- en onderhoudsvoordele

★ Maklike integrasie:

Standaardstel bevat rails, faseversperrings en hardeware

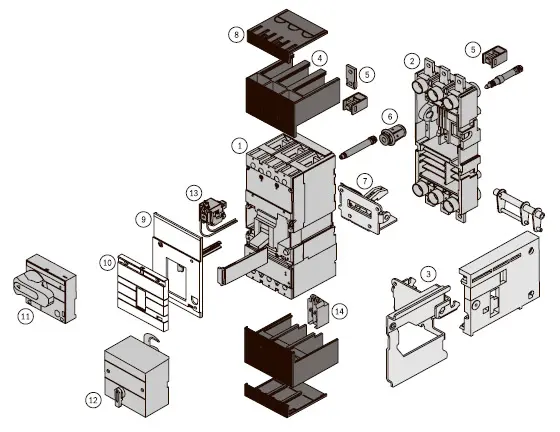

Opsionele bykomstighede: alarmkontakte, shunt/onderspanningvrystellings, elektriese bedryfsmeganismes

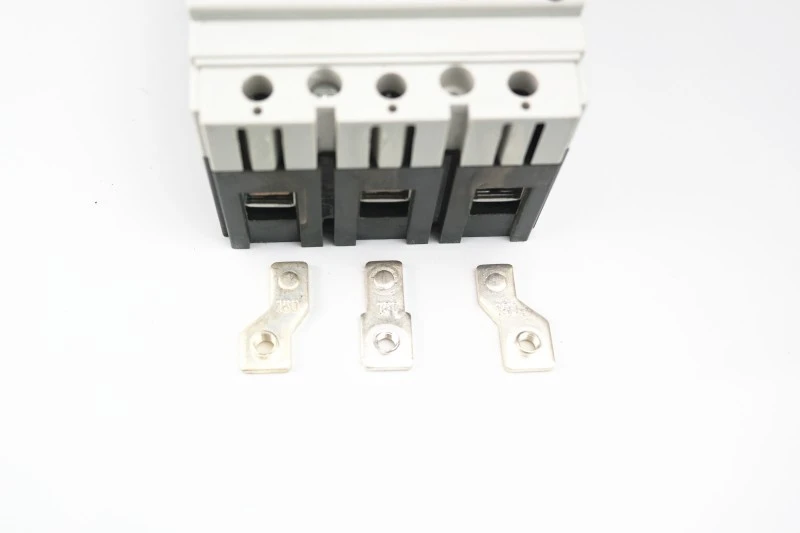

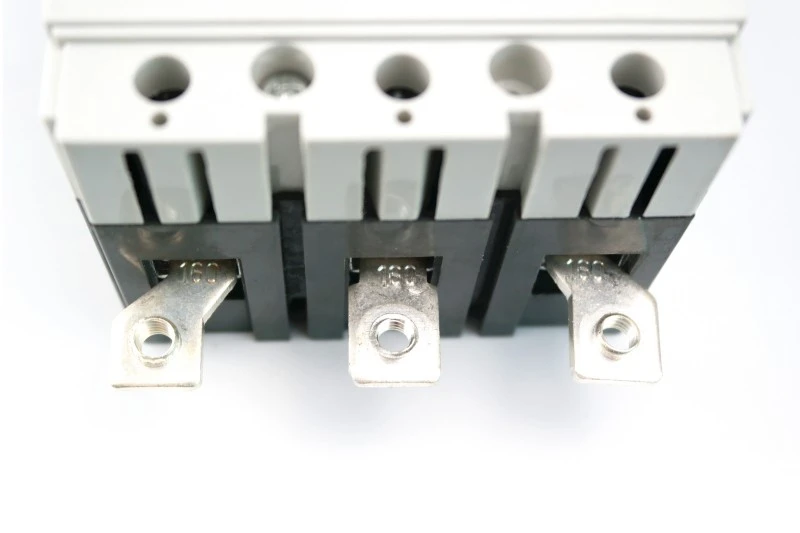

1) Verbind met verlengde rail (foto 1)

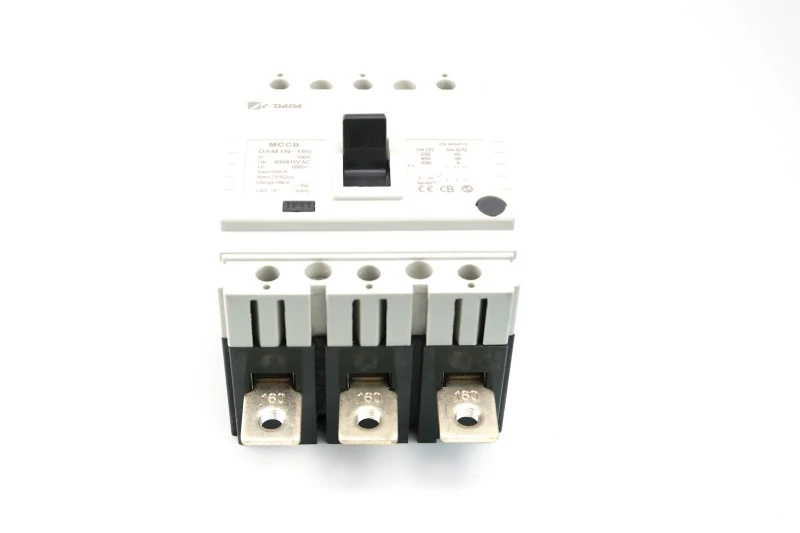

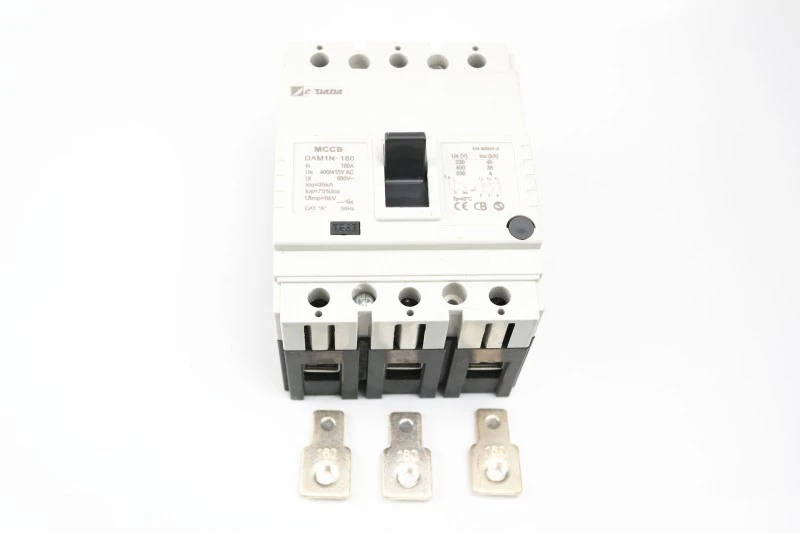

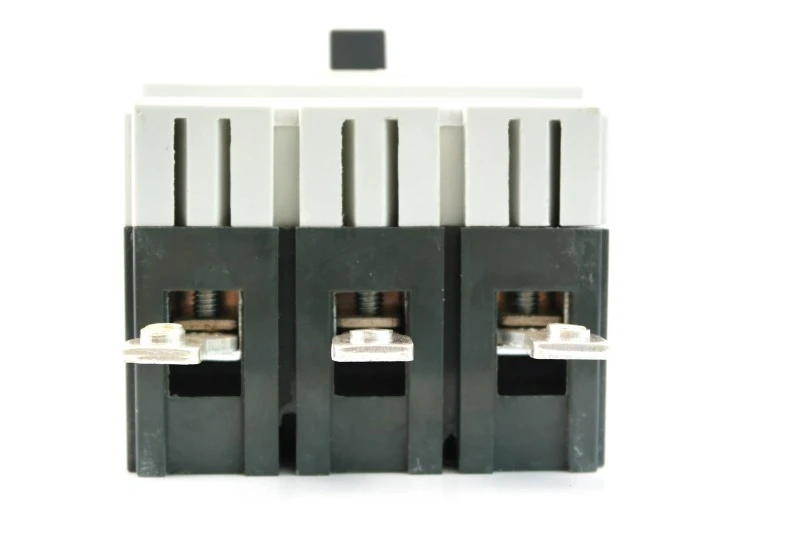

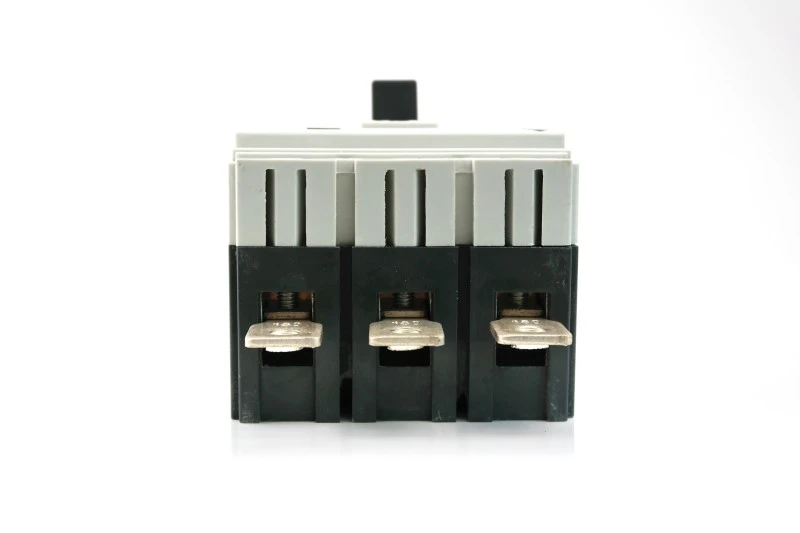

2) Verbind met strooierterminaal (foto 2)

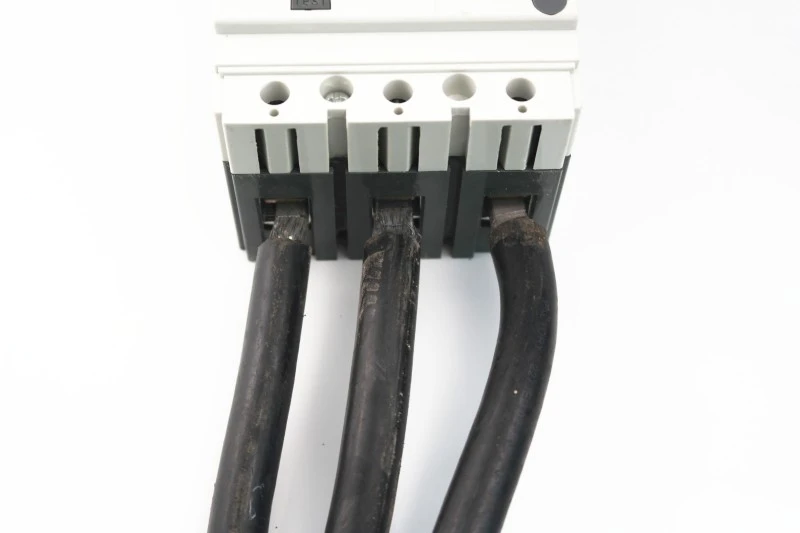

3) Koppel die kabel direk (foto 3) sonder die gebruik van kabeltakke.

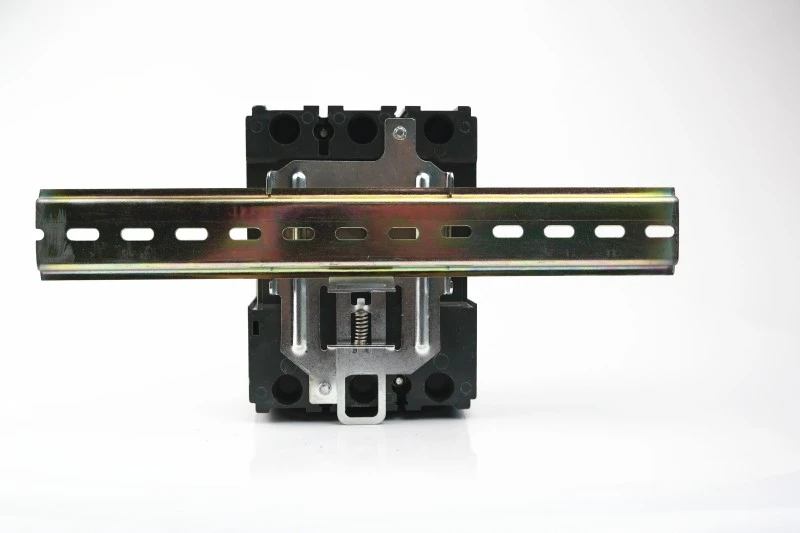

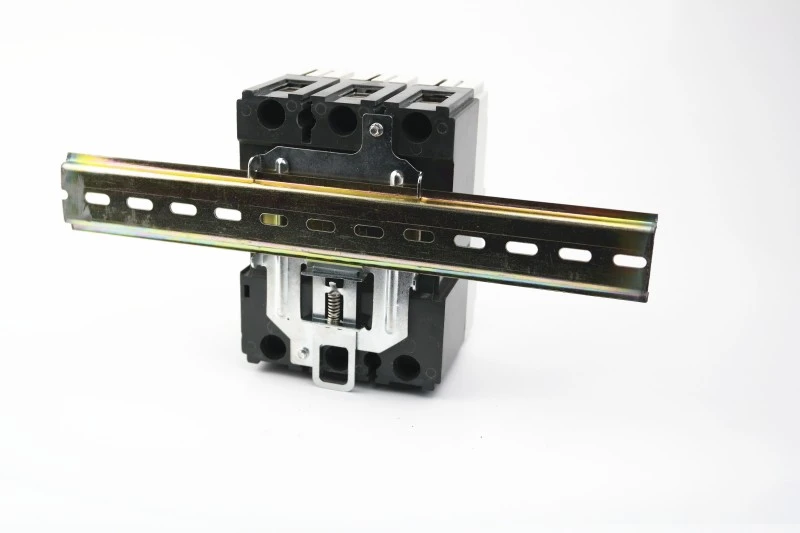

Met behulp van spesiale klem kan 125 en 160 eenhede op 'n DIN-spoor geïnstalleer word.

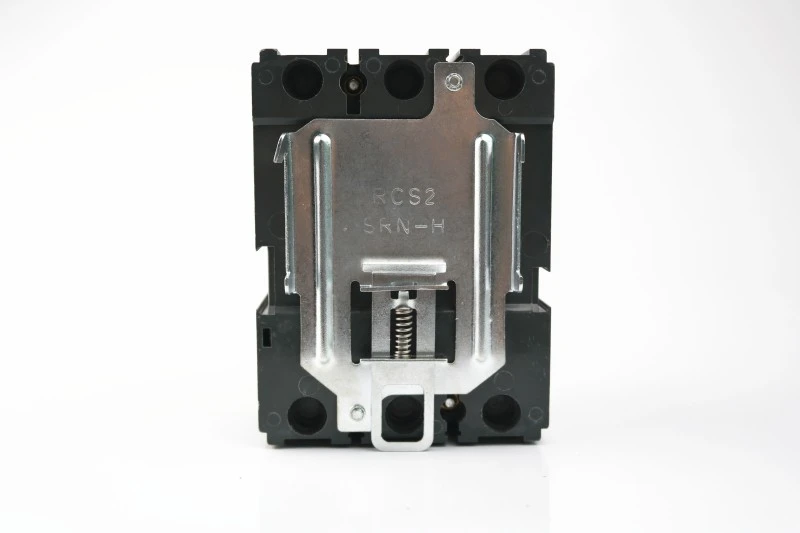

Breker met klem

klem met DIN-reling

klem met DIN-reling

★ Ruimtebesparende ontwerp:

10–20% ligter en meer kompak as huishoudelike alternatiewe

Maak kleiner omhulselgroottes moontlik → laer materiaal- en versendingskoste

★ Gebruikersvriendelike herstel:

Duidelike TRIP-aanduiding voorkom dat blinde hersluit

Hoorbare "klik" bevestig behoorlike meganiese inskakeling

★ Toekomsgereed:

Ondersteun inprop- en uittrekstelle (vir sekere modelle)

Versoenbaar met slimmonitering-byvoegings

Waarom CDADA kies?

1. Ons is die voorste vervaardiger vir 42+ jaar. Ons maatskappy wat in 1983 gestig is, ontwikkel baie vinnig gedurende 40 jaar.

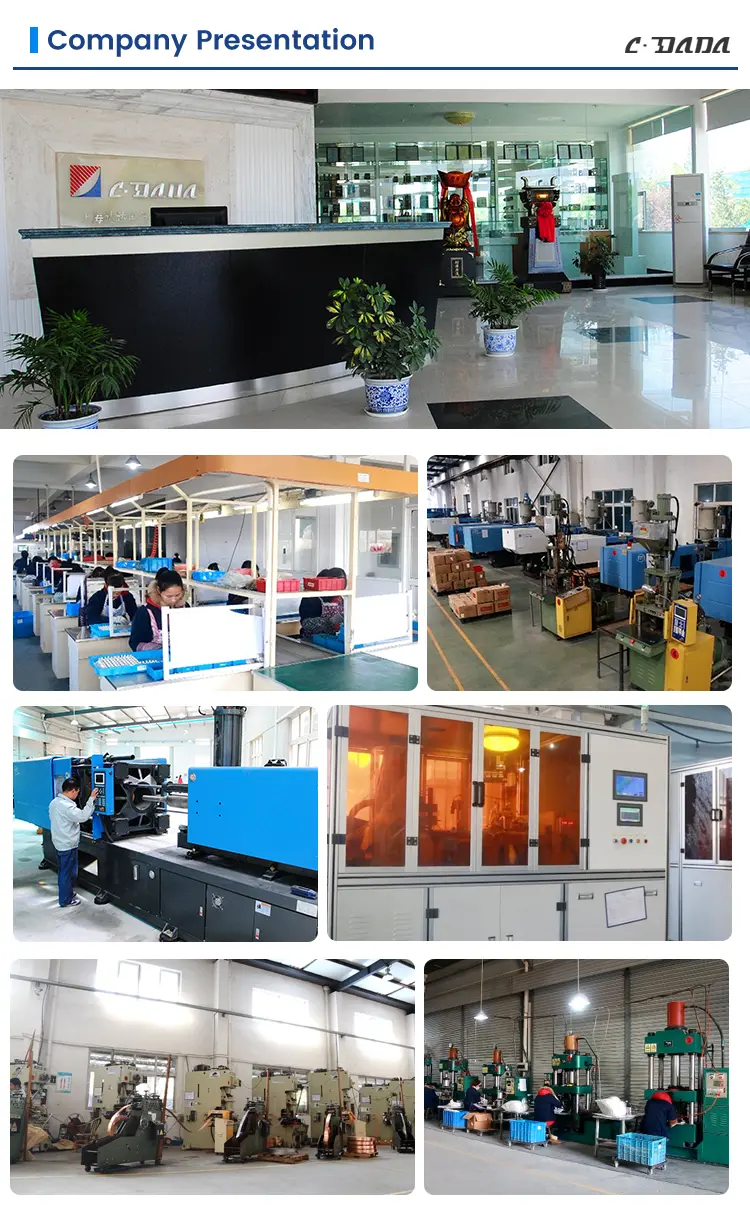

2. Die Groep, bestaande uit 3 fabrieke, besit 'n produksiegebied van 52 400 m² en het meer as 500 personeellede. Ons het byna tien miljoen yuan belê om ons bedrywighede uit te brei en ons werkswinkels op te gradeer.

3. Fabriek geoudit deur INTERTEK, DEKRA & GMC

4. Hoësterkte kartonne, paletbeskerming, goed vir langafstand-uitvoervervoer

Gereelde Vrae (Gereelde Vrae)

V1: Kan die DAM1 vaste tipe gegote omhulselstroombreker op 'n DIN-reling gemonteer word?

A1: Ja—modelle 125A en 160A kan op DIN-relings geïnstalleer word deur die opsionele spesiale klem te gebruik. Hoër graderings is slegs paneelgemonteer.

V2: Watter sertifisering het die DAM1-reeks?

A2: Dit is gesertifiseer met CE, CB, ASTA, KEMA, SEMKO en RoHS, wat voldoening in die EU, Midde-Ooste, Suidoos-Asië en verder verseker.

V3: Hoe stel ek die breker terug na 'n reis?

A3: Beweeg eers die hefboom heeltemal af na AF (jy sal 'n klik hoor), trek dit dan op na AAN. Moet dit nooit direk van TRIP na AAN dwing nie.

V4: Is hulptoestelle versoenbaar?

A4: Ja—alarmkontakte, hulpkontakte, shunt/onderspanningvrystellings en elektriese operateurs kan bygevoeg word sonder om uitmekaar te haal.

V5: Is die DAM1 geskik om ouer brekers te vervang?

A5: Absoluut. Sy kompakte voetspoor laat die direkte vervanging van verouderde MCCB's in die meeste panele toe - wat tyd bespaar en opgraderingskoste.
