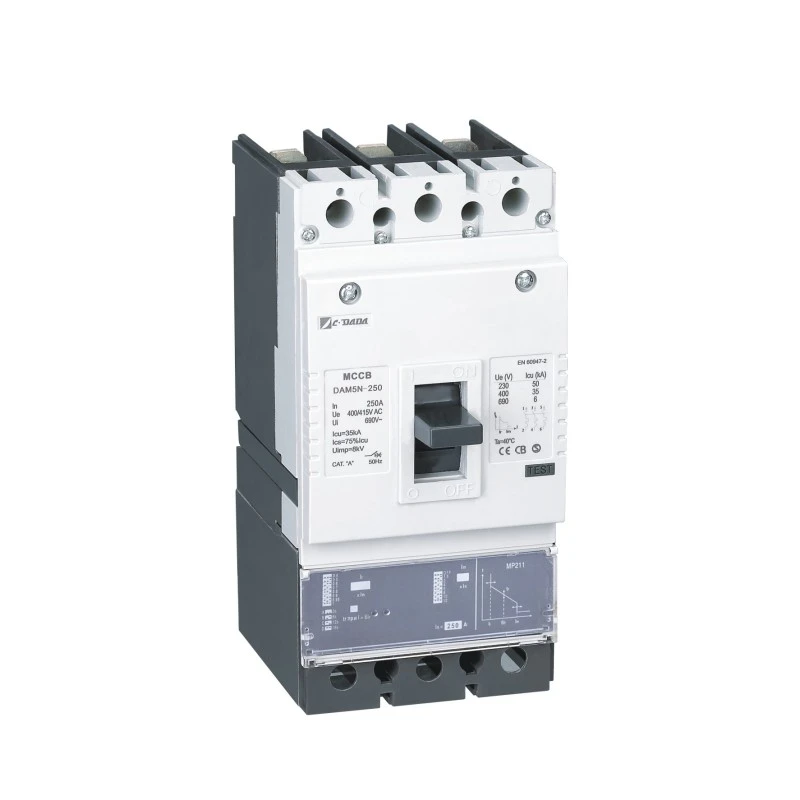

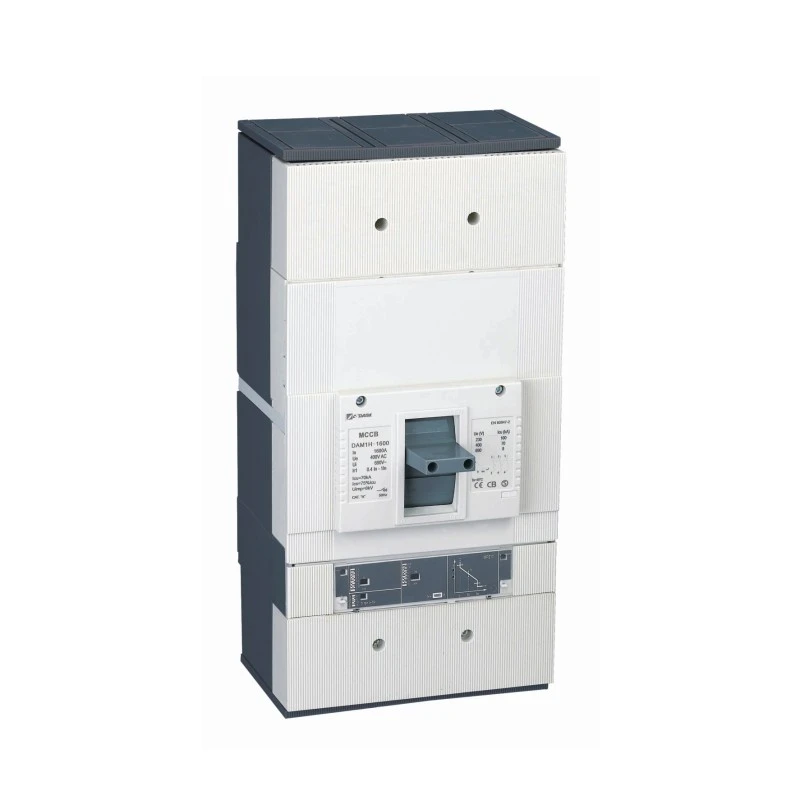

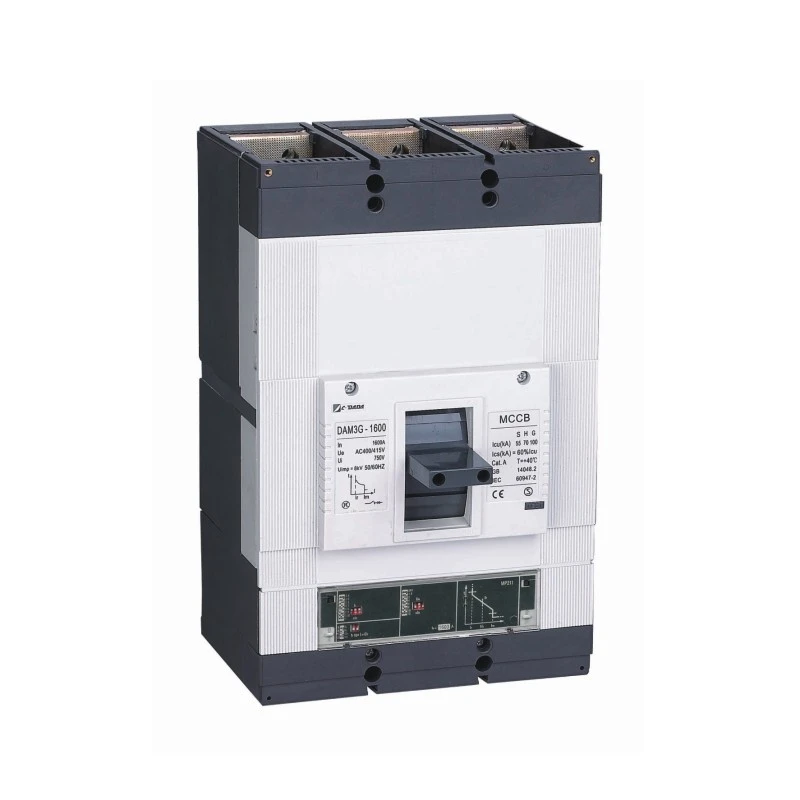

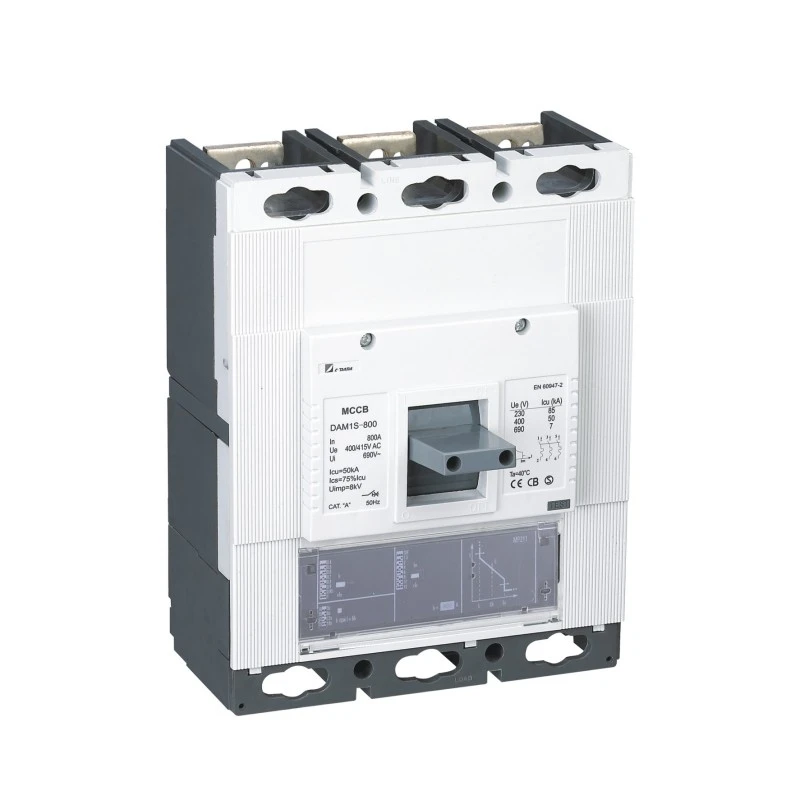

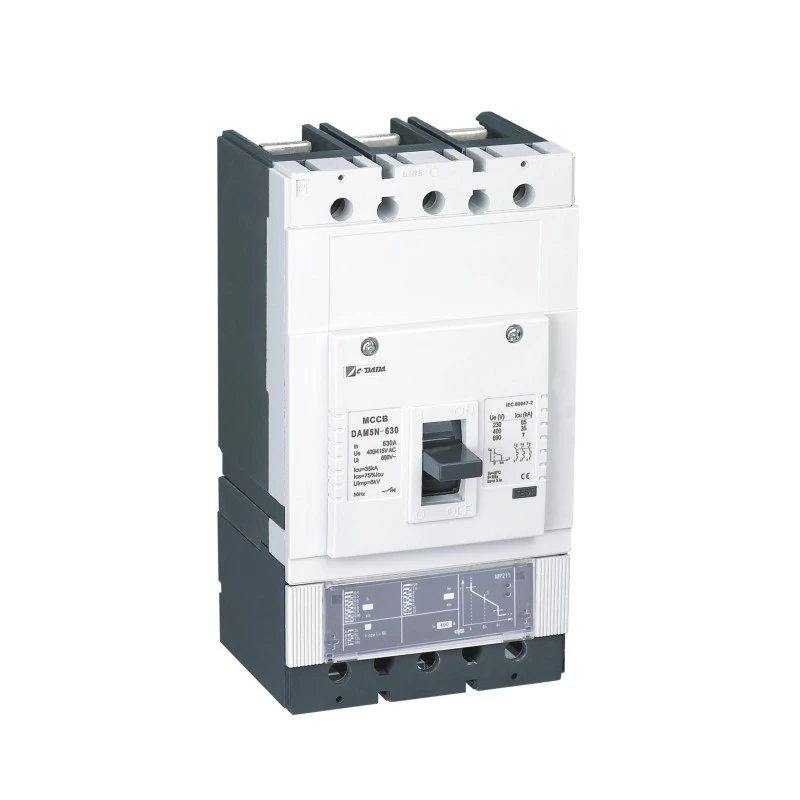

Elektroniese tipe Gegote Cas Stroombreker

Vir moderne kragstelsels wat presisie, intelligensie en betroubaarheid vereis, is die Elektroniese Tipe Gegote Case Circuit Breaker deur Shanghai DADA Electric CO., LTD. stel 'n nuwe standaard in laespanningbeskerming. Anders as tradisionele termiese-magnetiese brekers, gebruik hierdie intelligente MCCB 'n mikroverwerker-gebaseerde elektroniese riteenheid om hoogs akkurate, programmeerbare oorstroombeskerming te lewer - immuun teen omgewingstemperatuurskommelings.

Met verstelbare instellings van 40% tot 100% In (termies) en 1.5× tot 12× In (magneties), bied dit ongeëwenaarde buigsaamheid vir komplekse koördinasie in datasentrums, industriële aanlegte, hospitale en hernubare energiestelsels. Gegradeer van 100A tot 1600A by 400V/415V, dit kombineer kompakte ontwerp met gevorderde funksionaliteit—en sluit in faal-veilige direkte rit tydens uiterste foute, selfs as die elektronika misluk.

Sleutel spesifikasies

Model: CDADA DAM2 / DE-reeks (elektroniese tipe gegote omhulsel stroombreker)

Tipe: Elektroniese Gevormde Omhulsel Stroombreker

Pale: 3P / 4P

Nominale spanning (Ue): 400V / 415V AC

Gegradeerde stroom (in): 100A – 1600A

Trip-eenheid: Mikroverwerker-gebaseerde elektroniese vrystelling

Termiese verstelling (Ir): 40% – 100% van In

Magnetiese verstelling (im): 1,5× – 12× In

Voordele

★ Wy reeks: 100A tot 1600A (AC)

★ Kompakte afmetings

★ Verstelbare termiese instelling (40-100%)In.

★ Verstelbare magnetiese instelling (1,5-12 keer) In.

★ Druk om te reis knoppie voorsiening.

★ Skei hoof- en boogkontakte

★ Wye verskeidenheid van bykomstighede.

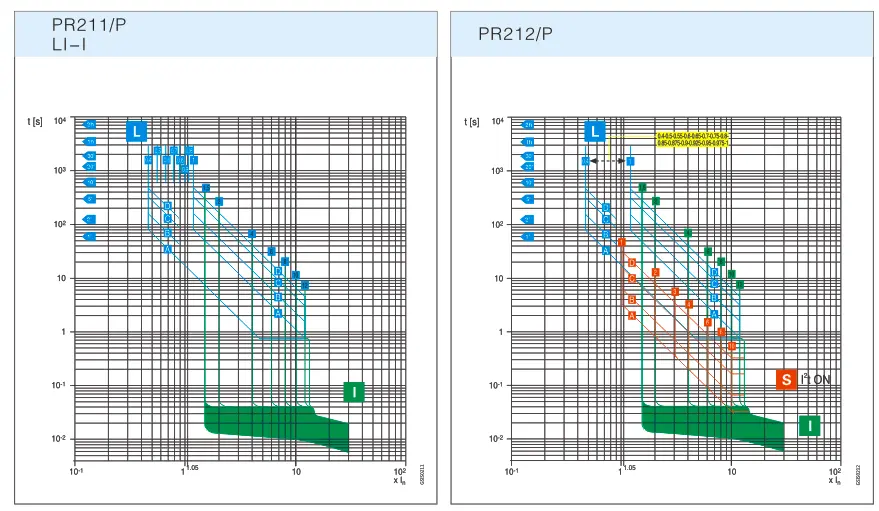

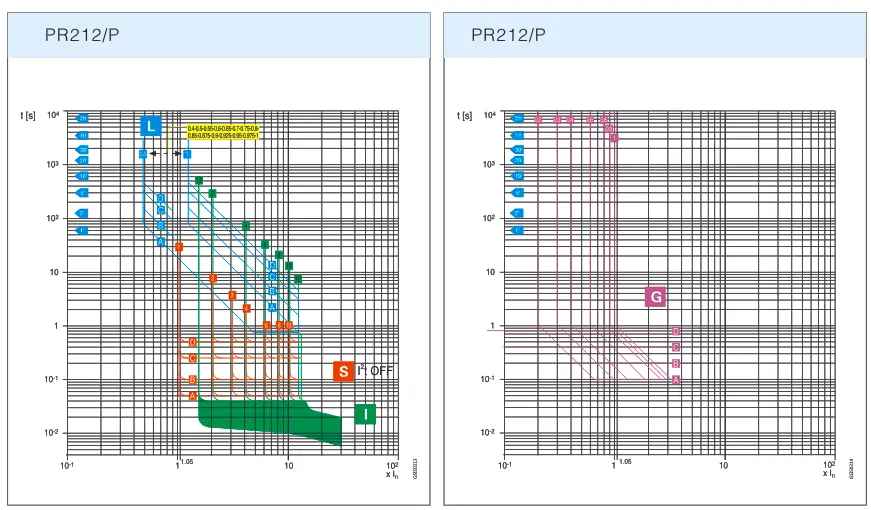

Elektroniese vrystelling kenmerkende kurwe

Elektriese parameters

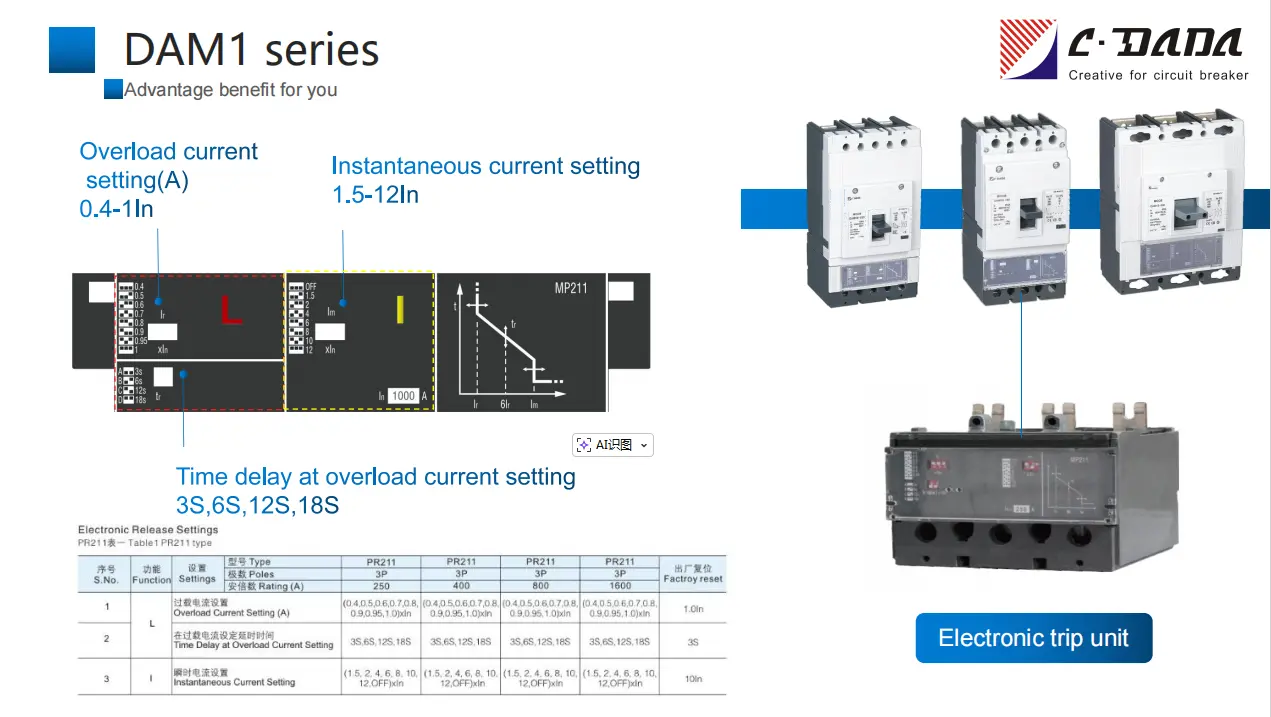

Tabel 1 PR211 tipe

S.No.

Funksie

Instellings

Tik

PR211

PR211

PR211

PR211

Fabrieksterugstelling

Pole

3P

3P

3P

3P

Gradering (A)

250

400

800

1600

1

L

Oorlaai huidige instelling (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Tydvertraging by oorlading huidige instelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Oombliklike huidige instelling

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

10 In

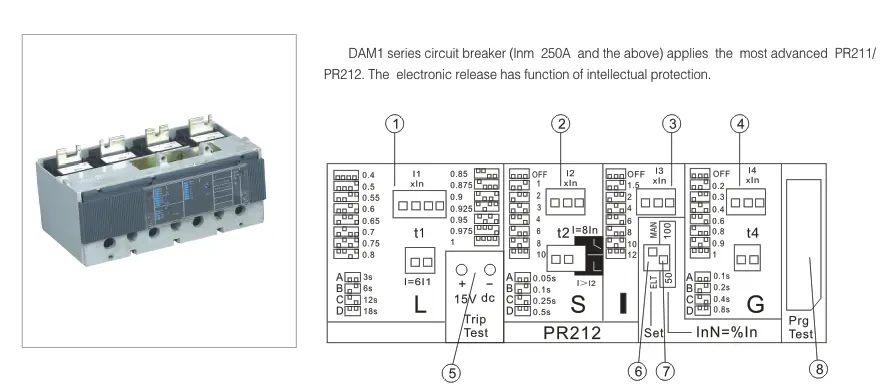

Tabel 2 PR212 tipe

S.No.

Funksie

Instellings

Tik

PR212

PR212

PR212

PR212

Fabrieksterugstelling

Pole

3P

3P

3P

3P

Gradering (A)

250

400/630

800

1600

1

L

Oorlaai huidige instelling (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Tydvertraging by oorlading huidige instelling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kortsluitingstroominstelling (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, AF)xIn

(1, 2, 3, 4, 6, 8, 10, AF)xIn

(1, 2, 3, 4, 6, 8, 10, AF)xIn

6 In

4

Tydvertraging by kortsluitstroominstelling

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Oombliklike huidige instelling

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

(1.5, 2, 4, 6, 8, 10, 12, AF)xIn

10 In

6

G

Grondfoutstroominstelling (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AF)xIn

1.0In

7

Tydvertraging by grondfoutinstelling

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Seleksie van elektriese of elektroniese parameters stel

Funksie SET (skakelaar ELT/MAN)

9

Word gebruik vir die instelling van parameters van dipskakelaar van nullyn

InN=%In,skakelaar 50/100

10

Sok vir verbinding meet toestel

Panel socket

Waarom CDADA Elektroniese MCCB kies?

★ Ware intelligensie, nie net outomatisering nie
Die mikroverwerker ontleed voortdurend huidige golfvorms, wat presiese inverse-tyd, definitiewe-tyd en oombliklike beskerming moontlik maak - met geen wegdrywing as gevolg van hitte of veroudering nie.

★ Fail-Safe Ontwerp
Selfs as die elektroniese stroombaan misluk, verseker 'n direkte elektromagnetiese grendel dat die breker uitskakel tydens ernstige kortsluitings - wat voldoen aan IEC 60947-2 veiligheidsoortolligheidsvereistes.

★ Superior Koördinasie
Ultrawye verstellingsreekse (40–100% Ir, 1,5–12× Im) laat perfekte koördinasie met stroomop-/stroomaf-toestelle toe – om onderbrekingsones te verminder.

★ Toekomsvaste infrastruktuur
Versoenbaar met opsionele kommunikasiemodules (Modbus RTU, Profibus) vir integrasie in geboubestuurstelsels (BMS) of slimnetwerke.

★ Globale kwaliteit, mededingende prys
Vervaardig onder ISO 9001 in Sjanghai, met internasionale sertifisering - bied prestasie op Europese vlak teen Asiatiese kostedoeltreffendheid.

★ Ons het 'n toegewyde span van 15 ingenieurs wat gefokus is op produkontwikkeling, verbetering en aanpassing.

Ideale toepassings

Datasentrums: Voorkom kaskadefoute met presiese selektiewe tripping

Hospitale: Verseker ononderbroke krag vir lewensondersteunende stelsels

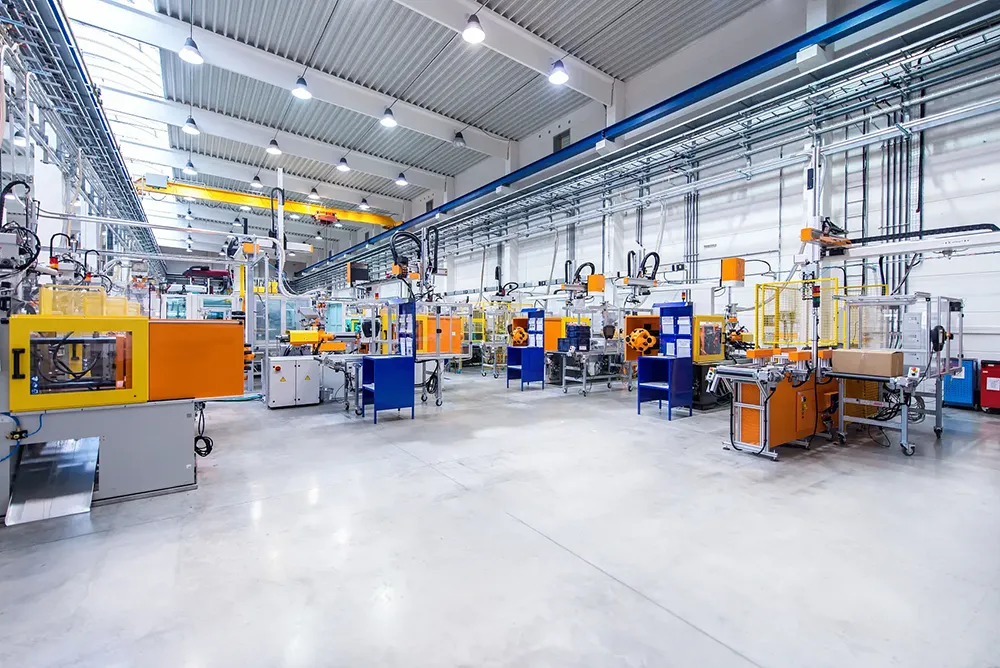

Industriële outomatisering: koördineer met VFD's, sagte starters en robotika

Sonkrag-/windplase: Pas aan by veranderlike generasieprofiele

Slim kommersiële geboue: Aktiveer energiemonitering sonder ekstra meters

Gereelde Vrae (Gereelde Vrae)

V1: Wat maak 'n elektroniese MCCB anders as 'n termies-magnetiese een?

A1: Elektroniese tipe gegote omhulselstroombrekers gebruik 'n mikroverwerker om stroom en snellers met hoë presisie te ontleed. Hulle word nie deur die omgewingstemperatuur beïnvloed nie, bied groter aanpassingsreekse en kan lasdataregistrasie verskaf - anders as bimetaal/solenoïed-gebaseerde termiese-magnetiese tipes.

V2: Is die 1600A elektroniese MCCB beskikbaar in 4-polige konfigurasie?

A2: Ja—alle CDADA elektroniese MCCB's van 250A tot 1600A is beskikbaar in beide 3P- en 4P-weergawes.

V3: Wat gebeur as die elektroniese riteenheid tydens 'n kortsluiting misluk?

A3: Die breker sluit 'n meganiese rugsteun in: tydens uiterste foutstrome (>12×In), veroorsaak 'n magnetiese grendel direkte opening—wat veiligheid verseker selfs met elektronika vanlyn.

V4: Kan ek intydse huidige waardes monitor?

A4: Ja—die elektroniese riteenheid vertoon oombliklike, maksimum, min en gemiddelde stroom oor kiesbare tydvensters (bv. 24h), nuttig vir energiebestuur.

V5: Waarom CDADA bo ander intelligente MCCB-handelsmerke kies?

A5: CDADA bied:

● Ware dubbelreeksverstelbaarheid (baie mededingers beperk Im tot ≤10×)

● Fout-veilige meganiese rugsteun (nie alle "elektroniese" MCCB's het dit nie)

● Kompakte grootte—pas op verouderde panele sonder verandering

● Sterk globale sertifiseringsportefeulje (ASTA, KEMA, CE)

● OEM-vriendelike pryse met tegniese ondersteuning in Engels
