A 125 15KA Miniatuur stroombrekeris ontwerp vir elektriese stelsels wat beide hoë stroomkapasiteit en betroubare kortsluitingbeskerming vereis. Anders as konvensionele lae-gegradeerde MCB's, kan 'n 125A-toestel met hoë breekvermoë veeleisende verspreidingstoepassings aanspreek waar foutstrome aansienlik hoër kan wees. Hierdie artikel verduidelik hoe 'n 125 15KA MCB werk, wat sy sleutelspesifikasies beteken, waar dit gebruik kan word, hoe om dit korrek te kies en te installeer, en wat aankoopspanne moet ondersoek voordat 'n bestelling geplaas word. Dit ondersoek ook die praktiese ontwerpkenmerke van die DAB7-125-reeks van Shanghai DaDa Electric Co., Ltd., insluitend termiese-magnetiese beskerming, stroombeperkende ontwerp, groot kabelterminale en 'n breekvermoë van 15kA.
Inhoudsopgawe
- Wat is 'n 125 15KA miniatuur stroombreker?
- Waarom maak 125A en 15KA saak?
- Hoe werk die beskermingsmeganisme?
- Watter kenmerke verbeter praktiese prestasie?
- Waar kan 'n 125 15KA MCB gebruik word?
- Sleutel spesifikasies om te ondersoek
- Hoe om die regte konfigurasie te kies
- Installasie- en instandhoudingsoorwegings
- Algemene probleme en aankope
- Waarom Shanghai DaDa Electric Co., Ltd.?
- Gereelde Vrae
- Finale oorwegings

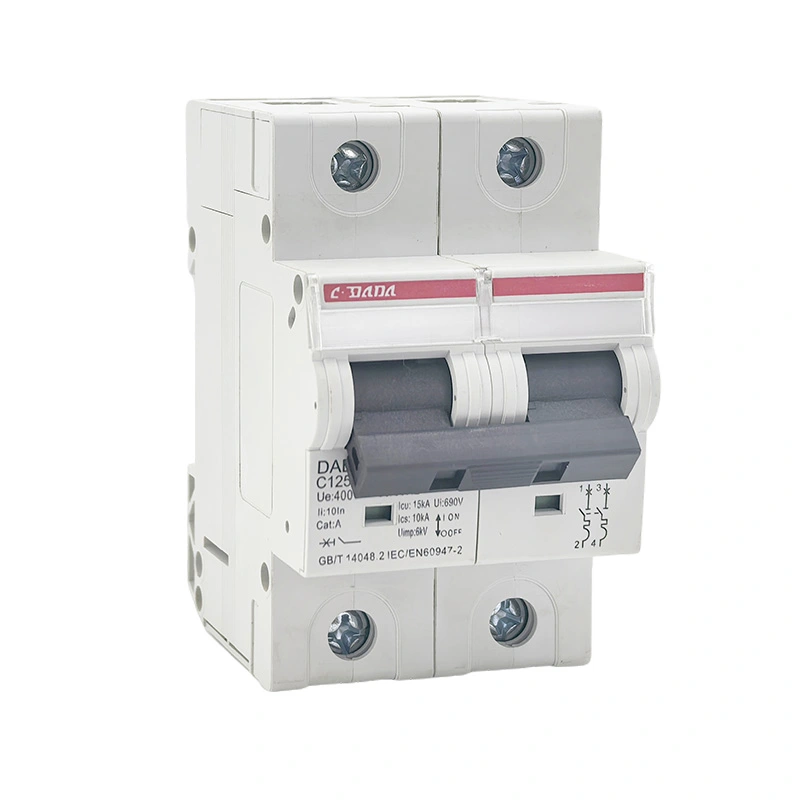

Wat is 'n 125 15KA miniatuur stroombreker?
'n 125 15KA Miniatuurstroombreker is 'n hoëstroombeskermende toestel wat ontwerp is om elektriese stroombane te onderbreek wanneer abnormale stroomtoestande voorkom. In die produkbenaming identifiseer "125" oor die algemeen 'n nominale stroom van tot 125A, terwyl "15KA" verwys na 'n 15kA kortsluitbreekvermoë onder die toepaslike toetstoestande en standaard.
Hierdie twee getalle beskryf verskillende elektriese eienskappe. Die 125A-gradering het betrekking op die stroom wat die breker ontwerp is om onder bepaalde bedryfstoestande te dra. Die 15kA-syfer hou verband met die vlak van voornemende kortsluitstroom wat die breker veilig onder sy gespesifiseerde toestande kan onderbreek.
Hierdie onderskeid is belangrik wanneer ingenieurs stroombrekers vergelyk. 'n Hoër aangeslane stroom beteken nie outomaties 'n hoër kortsluiting-breekvermoë nie. Beide waardes moet geëvalueer word teen die elektriese eienskappe van die installasie.
Die DAB7-125-reeks van Shanghai DaDa Electric Co., Ltd. is ontwikkel vir industriële en kommersiële kragverspreidingstoepassings. Die gepubliseerde produkinligting identifiseer 'n 125A maksimum gegradeerde stroom en hoë breekvermoë opsies insluitend 15kA. Die vervaardiger spesifiseer ook termiese-magnetiese beskerming en 'n stroombeperkende ontwerp.
Waarom maak 125A en 15KA saak?
Elektriese verspreidingstelsels kan aansienlike foutenergie bevat, veral naby transformators, verdeelborde, industriële masjinerie en groot kragladings. As 'n beskermende toestel aan 'n foutstroom bo sy gespesifiseerde onderbrekingsvermoë blootgestel word, kan die gevolge skade aan toerusting, oormatige boogvorming en ernstige veiligheidsrisiko's insluit.
'n Breekvermoë van 15kA bied 'n hoër onderbrekingsmarge as baie standaard lae-breekkapasiteit MCB's. Die werklike geskiktheid hang egter af van die voornemende kortsluitstroom by die installasiepunt en die vereistes van die toepaslike elektriese standaard.
| Parameter | Wat dit aandui | Hoekom dit saak maak |
|---|---|---|
| 125A | Gegradeerde stroom | Bepaal die normale stroomdrabereik van die breker. |
| 15kA | Hoë kortsluiting onderbreking vermoë | Help die breker om gespesifiseerde hoë foutstrome te onderbreek. |
| Termiese reis | Oorladingsbeskerming | Reageer op volgehoue buitensporige huidige toestande. |
| Magnetiese reis | Kortsluitingbeskerming | Verskaf vinnige werking tydens ernstige fouttoestande. |
| Huidige beperking | Vermindering van foutenergie | Kan help om die spanning wat op stroomaf toerusting geplaas word, te beperk. |
Wanneer 'n verspreidingstelsel ontwerp word, moet die breker dus gekies word uit die werklike lasberekening, geleieraanslag, foutstroomberekening, spanning, frekwensie, poolkonfigurasie en koördinasievereistes eerder as uit die huidige aanslag alleen.
Hoe werk die beskermingsmeganisme?
'n Moderne MCB kombineer oor die algemeen twee primêre uitskakelbeginsels: termiese beskerming en magnetiese beskerming. Die twee meganismes spreek verskillende tipes oorstroomgebeure aan.
Termiese beskerming reageer op oorladingstoestande wat oor tyd voortduur. Wanneer stroom die beoogde bedryfsvlak oorskry, veroorsaak hitte dat die termiese element werk en die stroombaan oopmaak.
Magnetiese beskerming is bedoel vir hoëstroomfouttoestande. 'n Sterk magnetiese reaksie kan die uitskakelmeganisme vinnig aktiveer wanneer 'n ernstige kortsluiting plaasvind.
Wanneer kontakte skei tydens foutonderbreking, kan 'n elektriese boog vorm. Interne boogbestuurstrukture help om die boog tydens onderbreking te beheer en te blus.
Stroombeperkende konstruksie kan die energie verminder wat toegelaat word om deur die stroombaan te gaan tydens 'n kortsluitinggebeurtenis, wat help om spanning op gekoppelde komponente te verminder.
Die DAB7-125-produkinligting beskryf 'n termiese en magnetiese uitskakelingsfunksie, 'n ritvrye meganisme en 'n stroombeperkende ontwerp. Hierdie kenmerke is veral relevant vir toepassings waar die beskermende toestel konsekwent moet reageer op beide langdurige oorladings en hoëstroomfoute.
Watter kenmerke verbeter praktiese prestasie?
Elektriese beskermingstoerusting word nie slegs deur die hoofstroomgradering daarvan geëvalueer nie. Meganiese konstruksie, terminaalontwerp, kontakmateriaal, monteermetode en interne boogbeheerreëlings kan almal praktiese bruikbaarheid beïnvloed.
- Hoë breekvermoë:'n 15kA-spesifikasie bied 'n hoër kortsluiting-onderbrekingsvermoë as baie konvensionele lae-breek-kapasiteit MCB's.
- Groot kabelterminale:Die DAB7-125-reeks is ontwerp met groot aansluitings wat geskik is vir koper- en aluminiumgeleiers tot 35mm² volgens die vervaardiger se gepubliseerde inligting.
- Reisvrye meganisme:Die breker kan sy beskermende funksie behou selfs wanneer die bedieningsmeganisme in die AAN-posisie gehou word.
- Positiewe kontak aanduiding:’n Duidelike aanduiding van kontakstatus kan inspeksie en onderhoud makliker maak.
- Termiese magnetiese werking:Verskillende oorstroomtoestande kan aangespreek word deur aanvullende uitskakelingsmeganismes.
- DIN-rail montage:Modulêre montering vergemaklik installasie binne versoenbare verspreidingstoerusting.
- Vlamvertragende omhulsel:Die gepubliseerde DAB7-125 inligting spesifiseer 'n PA66 vlamvertragende behuisingsmateriaal.
Hierdie besonderhede is belangrik vir verspreiders en stelselintegreerders, want installasiedoeltreffendheid en diensbaarheid kan die totale bedryfservaring beïnvloed, nie net die aanvanklike aankoopprys nie.
Waar kan 'n 125 15KA MCB gebruik word?
'n 125A hoë-breekkapasiteit MCB kan oorweeg word vir elektriese verspreidingstelsels waar die stroombaan en foutvlak binne die toestel se gespesifiseerde bedryfsreeks val. Tipiese toepassingsomgewings kan industriële fasiliteite, kommersiële geboue, toerustingverspreidingspanele en ander hoërstroombane insluit.
| Toepassing | Tipiese vereiste | Potensiële Voordeel |
|---|---|---|
| Industriële verspreiding | Hoër stroomladings en veeleisende fouttoestande | Hoë stroomkapasiteit met kortsluitingbeskerming |
| Kommersiële geboue | Betroubare verspreidingsbeskerming | Kompakte modulêre beskerming vir verspreidingskringe |
| Masjinerie stelsels | Beskerming vir elektriese toerusting en voerders | Termiese en magnetiese oorstroomreaksie |
| Verspreidingspanele | Ruimtedoeltreffende beskermende toestelle | DIN-spoor installasie en modulêre konstruksie |
| Krag-intensiewe toerusting | Hoër stroombaan | Tot 125A gegradeerde huidige konfigurasie afhangende van die gekose model |
Toepassingsgeskiktheid moet altyd teen die volledige elektriese ontwerp bevestig word. Spanning, frekwensie, voornemende foutstroom, geleiergrootte, omgewingstemperatuur, poolkonfigurasie en toepaslike installasiereëls kan die toepaslike brekerkeuse verander.
Sleutel spesifikasies om te ondersoek
Kopers fokus dikwels op "125A" en "15kA" omdat dit maklik is om te verstaan. Professionele verkryging vereis egter 'n breër spesifikasie-oorsig.
| Spesifikasie | Aankoopvraag |
|---|---|
| Gegradeerde stroom | Stem die geselekteerde gradering ooreen met die berekende stroombaanlading en geleierkapasiteit? |
| Breekvermoë | Is die gespesifiseerde 15kA kapasiteit geskik vir die voornemende foutstroom? |
| Gegradeerde spanning | Pas die breker by die stelselspanning en verspreidingsreëling? |
| Aantal pale | Benodig die stroombaan 1P, 2P, 3P, 4P of 'n ander konfigurasie? |
| Reiskurwe | Is die gekose vrystellingeienskap versoenbaar met die gekoppelde las? |
| Toepaslike standaard | Voldoen die produk aan die standaard wat vir die teikenmark en installasie vereis word? |
| Terminale kapasiteit | Kan die terminale die gespesifiseerde geleier veilig akkommodeer? |
| Installasie metode | Is DIN-spoormontering of 'n ander monteerreëling nodig? |
Byvoorbeeld, IEC 60947-2 en IEC/EN 60898-1 gebruik verskillende klassifikasies en toetsraamwerke vir stroombrekers. Gepubliseerde vervaardigerdata kan dus beide Icu- en Icn-terminologie bevat, afhangende van die standaard en produkkategorie. 'n Koper moet presies verifieer watter gradering geld by die spanning en bedryfstoestande van die beoogde installasie.
Hoe om die regte konfigurasie te kies
Die keuse van 'n 125 15KA miniatuur stroombreker moet begin met die elektriese stelsel eerder as die produk katalogus. ’n Eenvoudige seleksieproses kan die risiko verminder dat die breker nie by die stroombaan pas nie.
- Bepaal die ontwerpstroom.Bereken die verwagte aaneenlopende en intermitterende lasstroom.
- Gaan die dirigent-gradering na.Die beskermende toestel moet gekoördineer word met die kabel se toelaatbare stroom onder die werklike installasie toestande.
- Bepaal voornemende kortsluitstroom.Die gekose breekkapasiteit moet voldoende wees vir die foutvlak by die installasiepunt.
- Bevestig spanning en frekwensie.Maak seker dat die breker gegradeer is vir die elektriese stelsel.
- Kies die paalrangskikking.Oorweeg die vereistes vir fase- en neutrale geleiers.
- Hersien reiskenmerke.Die ritkurwe moet geskik wees vir die gekoppelde las en verwagte instromingstoestande.
- Bevestig standaarde en sertifisering.Gaan die vereistes van die teikenmark, projekspesifikasie en plaaslike elektriese regulasies na.
- Verifieer fisiese verenigbaarheid.Bevestig afmetings, terminaalgrootte, DIN-spoor-versoenbaarheid en paneelspasiëring.
Installasie- en instandhoudingsoorwegings
Korrekte installasie is noodsaaklik vir enige hoëstroom beskermende toestel. Selfs 'n goed ontwerpte stroombreker kan nie vergoed vir geleiers, los aansluitings, onvanpaste omhulsels of onbehoorlike installasiepraktyke nie.
- Verifieer die brekermodel en gradering voor installasie.
- Isoleer die elektriese toevoer en volg die toepaslike veiligheidsprosedure.
- Bevestig dat die geleier-deursnee versoenbaar is met die terminaal.
- Berei geleiers korrek voor en vermy beskadigde of onbehoorlik gestroopte kabelpunte.
- Draai klemme vas volgens die vervaardiger se gespesifiseerde vereistes.
- Maak seker dat die breker stewig op die versoenbare DIN-reling gemonteer is.
- Kontroleer dat die omhulsel toepaslike beskerming en klaring bied.
- Inspekteer terminale periodiek vir tekens van oorverhitting, verkleuring of meganiese losheid.
- Toets die beskermende stelsel volgens die instandhoudingsvereistes van die installasie.
Instandhoudingskedules moet die omgewing en dienssiklus weerspieël. Industriële installasies met hoë vragte, gereelde omskakeling, stof, vibrasie of verhoogde temperature kan meer gereelde inspeksie vereis as lig gelaaide binnenshuise verspreidingstelsels.
Algemene probleme en aankope
Kopers van hoë-stroom MCB's kom gereeld teë met verskeie praktiese uitdagings. Deur hierdie kwessies aan te spreek voor verkryging kan vertragings en installasieprobleme voorkom.
Sommige produklyste noem slegs 'n generiese "hoë breekvermoë." Kopers moet die presiese gradering, standaard, spanning en toetsbasis aanvra.
Om 125A te kies sonder om kabelkapasiteit en werklike ontwerpstroom na te gaan, kan koördinasieprobleme veroorsaak.
Groter geleiers benodig terminale wat ontwerp is om die vereiste deursnee-area te aanvaar. Terminale verenigbaarheid moet voor aankoop bevestig word.
Internasionale kopers benodig dikwels tegniese spesifikasies, sertifiserings, tekeninge en produkinligting vir projekgoedkeuring.
'n Professionele verskaffer moet in staat wees om duidelike produkdata te verskaf en kopers te help om die verskille tussen aangeslane stroom, breekvermoë, rit-eienskappe en installasievereistes te verstaan.
Waarom Shanghai DaDa Electric Co., Ltd.?
Sjanghai DaDa Electric Co., Ltd.ontwikkel en vervaardig stroombaanbeskermingsprodukte vir industriële en kommersiële elektriese toepassings. Sy gepubliseerde produkportefeulje sluit MCB's, MCCB's, RCBO's, RCCB's en verwante stroombaanbeskermingstoerusting in.
Die DAB7-125-reeks is geposisioneer vir toepassings wat hoër stroomkapasiteit en hoë kortsluitingsvermoë vereis. Gepubliseerde spesifikasies sluit in 'n 15kA hoë breekvermoë, termiese-magnetiese uitskakelfunksie, stroombeperkende ontwerp, positiewe kontakaanduiding en terminale wat geskik is vir groter geleiers. :contentReference[oaicite:1]{index=1}
Die vervaardiger se fabrieksinligting beskryf ook toegewyde stempel-, puntsweis-, klink-, spuitgiet- en monteerwerkswinkels, wat die produksie van beide MCB- en MCCB-produkte ondersteun. :contentReference[oaicite:2]{indeks=2}
Vir verspreiders, elektriese groothandelaars, paneelbouers en OEM-kliënte kan hierdie tipe vervaardigingsvermoë nuttig wees wanneer konsekwente produkvoorsiening, tegniese dokumentasie en konfigurasieondersteuning belangrike dele van 'n aankoopbesluit is.
| Kopervereiste | Relevante DAB7-125 Kenmerk |
|---|---|
| Hoëstroomstroombaanbeskerming | Nominale stroom tot 125A |
| Hoër kortsluitingvereistes | Tot 15kA breekvermoë volgens gepubliseerde produkinligting |
| Oorladingsbeskerming | Termiese reis funksie |
| Kortsluiting reaksie | Magnetiese tripfunksie |
| Groter geleiers | Groot kabelklemme ontwerp vir geleiers tot 35mm² volgens vervaardigerinligting |
| Paneel installasie | Modulêre DIN-rail montage ontwerp |
Produkspesifikasies moet altyd teen die jongste tegniese dokumentasie bevestig word voor finale projekgoedkeuring, veral wanneer die breker in 'n hoë-foutstroom omgewing of 'n gereguleerde elektriese stelsel geïnstalleer sal word.
Gereelde Vrae
15KA verwys na 'n 15kA kortsluiting breking kapasiteit onder die toepaslike gespesifiseerde toets toestande. Dit dui die vlak van voornemende kortsluitstroom aan wat die toestel ontwerp is om volgens die toepaslike gradering en standaard te onderbreek.
Nee. Die keuse moet geleierkapasiteit, las-eienskappe, stelselspanning, omgewingstoestande, foutstroom, poolkonfigurasie en toepaslike elektriese vereistes in ag neem.
125A word geassosieer met die nominale stroom van die breker, terwyl 15kA na sy kortsluitonderbrekingsvermoë verwys. Hulle beskryf verskillende eienskappe van die beskermende toestel.
Dit kan oorweeg word vir geskikte industriële verspreidingskringe wanneer die elektriese stelsel binne die produk se gespesifiseerde graderings en installasievereistes val.
Nee. Breekvermoë is slegs een seleksiefaktor. Spanning, nominale stroom, uitskakel-eienskappe, geleierkoördinasie, poolkonfigurasie en installasietoestande moet ook geëvalueer word.
Termiese beskerming spreek volgehoue oorladingstoestande aan, terwyl magnetiese beskerming vinnig reageer op hoëstroomfouttoestande soos kortsluitings.
Shanghai DaDa Electric se gepubliseerde DAB7-125 inligting meld dat sy groot kabelterminale geskik is vir koper- en aluminiumkabels tot 35mm². Die presiese geleierreëling moet altyd met die huidige tegniese dokumentasie bevestig word voor installasie.
Kopers moet die tegniese datablad, toepaslike standaarde, aangeslane spanning, breekvermoëdata, rit-eienskappe, dimensionele tekeninge, terminaalinligting, sertifiserings en verpakkingsbesonderhede wat relevant is tot die bestemmingsmark aanvra.
Finale oorwegings
'n 125 15KA Miniatuur Stroombreker spreek 'n spesifieke kombinasie van vereistes aan: relatief hoë stroomkapasiteit en verbeterde kortsluitonderbrekingsvermoë. Vir ingenieurs en aankoopspanne is dit noodsaaklik om te verstaan wat elke gradering verteenwoordig om die korrekte tegniese besluit te neem.
Die belangrikste oorwegings strek verder as die "125A" en "15kA" syfers. 'n Volledige evaluering moet gegradeerde spanning, foutstroom, uitskakel-eienskappe, poolkonfigurasie, geleierversoenbaarheid, toepaslike standaarde, installasie-omgewing en fisiese afmetings insluit.
Die DAB7-125-reeks van Shanghai DaDa Electric Co., Ltd. kombineer hoëstroombeskerming met termiese-magnetiese werking, stroombeperkende ontwerp, groot kabelterminale en 'n gepubliseerde breekvermoë van tot 15kA. Hierdie eienskappe maak die produk relevant vir 'n reeks industriële en kommersiële verspreidingstoepassings wanneer dit korrek by die elektriese stelsel pas.
