Hierdie gids verduidelik hoe 'n 6kA AC miniatuur stroombreker werk, wat die 6kA gradering eintlik beteken, hoe B, C en D uitskakelkrommes werkverrigting beïnvloed, en hoe om die toepaslike gegradeerde stroom en pool konfigurasie te kies. Dit identifiseer ook algemene aankoopfoute en verskaf 'n praktiese kontrolelys vir ingenieurs, kontrakteurs en kopers wat MCB-oplossings van vervaardigers evalueer, bv.Sjanghai DaDa Electric Co., Ltd.
Inhoudsopgawe
- Wat is 'n 6kA AC-miniatuurstroombreker?
- Waarom maak die 6kA-breekvermoë saak?
- Hoe beskerm 'n AC-miniatuurstroombreker 'n stroombaan?
- Watter tegniese parameters moet kopers nagaan?
- Hoe beïnvloed B-, C- en D-ritkurwes seleksie?
- Waar word 6kA AC-miniatuurstroombrekers algemeen gebruik?
- Watter probleme kan die regte MCB help voorkom?
- Hoe kan kopers 'n geskikte 6kA MCB kies?
- Algemene keusefoute om te vermy
- Waarom saam met 'n ervare MCB-vervaardiger werk?
- Gereelde Vrae
- Kontak Sjanghai DaDa Electric Co., Ltd.

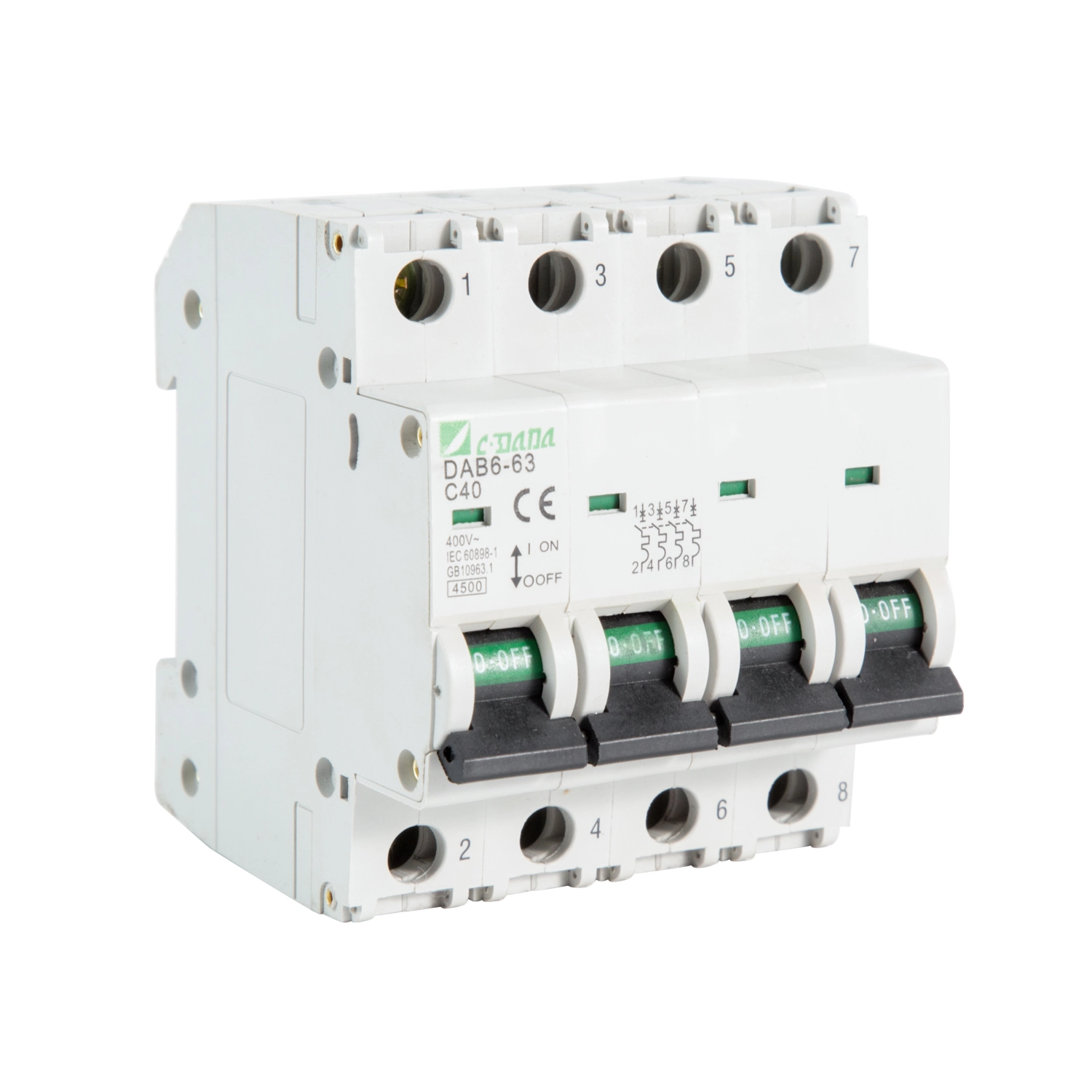

Wat is 'n 6kA AC-miniatuurstroombreker?
'n Miniatuurstroombreker, wat algemeen 'n MCB genoem word, is 'n beskermende skakeltoestel wat ontwerp is om outomaties 'n elektriese stroombaan te ontkoppel wanneer abnormale stroomtoestande voorkom. Anders as 'n tradisionele lont, kan 'n MCB normaalweg teruggestel word nadat die fout opgeklaar is, wat dit gerieflik maak vir herhaalde werking en instandhouding.
Die term6kAverwys na die breker se gegradeerde kortsluitbreekvermoë onder die toepaslike toetstoestande. In eenvoudige terme is 'n 6kA MCB ontwerp om 'n voornemende kortsluitstroom veilig tot 6 000 ampère te onderbreek wanneer aan die gespesifiseerde vereistes voldoen word.
Produkte wat aan IEC/EN 60898-1 voldoen, spesifiseer gewoonlik parameters soos nominale stroom, nominale spanning, frekwensie, breekvermoë en oombliklike uitskakel-eienskappe. Kommersiële MCB-reekse kan 6kA-graderings bied oor verskillende huidige graderings en paalkonfigurasies.
6kA is nie die normale bedryfsstroom van die breker nie. 'n 16A MCB, byvoorbeeld, is bedoel om sy nominale stroom onder bepaalde toestande te dra, terwyl die 6kA-syfer sy kortsluitonderbrekingsvermoë beskryf. Hierdie twee spesifikasies beantwoord heeltemal verskillende ingenieursvrae.
Waarom maak die 6kA-breekvermoë saak?
Kortsluitings kan uiters hoë strome binne 'n baie kort tydperk produseer. As die beskermende toestel nie die foutstroom wat beskikbaar is by sy installasiepunt veilig kan onderbreek nie, kan die gevolge ernstige kontakskade, oormatige hitte, toerustingonderbreking of gevaarlike elektriese boog insluit.
Daarom moet die breekvermoë nie gekies word bloot omdat 6kA 'n algemeen beskikbare spesifikasie is nie. Die voornemende kortsluitstroom by die installasiepunt moet geëvalueer word, en die geselekteerde breker moet voldoende onderbrekingsvermoë vir daardie stelsel hê.
| Parameter | Wat dit beteken | Hoekom dit saak maak |
|---|---|---|
| 6kA | Gegradeerde kortsluitbreekvermoë | Bepaal of die breker die gespesifiseerde foutstroomvlak veilig kan onderbreek |
| Gegradeerde stroom (in) | Normale huidige gradering van die MCB | Moet koördineer met geleierkapasiteit en verwagte las |
| Nominale spanning (Ue) | Bedryfspanning vir die toepassing | Moet versoenbaar wees met die elektriese stelsel |
| Reiskurwe | Definieer die oombliklike magnetiese uitskakelbereik | Help om hinderlike struikelblokke te voorkom terwyl foutbeskerming gehandhaaf word |
| Aantal Pole | Aantal geleiers geskakel/beskerm | Moet ooreenstem met die kringkonfigurasie |
Vervaardigersspesifikasies illustreer dat 6kA MCB's beskikbaar is vir 'n reeks stroomgraderings en spanningkonfigurasies, insluitend algemene 230V en 400V AC verspreidingstelsels.
Hoe beskerm 'n AC-miniatuurstroombreker 'n stroombaan?
'n Tipiese MCB kombineer termiese en magnetiese beskermingsmeganismes. Hierdie twee funksies spreek verskillende elektriese probleme aan.
- Termiese beskerming:'n Volgehoue oorlading verhit 'n bimetaalelement. Wanneer die temperatuur die bedryfsdrempel bereik, maak die meganisme vry en maak die stroombaan oop.
- Magnetiese beskerming:'n Hoë kortsluitstroom skep 'n sterk magnetiese effek wat die oombliklike uitskakelingsmeganisme aktiveer, wat die stroombaan vinnig ontkoppel.
- Handmatige skakeling:Die MCB kan normaalweg met die hand geskakel word vir stroombaanisolasie tydens onderhoud of installasiewerk.
Hierdie kombinasie maak die MCB geskik vir stroombane waar beide langdurige oorladings en skielike kortsluitfoute aangespreek moet word. Moderne MCB-produkreekse kombineer gewoonlik termiese en magnetiese vrystellings en kan B-, C- of D-eienskappe verskaf, afhangende van die beoogde las.
Watter tegniese parameters moet kopers nagaan?
Kopers fokus dikwels op huidige gradering en prys terwyl hulle ander parameters oor die hoof sien. Vir 'n betroubare projekspesifikasie moet die volgende kenmerke saam nagegaan word.
| Spesifikasie | Tipiese oorweging | Koper Kontrolepunt |
|---|---|---|
| Breekvermoë | 6kA | Bevestig dat dit voldoende is vir die voornemende foutstroom |
| Gegradeerde huidige | Aansoek afhanklik | Koördineer met las en geleierkapasiteit |
| Gegradeerde spanning | Algemene WS verspreiding spannings | Pas die stelselspanning aan |
| Frekwensie | 50/60Hz algemeen gespesifiseer | Bevestig verenigbaarheid met die plaaslike rooster |
| Reis Kenmerkend | B/C/D | Pas die kurwe by laai inrush eienskappe |
| Paalkonfigurasie | 1P, 1P+N, 2P, 3P, 4P afhangende van die produk | Pas by die bedradingreëling |
| Montering | DIN-spoor is algemeen | Bevestig verenigbaarheid met die verspreidingsbord |
| Standaarde | IEC/EN 60898-1 of ander toepaslike standaard | Versoek tegniese dokumentasie en sertifisering waar nodig |
Produkdokumentasie van gevestigde vervaardigers verskaf gewoonlik hierdie parameters saam eerder as om breekvermoë as 'n geïsoleerde spesifikasie te hanteer.
Hoe beïnvloed B-, C- en D-ritkurwes seleksie?
Die ritkurwe is een van die belangrikste besluite wanneer 'n MCB gespesifiseer word. Die brief beskryf die benaderde reeks waarin die magnetiese oombliklike vrystelling werk relatief tot die breker se aangeslane stroom.
| Kromme | Tipiese Magnetiese Tripping Range | Tipiese toepassing |
|---|---|---|
| B | 3–5 × In | Lae-instromingsladings, beligting, weerstandskringe |
| C | 5–10 × In | Algemene en matig induktiewe ladings |
| D | 10–20 × In | Hoër instromingsladings soos sekere motors en transformators |
Hierdie reekse word algemeen geassosieer met IEC 60898-1 MCB-eienskappe.
Byvoorbeeld, as 'n motor 'n tydelike aansitstroom 'n paar keer hoër as sy normale bedryfsstroom produseer, kan 'n hoogs sensitiewe kurwe onnodig uitskakel tydens opstart. 'n C-kromme of D-kromme toestel kan meer gepas wees, afhangende van die toerusting en die volledige stroombaanontwerp.
Waar word 6kA AC-miniatuurstroombrekers algemeen gebruik?
'n 6kA AC miniatuurstroombreker kan geskik wees vir baie laespanningtoepassings wanneer die werklike foutvlak, spanning, stroom en installasievereistes binne die toestel se spesifikasies val.
- Residensiële verspreiding:beligtingskringe, sokbane, huishoudelike toestelle en takstroombane.
- Kommersiële geboue:kantoorverspreidingsborde, beligtingstelsels, kleinhandelfasiliteite en kleintoerustingkringe.
- Industriële beheerpanele:hulpstroombane, beheertoerusting, klein motors en ander geskikte laespanningslaste.
- Gebou dienste:HVAC-verwante hulpstroombane, pompe, beligting en algemene kragverspreiding waar spesifikasies toepaslik is.
- Elektriese verspreidingskaste:takkringbeskerming en modulêre verspreidingstelsels.
Die werklike toepassing moet altyd geverifieer word teen die vervaardiger se produkdokumentasie en die vereistes van die installasie. 'n 6kA-gradering moet nooit aanvaar word dat dit geskik is vir elke elektriese omgewing nie.
Watter probleme kan die regte MCB help voorkom?
Een van die grootste aankoopkwessies is nie bloot of 'n breker werk nie, maar of dit konsekwent presteer onder die toestande waarvoor dit gekies is.
1. Aanhoudende oorlading
'n Stroombaan wat te lank oormatige stroom dra, kan geleierverhitting en voortydige toerusting agteruitgang veroorsaak. Die termiese vrystelling is ontwerp om te reageer op volgehoue oorladingstoestande.
2. Kortsluitingskade
'n Geskikte breekkapasiteit laat die MCB toe om 'n oormatige foutstroom te onderbreek sonder om die toestel se gespesifiseerde onderbrekingsvermoë te oorskry.
3. Oorlas struikel
’n Ongeskikte ritkurwe kan onnodige onderbrekings veroorsaak wanneer toerusting begin. Om B-, C- of D-eienskappe by die vrag te pas, help om hierdie probleem aan te spreek.
4. Moeilike instandhouding
'n Modulêre MCB kan gerieflike handisolasie verskaf, wat elektrisiëns help om individuele stroombane te identifiseer en daarop te werk sonder om noodwendig 'n hele verspreidingstelsel af te skakel.
5. Verkrygingsonsekerheid
In B2B-projekte kan onvolledige tegniese spesifikasies lei tot verkeerde produkte, vertraagde goedkeurings of vervangingskoste. 'n Duidelike produkdatablad en gedefinieerde tegniese parameters verminder hierdie risiko's.
Hoe kan kopers 'n geskikte 6kA MCB kies?
'n Praktiese keuringsproses kan in verskeie stappe verdeel word. Dit help ingenieurs en aankoopspanne om 'n produk uitsluitlik uit 'n katalogustitel te kies.
-
Bepaal die stelselspanning.
Bevestig die nominale WS-spanning en of die toepassing enkelfase of driefase is. -
Bereken of bevestig die ontwerpstroom.
Die aangeslane stroom van die MCB moet gekoördineer word met die verwagte stroombaanlas en die toelaatbare stroom van die geleier. -
Bepaal die voornemende kortsluitstroom.
Gaan die beskikbare foutstroom by die installasiepunt na en bevestig dat die geselekteerde 6kA breekvermoë voldoende is. -
Evalueer beurtkrag.
Identifiseer of die stroombaan motors, transformators, kapasitiewe toerusting, skakelkragbronne of ander ladings bevat wat aansienlike aanskakelstroom produseer. -
Kies die toepaslike ritkurwe.
Kies B, C of D op grond van die werklike vrag- en beskermingsvereistes eerder as om bloot die mees algemene opsie te kies. -
Kies die paalkonfigurasie.
Bevestig of die projek 1P, 1P+N, 2P, 3P, 3P+N of 'n ander konfigurasie vereis wat deur die produkreeks ondersteun word. -
Verifieer standaarde en dokumentasie.
Versoek die toepaslike datablad, toetsinligting, sertifikate, dimensionele tekeninge en installasie-instruksies. -
Gaan paneelversoenbaarheid na.
Verifieer DIN-spoor afmetings, terminale rangskikking, geleier reeks, bykomstighede en beskikbare installasie spasie.
- □ Gegradeerde spanning bevestig
- □ Gegradeerde stroom bevestig
- □ 6kA breekvermoë geverifieer
- □ B/C/D-kromme gekies volgens las
- □ Paalkonfigurasie bevestig
- □ Toepaslike standaard bevestig
- □ Afmetings en DIN-relingmontering nagegaan
- □ Sertifisering en toetsdokumentasie aangevra
- □ Bedryfsomgewing hersien
- □ Koördinering met stroomop/stroomaf beskerming oorweeg
Algemene keusefoute om te vermy
Selfs wanneer die basiese spesifikasies korrek lyk, kan verskeie foute probleme veroorsaak na installasie.
| Fout | Potensiële probleem | Beter praktyk |
|---|---|---|
| Kies slegs volgens stroomsterkte | Ander kritieke parameters sal dalk nie ooreenstem nie | Evalueer spanning, kromme, breekvermoë, pole en standaarde saam |
| Gestel elke 6kA-breker is uitruilbaar | Verskillende produkte kan verskillende afmetings en prestasiespesifikasies hê | Vergelyk volledige datablaaie |
| Gebruik die verkeerde ritkurwe | Oorlas of onvoldoende toedieningsgeskiktheid | Evalueer werklike las-inloop |
| Ignoreer voornemende foutstroom | Breekvermoë kan onvoldoende wees | Verifieer die foutvlak by die installasiepunt |
| Uitsig oor dirigentkoördinasie | Beskerming pas dalk nie behoorlik by die bedradingstelsel nie | Koördineer MCB-gradering met geleierkapasiteit |
| Koop sonder dokumentasie | Goedkeuring en installasie kan moeilik word | Versoek tegniese en voldoeningsdokumente voor aankoop |
Korrekte koördinasie tussen aangeslane stroom, geleierkapasiteit, uitskakelkarakteristiek en foutvlak is sentraal tot betroubare MCB-keuse.
Waarom saam met 'n ervare MCB-vervaardiger werk?
Vir grootvolume-verkryging, OEM-projekte, verspreidingsvennootskappe en vervaardiging van elektriese paneel, is die kwaliteit van die produk slegs een oorweging. Kopers benodig ook konsekwente spesifikasies, stabiele produksie, responsiewe tegniese kommunikasie en dokumentasie wat projekgoedkeuring ondersteun.
Sjanghai DaDa Electric Co., Ltd.kan beskou word as 'n vervaardigingsvennoot vir kliënte wat op soek is na miniatuurstroombrekeroplossings en verwante laespanning elektriese beskermingsprodukte. Vir B2B-kopers moet die nuttigste verskafferevaluering fokus op meetbare tegniese inligting eerder as bemarkingseise alleen.
- Duidelike produkspesifikasies en tegniese parameters
- Gedefinieerde aangeslane stroom- en spanningreekse
- Beskikbare breekvermoë opsies
- Trip-kurwe inligting vir verskillende las toestande
- Produk tekeninge en installasie inligting
- Toepaslike sertifisering en voldoeningsdokumentasie
- Stabiele vervaardigings- en kwaliteitbeheerprosedures
- Tegniese kommunikasie vir projekspesifieke vereistes
- OEM/ODM ondersteuning waar van toepassing
Vir invoerders en elektriese verspreiders kan hierdie faktore veral belangrik wees wanneer produkte in verskillende verspreidingstelsels geïntegreer moet word of oor verskeie markte verkoop moet word.
Gereelde Vrae
6kA verwys na die gegradeerde kortsluitbreekvermoë onder die toepaslike toetstoestande. Dit verteenwoordig 6 000 ampère en moet nie met die MCB se normale aangeslane stroom verwar word nie.
Nee. Geskiktheid hang af van die voornemende kortsluitstroom, stelselspanning, nominale stroom, uitskakelkarakteristiek, paalkonfigurasie, installasietoestande en toepaslike regulasies. Die beskikbare foutstroom moet nagegaan word voordat die breker gekies word.
Die twee nommers beskryf verskillende parameters. 6kA is 'n breekvermoë-gradering, terwyl 6A 'n gegradeerde huidige waarde is. 'n Breker kan moontlik 'n 6A-aanslagstroom en 'n 6kA-breekvermoë hê.
Hulle identifiseer verskillende oombliklike magnetiese tripping-eienskappe. Onder IEC 60898-1 word B oor die algemeen geassosieer met ongeveer 3–5 keer gegradeerde stroom, C met ongeveer 5–10 keer, en D met ongeveer 10–20 keer.
Motors kan aansienlike aansitstroom hê, so C- of D-eienskappe kan toepaslik wees, afhangende van die motor en stroombaan. Die finale keuse moet beginstroom, foutstroom, kabelimpedansie en koördinasie met ander beskermende toestelle oorweeg.
Nie outomaties nie. As die voornemende kortsluitstroom die breker se gegradeerde breekvermoë oorskry, is 'n 6kA toestel dalk nie geskik nie. Die breker moet gekies word volgens die foutvlak en toepaslike installasievereistes.
Kopers moet normaalweg 'n gedetailleerde datablad, tegniese spesifikasies, dimensionele tekeninge, installasie-instruksies, toepaslike toets- of sertifiseringsdokumente en relevante produkstandaarde aanvra. Projek-spesifieke vereistes kan addisionele dokumentasie vereis.
Konsekwentheid tussen produksiegroepe, naspeurbaarheid, tegniese dokumentasie, gehaltebeheer, afleweringsvermoë en na-verkope tegniese ondersteuning kan die totale koste en betroubaarheid van 'n B2B elektriese projek aansienlik beïnvloed.
Bou 'n meer betroubare stroombaanbeskermingsoplossing
Kies 'n6kA AC miniatuur stroombrekermoet begin met die elektriese toestande van die toediening eerder as die produketiket alleen. Aanslagstroom, breekvermoë, uitskakelkurwe, spanning, poolkonfigurasie, installasie-omgewing en tegniese dokumentasie dra alles by tot 'n betroubare beskermingsoplossing.
As jy MCB's vir elektriese verspreidingsprojekte, beheerpanele, kommersiële geboue, residensiële toepassings of groothandelverspreiding verkry,Sjanghai DaDa Electric Co., Ltd.kan jou help om geskikte produkspesifikasies volgens jou projekvereistes te evalueer.
Benodig u tegniese spesifikasies, produkinligting of ondersteuning vir 'n grootmaataankoopprojek?Kontak onsom jou aansoek te bespreek en 'n geskikte miniatuurstroombrekeroplossing te vind.
