China duursame MCB-bykomstighede-verskaffer

CDADAis 'n vervaardiger en verskaffer van verskeie laespanning elektriese toerusting en verwante toebehore, insluitend MCB-bykomstighede. Ons fasiliteit van 52 400 m² dien as die produksiebasis wat ons in staat stel om groothandelprodukte te verskaf, en ons verwelkom ook OEM-aanpassingsversoeke. Kontak ons gerus vir 'n kwotasie.

Wat is MCB-bykomstighede?

MCB bykomstighede is aanvullende toestelle wat ontwerp is om die funksionaliteit, beskerming en beheervermoëns van te verbeterMiniatuur stroombrekers (MCB's). Hierdie modulêre byvoegings transformeer basiese stroombaanbeskermingstoestelle in intelligente, geïntegreerde komponente van moderne elektriese verspreidingstelsels. Bedryf onderIEC 60898-1 (stroombrekers vir huishoudelike en soortgelyke installasies) enIEC 60947-5-1 (beheerkringtoestelle), MCB-bykomstighede maak afstandbeheer, statusmonitering, veiligheidsvergrendeling en naatlose integrasie met geboubestuurstelsels moontlik.

MCB-bykomstighede word gekenmerk deur hulmodulêre 17.5mm breedte (half-module of vol-module ontwerp), wat hulle in staat stel om direk op DIN-relings langs MCB's te monteer of op die brekerliggaam te knip. Hierdie gestandaardiseerde modulariteit verseker verenigbaarheid tussen groot vervaardigers, insluitend Schneider Electric, ABB, Hager, Siemens en Chint.

Die wêreldwye MCB-bykomstighedemark ervaar aansienlike groei gedryf deur slim gebou-aanneming, energiebestuurvereistes en industriële outomatisering, met vervaardigers wat omvattende portefeuljes bied wat veiligheid, gerief en stelselintelligensie verbeter.

MCB-bykomstige produkkategorieë en -konfigurasies

Kategorie	Tipe bykomstighede	Funksie	Tegniese spesifikasies
Afstandsbediening	Shunt Trip (ST)	Afgeleë tripping via eksterne spanningsein	AC: 24V, 110V, 230V, 415V; GS: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), verseëlde 20VA (AC)/20W (DC); Reistyd <50ms; Breedte: 17,5 mm (1 module)
	Onderspanningvrystelling (UVR)	Outomatiese uitskakeling wanneer spanning onder die drempel daal	Bakkie: 0,85×On; Uitval: 0,35-0,7×Un (35-70% van gegradeerde); Voorkom outomatiese hersluiting; Breedte: 17,5 mm (1 module)
	Oorspanning vrystelling	Trips wanneer spanning veilige perke oorskry	Tipies 270-280V AC vir 230V stelsels; Beskerm teen oorspanningstoestande
	Motor Bedryfstoestel	Elektriese laai en afstandbeheer AAN/UIT-werking	230V AC-toevoer, 3-5 s bedryfstyd, handmatige oorheersing, posisieterugvoer
Status sein	Hulpkontak (AX)	Dui brekerposisie aan (AAN/AF)	1NO+1NC of 2NO+2NC, 6A by 230V AC/3A by 400V AC, silwerlegeringskontakte; Breedte: 9 mm (0,5 module)
	Alarmkontak (AL)	Seinebreker het weens fout uitgeskakel	1NO+1NC, werk slegs op outomatiese rit (nie met die hand AF nie), onderskei van hulp; Breedte: 9 mm (0,5 module)
	Foutseinkontak	Dui spesifieke fouttipes aan	Mikroskakelaar-gebaseerd, geïntegreer met elektroniese riteenhede
Veiligheid & Sekuriteit	Hangslot aanhegsel	Sluit breker in AAN of AF posisie	Aanvaar 2 hangslotte met 4,75 mm haspe; Voorkom ongemagtigde werking
Veiligheid & Sekuriteit	Sluitstel	Beveilig die skakelaar in spesifieke posisie	Vir instandhouding uitsluit/tagout (LOTO) prosedures
Busstaafstelsels	Pen-tipe rail	1-fase of 3-fase toevoeraansluiting	1m lengte, tot 56 pale, 100A gegradeer, geïsoleer
Busstaafstelsels	Vurk-tipe rail	Multi-pool verspreiding	Vir 1P, 2P, 3P, 4P konfigurasies, laterale verbindings beskikbaar
Beskerming & Identifikasie	Terminale deksels	Voorkom toevallige kontak	IP20 tot IP40, faseversperrings, vingerveilige ontwerp
Beskerming & Identifikasie	Merkstroke	Kring identifikasie	13-module stroke vir etikettering, snap-on installasie
Slim/Kommunikasie	Draadlose hulpbron	Bluetooth/WiFi-statusmonitering	Tuya App-versoenbaar, selfaangedrewe of battery, intydse waarskuwings

Bykomstighede kombinasie reëls:

Maksimum kombinasie: 3 byvoegingsblokke per MCB (gewoonlik slegs linkerkant)

Posisionering: 1 onderspanning of shunt vrylaat direk aan MCB kant, dan 2 kontakte (hulp + alarm)

Breedte standaarde: 9 mm (0,5 module) vir kontakte, 17,5 mm (1 module) vir vrystellings

Kernfunksies en bedryfsbeginsel

Shunt Trip (ST) - Remote Tripping Meganism

Komponent	Funksie	Tegniese Besonderhede
Elektromagnetiese spoel	Genereer magnetiese veld wanneer dit aangedryf word	AC: Inrush 200VA, verseël 20VA; DC: Inrush 200W, verseël 20W; Isolasieklas F (155°C) of H (180°C)
Suikermeganisme	Slaan die uitstootbalk om die meganisme vry te stel	Geharde staal, veer-terugkeer, slag 3-5 mm, krag 2-5N
Montering	Knappas aan MCB linkerkant	Gereedskapvrye installasie, outomatiese belyning met uitskakelbalk
Aanduiding	Meganiese vlag op fascia	Visuele aanduiding van spoelwerking

Bedryfsvolgorde:

Beheerspanning toegepas op shunt trip terminale (A1-A2)

Spoel bekragtig, genereer magnetiese veld (AC of DC)

Suiker slaan MCB se tripstang met genoeg krag om die meganismegrendel te oorkom

MCB gaan oop, hoofkontakte skei

Meganiese vlag dui shuntrit-operasie aan

Spoel ontkrag, suier keer terug via veer

MCB vereis handmatige terugstelling (hersluiting)

Aansoeke:

Noodstopstelsels (E-stop-knoppies)

Brandalarmstelselintegrasie (outomatiese afskakeling)

Beurtkrag op afstand (aanvraagreaksieprogramme)

Generator-oordragskemas (gesinchroniseerde opening)

Onderspanningvrystelling (UVR) - Spanningsmonitering

Parameter	Spesifikasie	Veiligheidsfunksie
Optelspanning	0.85 × Un (breker kan toegemaak word)	Voorkom sluiting op onvoldoende spanning
Uitvalspanning	0,35-0,70 × Un (35-70% van gegradeerde)	Outomatiese uitskakeling op onderspanning
Tydsvertraging	Oombliklik of 0.1-3s (elektroniese tipes)	Voorkom hinderlike trippel van kortstondige dalings
Deurlopende Plig	100% gegradeerde spanning	Spoel word voortdurend aangeskakel tydens normale werking
Breedte	17,5 mm (1 module)	Standaard DIN spoor montage

Bedryfsbeginsel: Die UVR-spoel bly voortdurend aangeskakel tydens normale werking, en hou meganies die MCB-sluitmeganisme vas. Wanneer toevoerspanning onder die uitvaldrempel vir die gespesifiseerde tyd daal:

Elektromagnetiese krag word onvoldoende om grendel te handhaaf

Meganiese veer dryf uitskakelmeganisme

MCB maak outomaties oop

Voorkom hersluiting totdat spanning terugkeer na bakkievlak

Dit beskerm:

Motore van laespanning aanskakel (hoë stroom, oorverhitting)

Toerusting van verbruinskade

Veiligheid teen onverwagte herbegin na kragherstel

Hulp- vs. Alarmkontakte

Kenmerk	Hulpkontak (AX)	Alarmkontak (AL)
Operasie	Verander toestand met MCB-handvatselposisie	Werk slegs op outomatiese rit (oorlading/kortsluiting)
Aanduiding	AAN/UIT-status	Slegs foutreis
Kontakkonfigurasie	1NO+1NC of 2NO+2NC	1NO+1NC standaard
Gradering	6A by 230V AC, 3A by 400V AC	6A by 230V AC, 3A by 400V AC
Breedte	9 mm (0,5 module)	9 mm (0,5 module)
Toepassing	Statusaanduiding, vergrendeling, beheerkringe	Fout alarm, onderhoud waarskuwing, rit aanduiding

Toepassingsomgewings en gebruiksgevalle

Toepassing	Toebehore konfigurasie	Tegniese vereistes	Integrasie
Residensiële slimhuise	Rangrit + Hulp + Draadlose module	230V AC, WiFi/Bluetooth, Tuya App	Huisoutomatisering, afstandbeheer, energiebestuur
Kommersiële geboue	UVR + Hulp + Alarm	230V AC, BMS-integrasie, brandalarm-koppelvlak	Geboubestuurstelsel, noodsluiting
Industriële beheer	Rangrit + 2×Hulp + Motoroperateur	24V DC, PLC-versoenbaarheid, vinnige reaksie (<50ms)	PLC/DCS-beheer, masjienveiligheidskringe
Gesondheidsorgfasiliteite	UVR + Alarm + Hangslot	Mediese graad, hoë betroubaarheid, LOTO-vermoë	Noodsaaklike kragbestuur, onderhoudsveiligheid
Datasentrums	Shunt trip + Alarm + Busbar stelsel	48V DC, hoë digtheid, modulêre uitbreiding	Kragverspreidingseenhede (PDU's), afstandbestuur
Hernubare Energie	Shunt trip + Oorspanning vrystelling	1000V DC-stelsels, buiteluggradering, vinnige afskakeling	FV-sonkragstelsels, energieberging, inverterintegrasie
Olie & Gas	Ontploffingsvaste bykomstighede + UVR	ATEX/IECEx gesertifiseer, tropicalized	Noodafsluitingstelsels (ESD), gevaarlike gebiede
Infrastruktuur	Motoroperateur + Hulp + Sleutelslot	400V AC, swaardiens, 50 000 sikluslewe	SCADA-stelsels, afstandbeheersentrums

Vervaardigingsproses en produksiewerkvloei

Presisievervaardigingsvolgorde

Grondstof IQC → Elektromagnetiese spoelwikkeling → Suiker-/ankerbewerking → Kontakstelselvervaardiging → Behuisingspuitgietwerk → Sub-samestelling → Kalibrasie en Toets → Finale integrasie → Verpakking

Kritieke vervaardigingstadia

Verhoog	Proses Besonderhede	Kwaliteitbeheerpunte
Spoelwikkeling	Geëmailleerde koperdraad (0,1-0,3 mm), outomatiese wikkeling met spanningbeheer, vakuumvernis-impregnering	Draaitelling ±1%, GS weerstand ±5%, diëlektriese sterkte 2kV/1min, isolasie weerstand >100MΩ
Suikerbewerking	Koudgewalste staal SPCC of ysterpoeiermetallurgie, presisie maal, verharding (HRC 45-55)	Dimensionele toleransie ±0.02mm, oppervlakafwerking Ra 0.8, magnetiese deurlaatbaarheid >5000
Kontak Fabrication	Silwer-nikkel (AgNi 90/10) stamp, klinknagel aan koperdraers, vee geometrie vorming	Hardheid HV 80-120, kontakweerstand <50mΩ, soldeersterkte >50MPa
Behuising giet	PA66 GF30 of PBT GF30, 280-320°C inspuiting, 17,5 mm modulariteit krities	Dimensionele toleransie ±0.05 mm, spoorindeks >600V, UL 94 V-0, hittebestandheid 160°C
Spring Vervaardiging	Olie-getemperde koolstofstaal SWOSC-V of vlekvrye staal 301, CNC spoel, hittebehandeling	Moegheidslewe >100 000 siklusse, veertempo ±10%, ontspanning <5%
Sub-Vergadering	Spoel-plunjer-kontakintegrasie, slagaanpassing, snap-pasmeganismetoetsing	Bedryfspanning 0.85-1.1×Un, uitskakelkrag 2-5N, reaksietyd <50ms
Finale Kalibrasie	Optel-/uitvalspanningverifikasie (UVR), meting van werkstyd (shunt trip), kontakweerstand	100% outomatiese toetsing, dataregistrasie, naspeurbaarheid QR-kodering

Primêre grondstowwe en komponent spesifikasies

Komponent	Materiaal spesifikasie	Verskafferstandaarde	Sleutel eienskappe
Spoel draad	Geëmailleerde koperdraad Klas F (155°C) of Klas H (180°C)	IEC 60317, NEMA MW 35	Afbreekspanning >2kV, soldeerbaarheid 390°C/2s, buigsaamheid
Magnetiese kern	Silikonstaal laminerings (0,35-0,5 mm) of soliede yster	IEC 60404-8, JIS C 2552	Hoë deurlaatbaarheid, lae dwangvermoë, konsekwente magnetiese eienskappe
Suiker / Armatuur	Koudgewalste staal SPCC of ysterpoeier (Fe-99%)	JIS G 3141, MPIF Standaard 35	HRC 45-55, oppervlakafwerking Ra 0.8, weerstand teen korrosie
Kontakte	Silwer-nikkel (AgNi 90/10) of silwer-kadmiumoksied (AgCdO)	ASTM B152, IEC 60368	Geleidingsvermoë >90% IACS, weerstand teen boogerosie, anti-sweiswerk
Kontak Springs	Berillium koper (CuBe2 C17200) of vlekvrye staal 301	ASTM B196	Moegheidslewe >100 000 siklusse, konstante druk, weerstand teen korrosie
Behuising	PA66 GF30 (30% glasvesel) of PBT GF30	IEC 60664-1, UL 94 V-0	Spoorindeks >600V, hitteweerstand 160°C, impaksterkte >7 kJ/m²
DIN Rail Clip	Veerstaal 65Mn of vlekvrye staal 304, sinkplaat	GB/T 1222, ISO 3506	Klemkrag 50-100N, 10 000 siklus moegheid, weerstand teen korrosie
Terminale	Geelkoper C36000 of koper C11000 met tinplaat (5-8μm)	ASTM B16/B187	Stroomdigtheid 1,0-1,5 A/mm², wringkragweerstand 1,5-2,5Nm

Standaarde nakoming en toetsprotokolle

Internasionale Standaarde Raamwerk

Standaard	Omvang	Toepaslike vereistes
IEC 60898-1	Stroombrekers vir huishoudelike en soortgelyke installasies	Basisstandaard vir MCB's, bykomstige verenigbaarheid
IEC 60947-5-1	Beheerkringtoestelle en skakelelemente	Hulpkontakgraderings, elektriese uithouvermoë, terminale merke
IEC 60947-2	Laespanning skakeltuig - Stroombrekers	Rangrit/UVR-prestasie, koördinasie
EN 60898-1 / EN 60947-5-1	Europese geharmoniseerde weergawes	CE-merk, EU-marktoegang

Verpligte tipe toetse (IEC 60947-5-1 / IEC 60898)

Toets kategorie	Spesifieke toets	Aanvaardingskriteria
Elektriese uithouvermoë	10 000 bewerkings teen nominale stroom (AC-15/DC-13)	Kontakslytasie <50%, geen sweiswerk, konsekwente werking
Meganiese uithouvermoë	100 000 geen-laai bedrywighede	<5% parameterverdryf, geen meganiese fout nie
Diëlektriese eienskappe	2kV AC/1min (beheerkringe), 4kV impuls	Geen ineenstorting, geen oorslaan nie
Temperatuur Styging	Deurlopende werking teen nominale spanning/stroom	Spoel ≤85K (Klas F), terminale ≤80K
Skok en vibrasie	IEC 60068-2-27 (skok), IEC 60068-2-6 (vibrasie)	Geen vals bewerking, geen skade, funksioneel na toets
Omgewing	Klam hitte (IEC 60068-2-30), koue, droë hitte	Funksioneel na kondisionering, geen korrosie nie
EMC	Immuniteit teen gelei/bestraalde inmenging	Geen oorlas-operasie, EN 60947-5-1

Fabrieksgehaltebeheer en -inspeksiestandaarde

Inkomende materiaal QC (IQC)

Materiaal	Inspeksie items	Steekproefplan	Toerusting
Geëmailleerde draad	Deursnee, afbreekspanning, verlenging, soldeerbaarheid	AQL 0,65	Mikrometer, diëlektriese toetser, trekmasjien
Magnetiese staal	Deurlaatbaarheid, kernverlies, isolasiebedekking	Per bondel	Epstein-raam, enkelbladtoetser
Silwer kontakte	Suiwerheid, hardheid, digtheid, dimensionele toleransie	Per bondel	Spektrometer, hardheid toetser, CMM
Plastiek korrels	Glasinhoud, viskositeit, vog, vlambaarheid	Per bondel	Smeltvloei-indekseerder, DSC, UL 94-apparaat
Veerstaal	Treksterkte, weerstand teen moegheid, vorming	Per bondel	Trekmasjien, moegheidstoetser

In-proses kwaliteitbeheer (IPQC)

Stasie	Beheer parameters	Frekwensie	Metode
Spoelwikkeling	Draaitelling, spanning, weerstand, isolasie	Elke eenheid	Outomatiese wikkeling met terugvoer, ohmmeter
Suikerbewerking	Dimensionele toleransie, oppervlakafwerking, hardheid	Elke 100 eenhede	CMM, profilometer, hardheid toetser
Kontak vergadering	Belyning, druk, weerstand, soldeerkwaliteit	Elke 100 eenhede	Kragmeter, mikro-ohmmeter, XRF
Behuising gietwerk	Temperatuur, druk, dimensionele akkuraatheid	Elke siklus	SCADA-monitering, DBV-kaarte
Ondersamestelling	Bedryfspanning, slag, reaksietyd	Elke eenheid	Outomatiese toetsbank, data logging

Finale kwaliteitbeheer (FQC) en uitgaande QC (OQC)

Toets item	Standaard	Voorbeeld Grootte
Bedryfspanningsreeks	0.85-1.1×On (bakkie), >0.2×Un (uitval vir UVR)	100%
Reaksietyd (shuntrit)	<50ms by nominale spanning	100%
Kontak weerstand	<50mΩ (hulp), <100mΩ (alarm)	100%
Diëlektriese weerstaanspanning	2kV AC/1min	100%
Isolasie weerstand	>100MΩ @ 500V DC	100%
Meganiese werking	10 siklusse, glad, geen kleef nie	100%
Snap-pas-versoenbaarheid	Paring met aangewese MCB-raam	100%
Visuele en dimensionele inspeksie	17,5 mm modulariteit, merkpermanensie	100%
Elektriese uithouvermoë monsterneming	1 000 bewerkings teen gegradeerde vrag	AQL 1.0
Verpakkingsintegriteit	Valtoets, vibrasie (ISTA 3A)	Per lot

Produksie-infrastruktuur en vervaardigingsvermoë

Gevorderde produksietoerusting

Toerusting Kategorie	Masjien spesifikasie	Funksie	Kapasiteit
Spoelwikkeling	CNC wikkelmasjiene (Nittoku/Marsilli) met spanningbeheer	Presisie spoel produksie	20 000 spoele/dag
Stempel & Vorm	60-ton progressiewe matrijspers (Bruderer)	Kontak stempel, veervorming	30 000 komponente/dag
Spuitgieten	80-ton termoplastiese pers (Arburg)	Behuising, omhulsels, DIN-spoorklemme	10 000 behuisings/dag
Montasie outomatisering	Robotselle (ABB/Fanuc) met visiestelsels	Subsamestelling, kalibrering, toetsing	5 000 bykomstighede/dag per lyn
Toets toerusting	Outomatiese bykomstige toetsbank	Bedryfseienskappe, tydsberekening, uithouvermoë	1 000 eenhede/uur
	Meganiese uithouvermoë toetser	100 000 siklus verifikasie	200 eenhede gelyktydig
	EMC-toetskamer	Immuniteit/emissietoetsing	100 eenhede/dag

Produksiekapasiteit en loodtye

Produk Kategorie	Maandelikse kapasiteit	Standaard Leityd	Dringende bestelvermoë
Shunt Trips (alle spannings)	50 000 eenhede	4-5 weke	3 dae
Onderspanningvrystellings	20 000 eenhede	4-5 weke	3 dae
Hulpkontakte	10 000 eenhede	4-5 weke	3 dae
Alarm kontakte	50 000 eenhede	4-5 weke	3 dae
Motor Bedryfstoestelle	50 000 eenhede	4-5 weke	5 dae
Busstaafstelsels	1 000 meter	4-5 weke	3 dae

Ingenieurswese en Tegniese Spanstruktuur

Departement	Personeel	Kundigheid	Verantwoordelikhede
R&D Ingenieurswese	5 ingenieurs	Elektromagnetiese ontwerp, kontakfisika, IoT-integrasie, draadlose kommunikasie	Nuwe bykomstige ontwikkeling, slim kenmerke, patentportefeulje (30+ patente)
Proses Ingenieurswese	15 ingenieurs	Spoelwikkeloutomatisering, presisie stempel, plastiek giet, skraal vervaardiging	Produksie-optimering, opbrengsverbetering (>99%), kostevermindering
Toets & Validasie	12 ingenieurs	IEC 60898/60947-nakoming, uithouvermoëtoetsing, EMC, omgewingsimulasie	Tipe toetskoördinasie, mislukkingsanalise, sertifiseringsbestuur
Toepassingsingenieurswese	10 ingenieurs	MCB-integrasie, beheerstelsels, BMS/SCADA-koppelvlak	Kliënte tegniese ondersteuning, stelselontwerp, ingebruikneming
Gehalteversekering	25 tegnici	ISO 9001, IATF 16949, statistiese prosesbeheer, metrologie	Verskaffer oudit, proses oudit, regstellende aksie, kalibrasie

Waarom ons MCB-bybehore-vervaardiging uitmekaar staan

Ons produksiefasiliteit verteenwoordig20 jaar van spesialisasie in lae-spanning stroombaanbeskermingsbykomstighede, wat MCB-bykomstighede lewer wat globale standaarde oorskry deur:

Modulêre kundigheid: Diep begrip van 17,5 mm DIN-spoormodulariteit, wat naatlose integrasie met MCB's van groot vervaardigers verseker (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

Slim bykomstige innovasie: Eie draadlose hulpkontakte en energiemoniteringssensors wat konvensionele MCB's in IoT-geaktiveerde slimtoestelle omskep sonder om breker te vervang

Vertikale integrasie: In-huis spoel wikkeling met vakuum impregnering, presisie kontak stempel, en termoplastiese gietwerk verseker volledige kwaliteit beheer en vinnige aanpassing

Toets infrastruktuur: $2M+ belê in outomatiese toetsing, insluitend 100,000-siklus meganiese uithouvermoë verifikasie, EMC immuniteit toets, en MCB verenigbaarheid toets

Vinnige aanpassing: Buigsame vervaardiging wat spanning, kontakkonfigurasie en aanpassing van kommunikasieprotokol moontlik maak met 2-week-leertye

View as

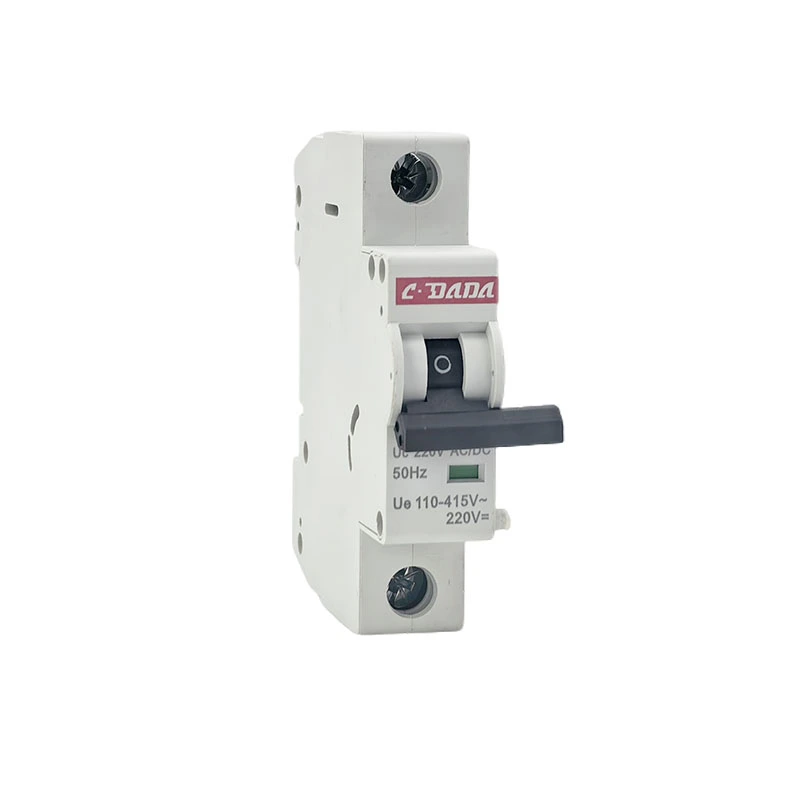

MCB Shunt Release

Kies CDADA as jou MCB Shunt Release verskaffer, hierdie produk is vir afstandbeheer van jou DAB7-63 stroombrekers. Beskikbaar in 24V tot 400V AC/DC, verseker dit betroubare werking binne 'n wye spanningsreeks. Ideaal vir noodafsluitings en outomatiseringstelsels. Maklik om te installeer, met direkte versoenbaarheid met CDADA se DAB7-reeks—geen bykomende adapters nodig nie.

Sien meer >> Stuur navraag >>

MCB-alarm en hulpkontak

Koop CDADA MCB-alarm en hulpkontak—dubbelfunksiemodule vir DAB7-63-brekers. Kombineer 2 oordragkontakte (hulp + alarm) in een kompakte eenheid. Ideaal vir afgeleë statusmonitering en foutsein in panele. Maklike linkerkant snap-on installasie. As 'n direkte fabriek, OEM / groothandel pryse beskikbaar.

Sien meer >> Stuur navraag >>

CDADA is 'n MCB-bykomstighede vervaardiger en verskaffer in China. Ons fabriek bedien diverse nywerhede soos kragstelsels, gebou-outomatisering en industriële vervaardiging, en bied buigsame OEM/ODM-oplossings.
