'n Praktiese gids tot resstroomstroombrekers met oorstroombeskerming

Wat is 'n RCBO?

AnRCBO— Reststroomstroombreker met oorstroombeskerming — is 'n laespanning-beskermende toestel wat oorbelastingbeskerming, kortsluitingbeskerming en resstroom (lekkasie) opsporing in 'n enkele gevormde eenheid kombineer. Binne die kompakte behuising hanteer 'n termiese-magnetiese uitskakelingsmeganisme oorladings en kortsluitings, terwyl 'n nulvolgordestroomtransformator voortdurend die stroom wat in die lewendige en neutrale geleiers vloei vergelyk. Wanneer die verskil die gegradeerde resstroom (IΔn) oorskry, skakel die toestel binne millisekondes uit, wat die toevoer afsny voordat lekstroom mense kan benadeel of brand kan veroorsaak.

Wanneer om 'n RCBO te kies: finale subkringe wat beide oorstroombeskerming en persoonlike lekkasiebeskerming benodig - buite-houers, toestelkringe, motorhuise, kelders, badkamers en ander klam of maklik toeganklike plekke.

Die DABL-63 behoort aan die RCBO-klas: een toestel, drie beskermings - die mees ruimte- en kostedoeltreffende keuse vir enkelfase huishoudelike finale stroombane.

Hoe om die regte RCBO te kies?

1. Nominale stroom (In): pas by die aaneenlopende las van die stroombaan, met kopruimte vir aanloopstrome van toestelle (bv. 40A dek standaard huishoudelike toestelstroombane).

2. Breekvermoë (Icn): moet hoër wees as die voornemende kortsluitstroom by die installasiepunt; 6kA dek tipiese residensiële en ligte kommersiële foutvlakke.

3. Pale: 1P+N vir enkelfase finale stroombane met kompakte DIN-spoormontering.

4. Trippel-eienskap: C-kurwe (5–10× In) vir algemene huishoudelike en toestelvragte; B-kurwe vir sensitiewe elektronika; D-kurwe vir motor aansit.

5. Standaarde en sertifisering: IEC/EN 61009-1 voldoening en CE-merk is die basislyn vir internasionale projekte.

6. Toepassing: buite-houers, toestelstroombane en motorhuis-/kelderbeligting mag hoër sensitiwiteit vereis as algemene binnenshuise stroombane.

Hoe 'n goed-gespesifiseerde RCBO lyk

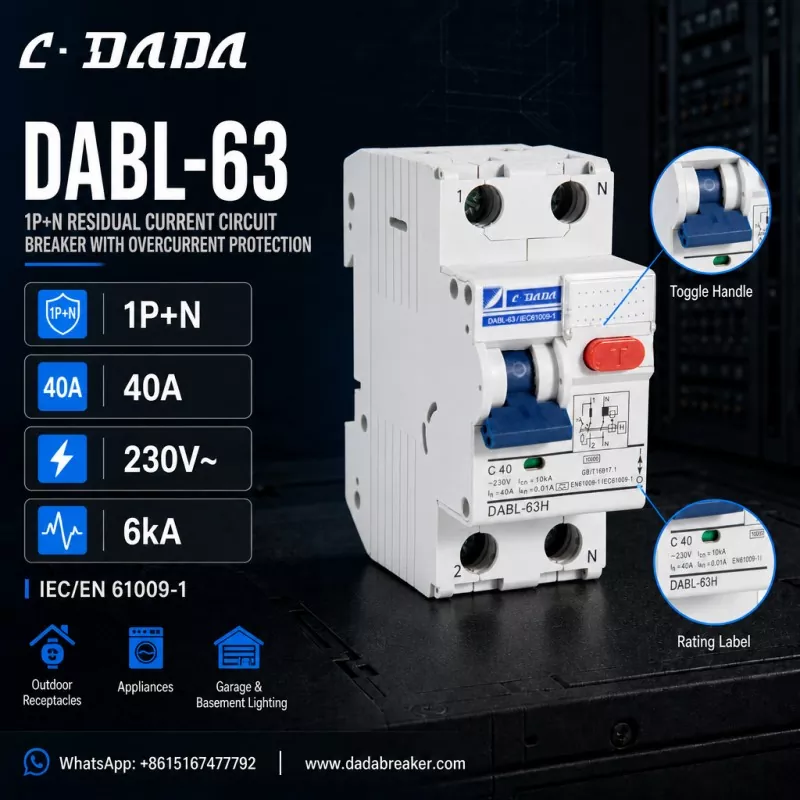

Om dit konkreet te maak, oorweeg die DABL-63 vanC·DADA Elektries, 'n 1P+N resstroombreker met oorstroombeskerming wat illustreer waarna om te kyk in hierdie klas toestel:1P+N-konfigurasie

● Lewendige paal geskakel en neutraal gevolg, kompak vir standaard DIN-spoorverdeelborde 40A nominale stroom (In)

● Met C-kurwe tripping (C40) 230V~ nominale spanning

● 6kA breekvermoë (Icn)

● IΔn = 0.01A (10mA) hoë-sensitiwiteit resstroombeskerming

● IEC/EN 61009-1 voldoening

● Rooi T-toetsknoppie vir periodieke funksionele kontroles, terminale gemerk 1/2/N, graderingetiket en stroombaandiagram gedruk op die behuising

● Gebou vir buitehouers, huishoudelike toestelle, motorhuis- en kelderbeligting

Die logika agter hierdie spesifikasie

’n 40A, 1P+N-raam met 10mA hoë-sensitiwiteit lekkasiebeskerming dek die meeste residensiële finale stroombane: 40A pas by die las van algemene toestel- en sokkringe, 1P+N hou die toestel kompak vir stampvol verdeelborde, en die 10mA sensitiwiteit bied 'n ekstra laag van persoonlike beskerming rondom kinders en buiteluggebiede wat dit nodig het.

Gereelde vrae

V: Wat is 'n RCBO?

A: 'n RCBO - resstroomstroombreker met oorstroombeskerming - is 'n terugsteltafel-laespanning-beskermingstoestel wat oorbelastingbeskerming, kortsluitbeskerming en resstroom- (lekkasie)beskerming in een eenheid kombineer, tipies tot 63A vir finale stroombane.

V: Wat is die verskil tussen 'n RCBO en 'n MCB?

A: 'n MCB bied slegs beskerming teen oorbelasting en kortsluiting. 'n RCBO voeg residuele stroom (lekkasie) opsporing bo-op, en ontkoppel die stroombaan wanneer lekstroom IΔn oorskry - om mense te beskerm en elektriese brande te voorkom.

V: Wat beteken IΔn = 10mA?

A: IΔn is die gegradeerde resbedryfstroom. 10mA is 'n hoë-sensitiwiteitsgradering: die toestel trap wanneer lekstroom 10mA bereik, wat vinniger persoonlike beskerming bied as die 30mA algemene gradering.

V: Wat is die DABL-63 RCBO?

A: Die DABL-63 is 'n 1P+N resstroombreker met oorstroombeskerming teen C·DADA Electric — 40A, C-kurwe, 230V~, 6kA breekvermoë en 10mA hoë-sensitiwiteit lekbeskerming, voldoen aan IEC/EN 61009-1, vir buitelugtoerustingbeligting en huishoudelike toestelle.
