MCCB met lekbeskerming

Verbeter elektriese veiligheid verder as oorlading en kortsluitingbeskerming met die CDADA DAM1L-reeks MCCB met Lekbeskerming, 'n geïntegreerde gevormde omhulselstroombreker met ingeboude resstroom (RCD/ELCB) funksionaliteit. Ontwerp deur die professionele vervaardiger Shanghai DADA Electric CO., LTD volgens internasionale standaarde, hierdie lekkasie MCCB 4P kombineer hoëprestasie kragverspreiding met lewens- en brandbesparende grondfoutopsporing.

Gegradeer van 10A tot 500A by 400V/415V, bied dit verstelbare oorblywende bedryfsstroom (30mA–1000mA) en opsionele tydsvertraging—wat pasgemaakte beskerming moontlik maak vir persoonlike veiligheid (≤30mA) of brandvoorkoming (100mA–500mA+). Met meerfase-aangedrewe elektronika bly dit in werking selfs as een fase misluk of spanning tot 50V daal, wat ongeëwenaarde betroubaarheid in kritieke infrastruktuur soos tonnels, hoë geboue, vervoerspilpunte en industriële aanlegte verseker.

Sleutel spesifikasies

Model: DAM1L-reeks – Aardlek MCCB (CBR-tipe MCCB)

Pale: 4P (standaard; 3P beskikbaar op aanvraag)

Gegradeerde stroom (in): 10A – 500A

Gegradeerde spanning: 400V / 415V AC, 50Hz

Isolasiespanning (Ui): 400V (≤160A), 690V (>250A)

Residuele stroominstellings (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Verstelbaarheid: Ter plaatse aanpassing van I△n en rittyd (oombliklik of vertraag)

Breekvermoë tipes:

B Tipe: Basies (Inm < 100A)

S Tipe: Standaard

H-tipe: Hoë breek (>160A)

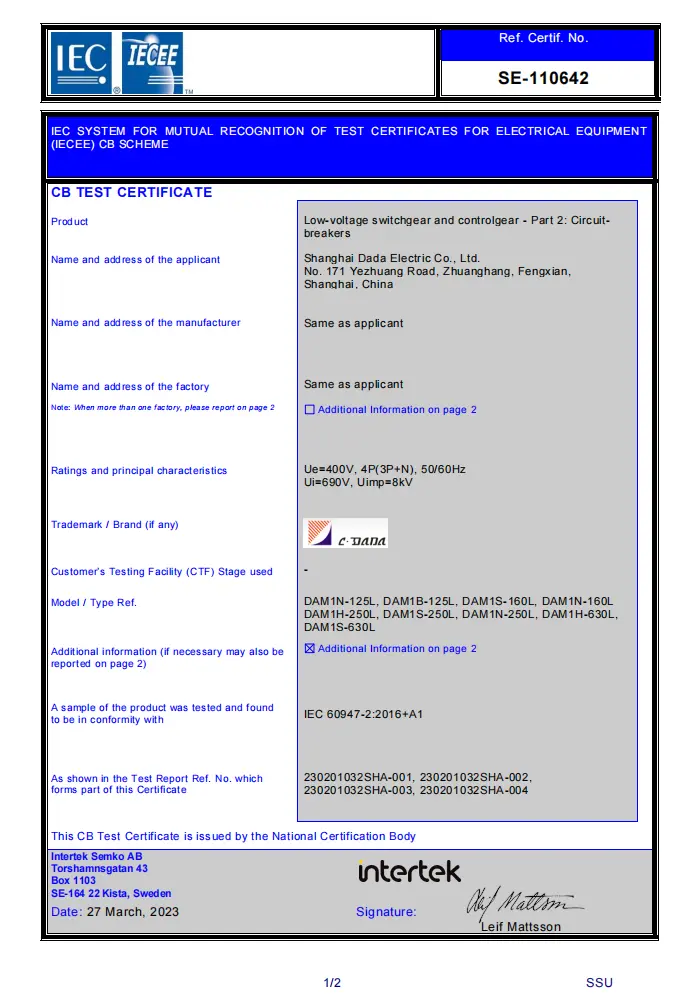

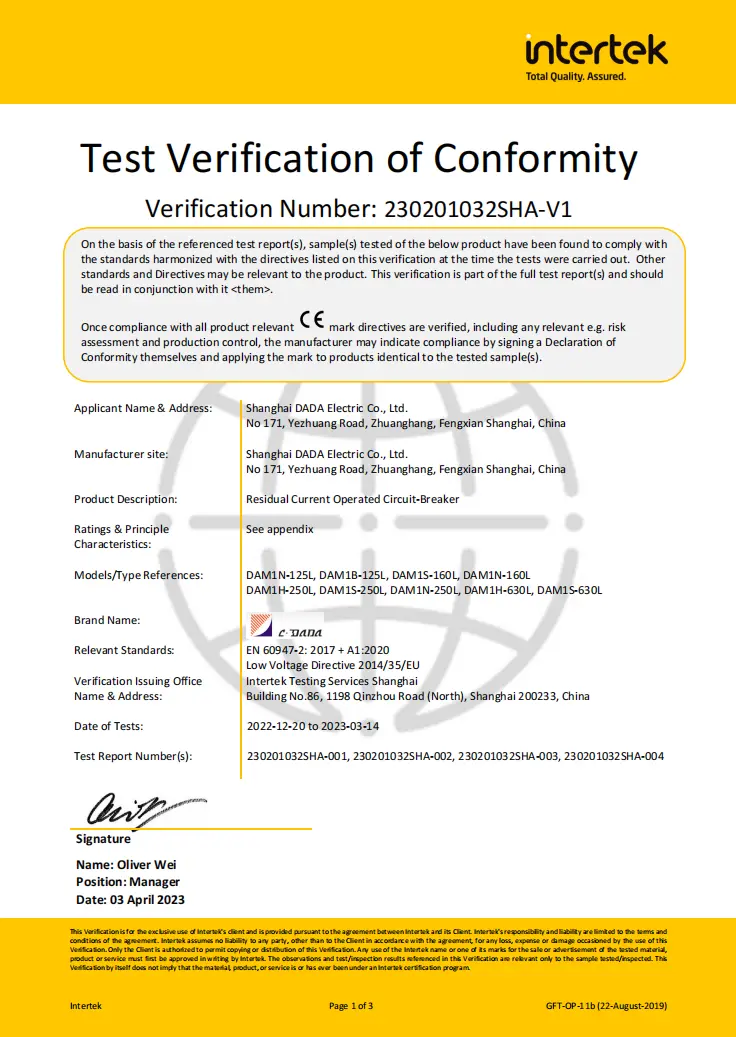

Sertifisering: CE, CB, SEMKO

Sleutel kenmerke:

★ Multi-fase aangedrewe RCD stroombaan → werk af tot 50V

★ Skei hoof- en boogkontakte

★ Druk-tot-rit toets knoppie

★ Verstelbare magnetiese instelling (0,8–1,0×In)

★ Sterk EMI/RFI anti-interferensie vermoë

★ Volledige reeks bykomstighede: shuntrit, hulp-/alarmkontakte, draaihandvatsel

Tegniese datablad

Aardlekstroombrekers (ELCB)

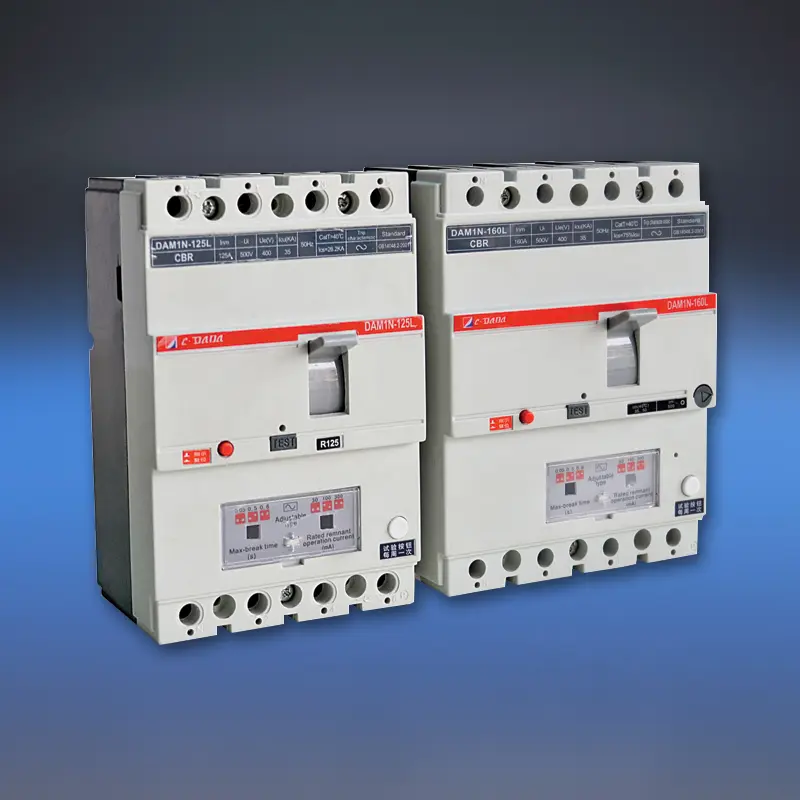

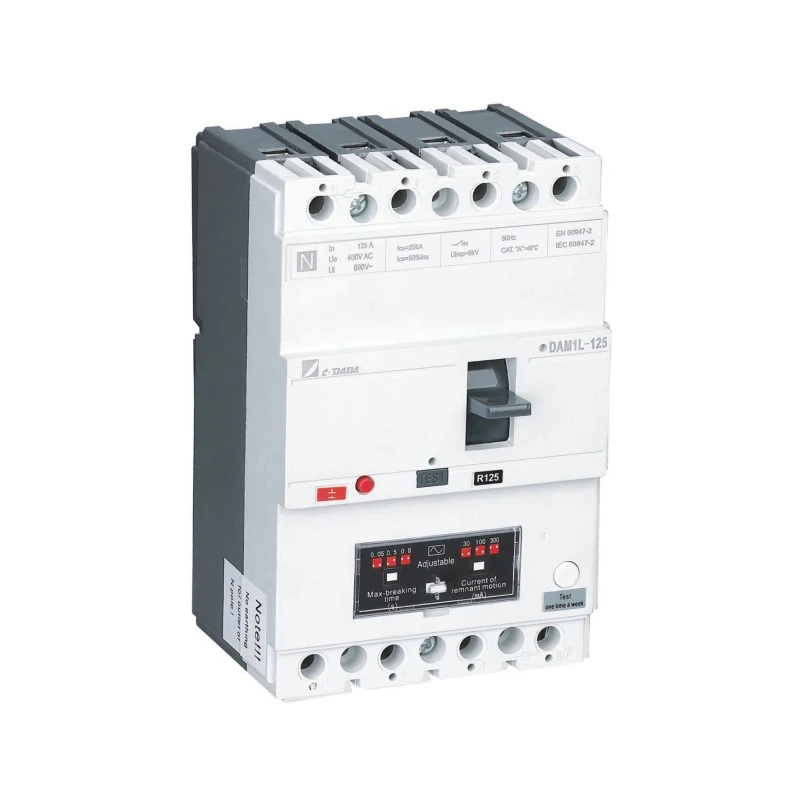

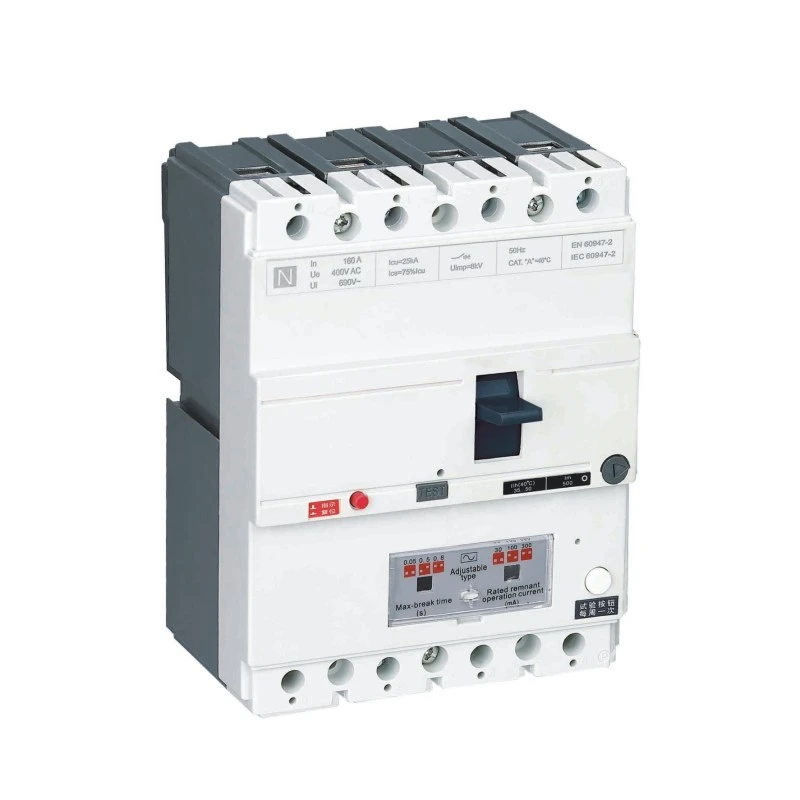

Model			DAM1-125L			DAM1-160L
Breek kapasiteitskode			B	N	S	B	N	S
Gegradeerde stroom van raamgrootte- Inm (A)			125A			160A
Gegradeerde stroom-in (40,50 of 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Aantal paal			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(piek)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Residuele stroom drempel (mA)			100-300-500			100-300-500
Tydsvertraging (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Diëlektriese eiendom (V)			2500			3000
lonisasie afstand (mm)			≤30/0			≤30/0
Uithouvermoë	Totale siklusse		8000			8000
	Elektriese Lewe		1000			1000
	Meganiese Lewe		7000			7000
Kategorie (EN 60947-2/IEC 60947-2)	Hoofkring		A/0			A/0
	Hulpkring		AC-15			AC-15
Onder spanning vrystelling			√			√
Shunt Release			√			√
Hulpkontak			√			√
Alarm kontak			√			√
Hulpkontak en alarmkontak			√			√
Hanteer operasiemeganisme			√			√
Elektriese bedryfsmeganisme			√			√
Terminale deksel			√			√
Fase skeiding			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Gewig	Vaste weergawe 3P/4P		-			-
	Inprop weergawe 3P/4P		-			-
	Teken weergawe 3P/4P uit		-			-

Waarom CDADA MCCB met lekkasiebeskerming kies?

★ Ware Geïntegreerde Veiligheid

Anders as bykomende RCD-modules, het die DAM1L ingeboude, fabrieksgekalibreerde lekkasiebeskerming - wat perfekte koördinasie verseker en versoenbaarheidskwessies uitskakel.

★ Multi-Fase Power vir RCD Circuit

Vroeë RCD's het misluk as een fase verlore gegaan het. CDADA se ontwerp gebruik alle fases om die beskermingselektronika aan te dryf, so dit bly werk selfs tydens faseverlies of erge onderspanning.

★ Dubbele beskermingsdoelwitte in een toestel

◆ 30mA: Voldoen aan IEC-vereistes vir persoonlike skokbeskerming

◆ 100mA–1000mA: Voorkom brande van isolasie-agteruitgang van klein, aanhoudende grondfoute

★ Veldverstelbaar vir werklike wêreldtoestande

Verfyn sensitiwiteit en tydsvertraging om hinderlike struikelblokke in nat omgewings (bv. karwasserye, plase) te vermy terwyl veiligheid gehandhaaf word.

★ Industriële-graad Betroubaarheid

Hoë breekvermoë (H-tipe), robuuste boogskeiding en IP20+ terminaalbeskerming maak dit geskik vir moeilike kommersiële en industriële omgewings.

★ Globale nakoming, plaaslike waarde

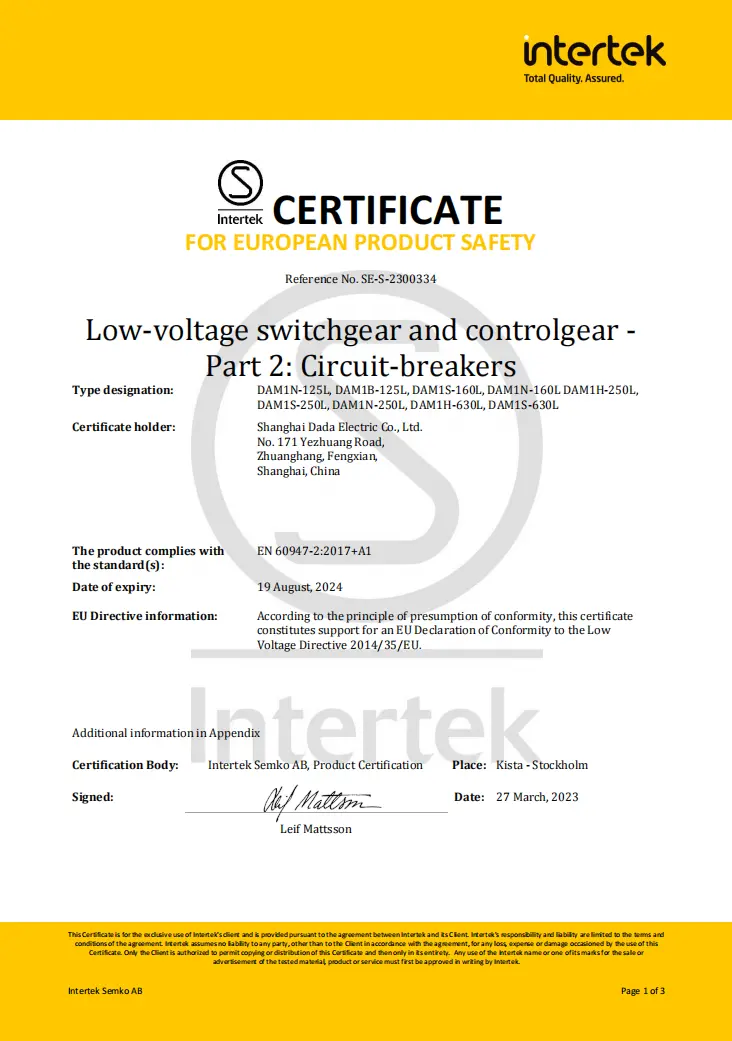

Gesertifiseer vir Europa (CE/CB), Nordiese lande (SEMKO) - ideaal vir uitvoerprojekte - met mededingende pryse van 'n betroubare Chinese vervaardiger.

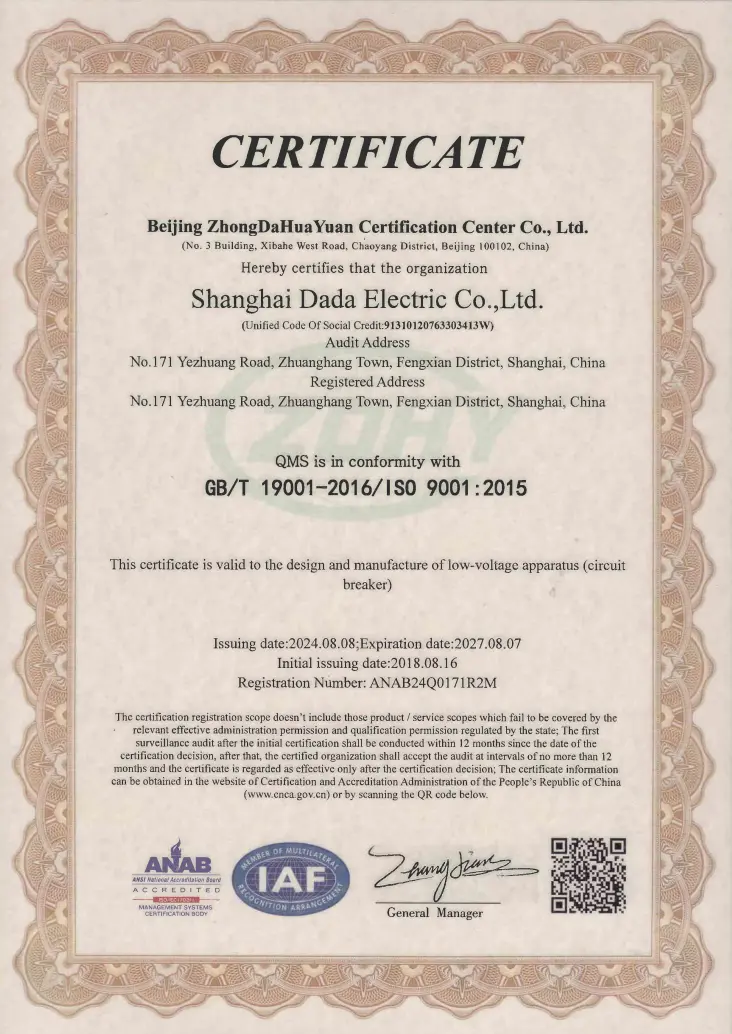

★ Ons vervaardigingsfasiliteit is gesertifiseer onder die ISO9001:2015 Kwaliteitbestuurstelsel.

Tipiese toepassings

Residensieel met hoë geboue: hoofinkomste of vloerpanele (300mA vir vermindering van brandrisiko)

Tonnels en moltreine: Kritieke infrastruktuur wat foutveilige lekopsporing vereis

Hospitale en skole: 30mA-beskerming in nat areas (laboratoriums, toilette)

Nywerheidsaanlegte: Motorvoerders met grondfoutmonitering

Konstruksieterreine: Tydelike kragverspreiding met personeelbeskerming

Gereelde vrae

V1: Wat is die verskil tussen 'n standaard MCCB en 'n MCCB met lekkasiebeskerming?

A1: 'n Standaard MCCB beskerm slegs teen oorlading en kortsluitings. Die DAM1L voeg oorblywende stroom (aardlekkasie) opsporing by - uitskakel wanneer stroom na die grond lek (bv. deur 'n persoon of beskadigde isolasie), wat elektriese skok of brand voorkom.

V2: Kan ek 'n 100A MCCB RCD vir persoonlike beskerming gebruik?

A2: Slegs as dit op 30mA gestel is. Die nominale stroom (100A) definieer lasvermoë; die oorblywende instelling (I△n) definieer veiligheidsfunksie. Vir skokbeskerming moet I△n ≤30mA wees, ongeag In.

V3: Waarom het die RCD-stroombaan meerfasekrag nodig?

A3: As dit slegs deur een fase aangedryf word, sal 'n enkelfase-onderbreking lekkasiebeskerming deaktiveer. CDADA se multi-fase ontwerp verseker dat die RCD aktief bly selfs tydens faseverlies of lae spanning (tot 50V) - van kritieke belang vir veiligheidskontinuïteit.

V4: Is die 4P lekkasie MCCB geskik vir TT- of TN-S-stelsels?

A4: Ja—dit is ontwerp vir TT-, TN-S- en IT-stelsels. Die 4P-ontwerp breek alle fases en neutraal, noodsaaklik vir TT-stelsels waar neutraal nie betroubaar stroomop geaard is nie.

V5: Hoekom kies CDADA bo modulêre RCD + MCCB kombinasies?

A5: CDADA DAM1L bied:

● Kleiner voetspoor (geïntegreerde vs. twee toestelle)

● Gewaarborgde koördinasie (geen wanpasrisiko nie)

● Laer koste en kompleksiteit van bedrading

● Hoër betroubaarheid (enkel verseëlde eenheid)

● On-site verstelbaarheid nie moontlik met vaste-sensitiwiteit RCD's
