'n Praktiese Gids vir Stroombrekers met Gevormde Omhulsel

2026-08-25 0 Los vir my 'n boodskap

Wat is 'n MCCB?

'n MCCB -gegote omhulsel stroombreker— is 'n laespanning beskermende toestel wat outomaties 'n stroombaan ontkoppel wanneer dit oorlading of kortsluiting toestande bespeur. Anders as 'n lont, kan dit na 'n reis teruggestel en hergebruik word. Binne die gevormde omhulsel hanteer 'n termiese-magnetiese uitskakelingsmeganisme twee take: 'n termiese element reageer op volgehoue oorlading, terwyl 'n magnetiese element onmiddellik op kortsluitingsfoute reageer. Die resultaat is beskerming wat ooreenstem met die manier waarop werklike elektriese ladings optree.

Wanneer om 'n MCCB te kies: hoofinkomende toevoerders, driefase-verspreidingspanele, groot motorstroombane, of enige punt waar die voornemende kortsluitstroom oorskry wat 'n MCB kan onderbreek.

Wanneer 'n MCB genoeg is: finale subkringe met beskeie vragte en lae foutvlakke - residensiële borde, beligting en sokkringe.

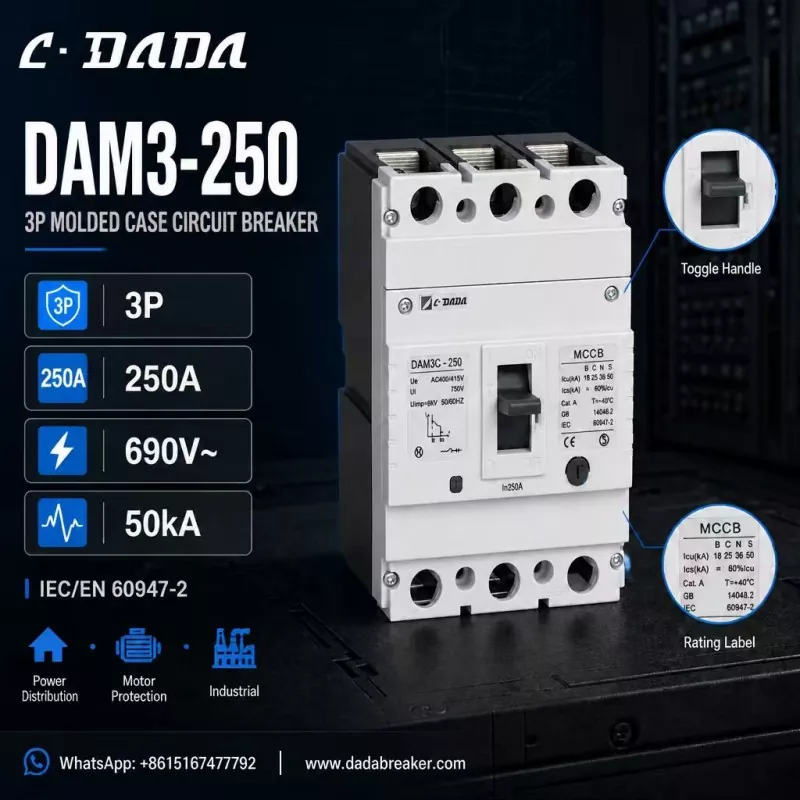

250A three-pole MCCB

Hoe om die regte MCCB te kies

Gegradeerde stroom (in)

1. — pas by die deurlopende las, en laat kopruimte toe vir aansitstrome van motors.

Breekvermoë (Icu / Ics)

2. — moet hoër wees as die voornemende kortsluitstroom by die installasiepunt. Hoe hoër die foutvlak, hoe hoër die Icu wat jy nodig het.

Pole

3. — 3P vir driefasestelsels, 4P waar die neutrale ook ontkoppel moet word.

Spanning graderings

4. — kontroleer gegradeerde operasionele spanning (Ue), isolasiespanning (Ui) en impulsweerstand (Uimp) teen die stelsel.

Standaarde en sertifisering

5. — IEC/EN 60947-2 voldoening en CE-merk is die basislyn vir internasionale projekte.

Aansoek

6. — motorbeskerming, kragverspreiding en industriële installasies mag verskillende raamgraderings en rit-eienskappe vereis.

Hoe 'n goed-gespesifiseerde 250A MCCB lyk:

Om dit konkreet te maak, oorweeg die DAM3-250 van C·DADA Electric - 'n 250A driepolige MCCB wat illustreer waarna om in hierdie klas toestel te kyk:

3P konfigurasie

● met 'n 250A-aanslagstroom (In), geskik vir driefase-verdeelborde

Spanning graderings:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Breekvermoë tot 50kA

● — Icu van 18/25/36/50 kA oor die B/C/N/S-variante, sodat installeerders foutvlakke by verskillende punte van die netwerk kan pas

IEC/EN 60947-2 en GB 14048.2 voldoening

● CE-gemerk, met 'n duidelike AAN/UIT-skakelhandvatsel vir sigbare bedryfstatus

● Gebou vir kragverspreiding, motorbeskerming en industriële toepassings

Die logika agter hierdie spesifikasie: 'n 250A, 3-pool raam met 50kA klas breekvermoë dek die meerderheid van die paneelbouer en kontrakteur behoeftes - van hoofverspreidingsborde tot motor toevoer stroombane - terwyl die veelvuldige Icu variante jou toelaat om regte grootte koste teen werklike foutvlakke.

Keuraanbeveling

● Vir finale stroombane tot ~125A met lae foutvlakke, is 'n MCB die ekonomiese keuse.

● Vir hoofverspreiding, motorbeskerming en industriële skakeltuig, kies 'n MCCB met breekvermoë wat die installasie se voornemende kortsluitstroom oorskry.

● As jy twyfel, maak een klas groter op breekvermoë: die kosteverskil is klein, terwyl die beskermingsmarge die verskil tussen 'n geringe fout en 'n groot onderbreking kan wees.

Gereelde vrae

V: Wat is 'n MCCB?

A: Agegote omhulsel stroombrekeris 'n terugstelbare laespanning beskermende toestel wat 'n stroombaan ontkoppel by oorlading of kortsluiting, ontwerp vir hoër strome en foutvlakke as 'n miniatuur stroombreker.

V: Wat beteken Icu op 'n MCCB?

A: Icu is die uiteindelike kortsluiting-breekvermoë - die maksimum foutstroom wat die breker kan onderbreek. Ics is die diensbreekvermoë, die vlak wat dit herhaaldelik kan onderbreek en operasioneel kan bly.

V: Hoe kies ek die breekvermoë vir my MCCB?

A: Kies 'n Icu-gradering hoër as die voornemende kortsluitstroom by die installasiepunt. Verspreidingsborde met hoë transformatorkapasiteit of lang industriële toevoerders benodig tipies 36–50kA klas toestelle.

V: Wat is die DAM3-250 MCCB?

A: Die DAM3-250 is 'n 250A driepolige gevormde omhulselstroombreker van C·DADA Electric, gegradeer tot 690V met breekvermoë tot 50kA, vir kragverspreiding, motorbeskerming en industriële toepassings.
