AnMCCB met lekkasiebeskermingkombineer konvensionele gevormde omhulsel-stroombrekerfunksies met resstroombeskerming in een gekoördineerde oplossing. Vir kommersiële geboue, nywerheidsfasiliteite, toerustingvervaardigers en elektriese kontrakteurs kan dit 'n algemene uitdaging aanspreek: die beskerming van 'n kragkring teen oorladings en kortsluitings terwyl dit ook potensieel gevaarlike lekstroom opspoor.
Die sleutel is nie bloot om 'n breker met meer funksies te kies nie. Die toestel moet ooreenstem met die stelselspanning, aangeslane stroom, kortsluitingtoestande, poolkonfigurasie, lekstroominstelling, installasie-omgewing en koördinasievereistes. Hierdie gids verduidelik hoe die tegnologie werk, watter probleme dit aanspreek, en wat kopers moet verifieer voordat hulle 'n MCCB met lekkasiebeskerming spesifiseer.
Inhoudsopgawe
- 1. Wat is 'n MCCB met lekbeskerming?
- 2. Hoe werk lekkasiebeskerming?
- 3. Watter elektriese probleme kan dit aanspreek?
- 4. Waarom MCCB en lekkasiebeskerming kombineer?
- 5. Waar word 'n MCCB met lekkasiebeskerming gebruik?
- 6. Wat moet kopers nagaan voor keuring?
- 7. Sleutelparameters verduidelik
- 8. MCCB met Lekbeskerming vs. Afsonderlike Beskermingstoestelle
- 9. Installasie- en instandhoudingsoorwegings
- 10. Sjanghai DaDa Electric Co., Ltd. en Lekbeskermingsoplossings
- 11. Gereelde Vrae
- 12. Gevolgtrekking
1. Wat is 'n MCCB met lekbeskerming?
'n Gegote omhulselstroombreker, wat algemeen 'n MCCB genoem word, is ontwerp om laespanning elektriese stroombane teen toestande soos oorlading en kortsluiting te beskerm. Anders as 'n basiese beskermende skakelaar, kan 'n MCCB oor 'n wye reeks huidige graderings en onderbrekingskapasiteite gekies word, wat dit geskik maak vir kommersiële en industriële verspreidingstelsels.
AnMCCB met lekkasiebeskermingvoeg resstroom- of aardlek-opsporing by hierdie konvensionele beskermingsfunksies. Wanneer 'n abnormale lekstroom bespeur word en die gekonfigureerde bedryfsvlak bereik, kan die beskermingsmeganisme 'n rit begin en die geaffekteerde stroombaan ontkoppel.
Hierdie kombinasie is veral nuttig wanneer elektriese ontwerpers veelvuldige lae beskerming wil hê sonder om 'n onnodig ingewikkelde paneelrangskikking te skep. Kommersiële produkte is beskikbaar as geïntegreerde MCCB-plus-resstroomoplossings of as MCCB's gekombineer met versoenbare resstroommodules. IEC 60947-2 sluit vereistes in vir stroombrekers wat resstroombeskerming insluit, terwyl vervaardigers verskillende konfigurasies en verstellingsreekse kan verskaf.
2. Hoe werk lekkasiebeskerming?
In 'n gesonde elektriese stroombaan moet die stroom wat deur die uitgaande geleiers vloei toepaslik ooreenstem met die stroom wat deur die stroombaan terugkeer. 'n Lektoestand vind plaas wanneer 'n deel van die stroom 'n onbedoelde pad neem, soos deur isolasie agteruitgang, gekoppelde toerusting of 'n persoon wat kontak maak met 'n geaktiveerde deel.
Lekbeskerming monitor die resstroom wat met hierdie wanbalans geassosieer word. As die gemete resstroom die toestel se gekonfigureerde bedryfsdrempel oorskry, stuur die beskermingstelsel 'n ritsein na die MCCB-meganisme.
Afhangende van die produkontwerp, kan lekkasiebeskerming verstelbare resbedryfstroom, tydsvertraging, toetsfunksionaliteit, alarmaanduiding of ander moniteringsfunksies verskaf. Kommersiële MCCB-lekbeskermingsprodukte toon dat sensitiwiteit- en vertraginginstellings aansienlik kan verskil volgens die beoogde toepassing.
Waarom is dit anders as oorladingsbeskerming?
Oorladingsbeskerming en lekkasiebeskerming reageer op verskillende probleme. 'n Oorbelaste stroombaan kan oormatige stroom trek omdat te veel vragte gekoppel is of omdat toerusting buite sy beoogde kapasiteit werk. 'n Lekfout het egter betrekking op stroom wat uit sy beoogde geleidende pad ontsnap.
Die verhoging van die oorbelastingbeskermingsvermoë bied dus nie outomaties geskikte lekkasiebeskerming nie. Die twee funksies moet afsonderlik oorweeg word wanneer 'n elektriese verspreidingstelsel ontwerp word.
3. Watter elektriese probleme kan dit aanspreek?
Elektriese toerusting wat in fabrieke, kommersiële geboue en infrastruktuurprojekte gebruik word, kan vir lang tydperke onder veeleisende toestande werk. Vog, stof, isolasie veroudering, meganiese skade, installasiefoute en toerusting agteruitgang kan alles bydra tot abnormale stroompaaie.
Beskadigde of verouderde isolasie kan onbedoelde stroompaaie skep wat dalk nie soos 'n konvensionele kortsluiting optree nie.
Residuele stroombeskerming kan help om lekkasietoestande op te spoor wat vinnige stroombaanontkoppeling vereis.
Die kombinasie van beskermingsfunksies kan die reëling vereenvoudig in vergelyking met die gebruik van verskeie onafhanklike komponente.
Die werklike beskermingsvlak hang af van die volledige elektriese stelsel, toestelkonfigurasie en installasietoestande. ’n MCCB met lekkasiebeskerming moet dus as een deel van ’n behoorlik gemanipuleerde beskermingskema behandel word eerder as as ’n universele oplossing vir elke elektriese gevaar.
4. Waarom MCCB en lekkasiebeskerming kombineer?
Vir baie elektriese projekte is die hoofaantrekking die vermoë om verskeie beskermingsvereistes binne 'n gekoördineerde toestelreëling aan te spreek. Dit kan waardevol wees waar paneelspasie, installasietyd en stelselkoördinasie belangrik is.
1. Veelvuldige beskermingsfunksies
'n Toestel wat behoorlik gekonfigureer is, kan oorlading, kortsluiting en resstroombeskerming binne dieselfde beskermingsargitektuur bied. Dit maak dit makliker vir ingenieurs om 'n gedefinieerde beskermingstrategie vir 'n toevoer- of verspreidingskring daar te stel.
2. Meer doeltreffende paneelontwerp
Geïntegreerde of nou ooreenstemmende beskermingskomponente kan die behoefte aan aparte toestelle, bedrading en monteerreëlings verminder. Vervaardigers van res-stroom-beskermde MCCB's beklemtoon spesifiek kompakte installasie en verminderde komponentvereistes as praktiese voordele.
3. Verstelbare beskerming
Sommige produkte bied verstelbare resstroomdrempels en tydvertragings. Dit laat toe dat die beskermingsreëling by verskillende stroombane aangepas kan word in plaas daarvan om op een vaste instelling vir elke toepassing staat te maak.
4. Makliker Stelselbeplanning
Wanneer oorlading, kortsluiting en lekkasievereistes saam oorweeg word, kan ingenieurs die volledige beskermingstrategie evalueer in plaas daarvan om individuele komponente onafhanklik te kies.
5. Waar word 'n MCCB met lekkasiebeskerming gebruik?
Die toepaslike toepassing hang af van die elektriese ontwerp, plaaslike vereistes en produkspesifikasies. Tipiese toepassingsareas sluit in:
- Kommersiële gebou verspreidingsborde
- Industriële kragverspreidingstelsels
- Fabrieksproduksietoerusting
- Motor- en masjinerievoerders
- Werkswinkels en vervaardigingsfasiliteite
- Infrastruktuur en nutsinstallasies
- Elektriese toerusting wat aardlekmonitering vereis
- Verspreidingstelsels waar paneelspasie beperk is
- Projekte wat gekoördineerde oorlading, kortsluiting en resstroombeskerming vereis
MCCB's word wyd gebruik in industriële en kommersiële verspreiding omdat hul huidige graderings en onderbrekingsvermoë toepassings buite die tipiese reeks klein takstroombrekers kan dek.
6. Wat moet kopers nagaan voor keuring?
Die keuse van 'n MCCB met lekkasiebeskerming wat slegs op gegradeerde stroomsterkte gebaseer is, kan probleme tydens installasie veroorsaak. Kopers moet die vervaardiger of elektriese ingenieur van voldoende stelselinligting voorsien voordat 'n model bevestig word.
- Gegradeerde stroom:Bepaal die verwagte deurlopende las en kies 'n geskikte stroomaanslag gebaseer op die volledige stroombaanontwerp.
- Bedryfspanning:Bevestig die stelselspanning en of die produk geskik is vir die beoogde AC-toepassing.
- Aantal pale:Kyk of die stelsel 3P, 4P of 'n ander konfigurasie vereis.
- Kortsluiting vermoë:Verifieer die beskikbare voornemende foutstroom en maak seker dat die breker 'n toepaslike onderbrekingsgradering het.
- Lekkasie sensitiwiteit:Bepaal die oorblywende bedryfsstroom wat benodig word vir die beoogde beskermingstrategie.
- Tydsvertraging:Oorweeg of oombliklike werking of 'n tydvertraagde reaksie nodig is vir koördinasie met stroomop- of stroomaftoestelle.
- Installasie voorwaardes:Hersien omgewingstemperatuur, omhulsel, humiditeit, hoogte bo seespieël en ander relevante omgewingsfaktore.
- Standaarde en sertifisering:Bevestig die standaarde en goedkeurings wat in die teikenmark vereis word.
7. Sleutelparameters verduidelik
Die volgende parameters is veral belangrik wanneer verskillende MCCB-lekbeskermingsprodukte vergelyk word.
| Parameter | Hoekom dit saak maak | Wat kopers moet bevestig |
|---|---|---|
| Gegradeerde stroom (in) | Definieer die stroomvlak wat die stroombreker ontwerp is om onder gespesifiseerde toestande te dra. | Pas die breker by die stroombaanlading en geleierontwerp. |
| Nominale spanning (Ue) | Definieer die elektriese bedryfspanning vir die toepassing. | Bevestig verenigbaarheid met die stelselspanning. |
| Breekvermoë | Dui die foutstroom aan wat die breker veilig onder bepaalde toetstoestande kan onderbreek. | Vergelyk die produkgradering met die beskikbare kortsluitstroom. |
| Lekstroominstelling | Bepaal die resstroomvlak waarteen die lekkasiebeskerming werk. | Bevestig die vereiste sensitiwiteit en aanpassingsreeks. |
| Tydsvertraging | Kan help om lekkasiebeskerming met ander beskermende toestelle te koördineer. | Kontroleer of die vereiste reaksie onmiddellik of vertraag is. |
| Aantal Pole | Bepaal watter geleiers geskakel en beskerm word. | Bevestig 3P, 4P of ander vereiste konfigurasie. |
| Standaarde | Verskaf 'n raamwerk vir produkprestasie en toetsing. | Verifieer die toepaslike OVK-, streek- en projekvereistes. |
Huidige kommersiële produkte met resstroombeskerming kan byvoorbeeld verskillende kombinasies van nominale stroom, poolkonfigurasie, bedryfspanning en breekvermoë bied. Hierdie spesifikasies moet altyd teen die werklike produkdatablad gekontroleer word eerder as om uit die produkkategorie alleen aanvaar te word.
8. MCCB met Lekbeskerming vs. Afsonderlike Beskermingstoestelle
Beide geïntegreerde en afsonderlike beskermingsreëlings kan tegnies gepas wees. Die beter konfigurasie hang af van die projek se elektriese argitektuur, ruimtevereistes, koördineringstrategie en verkrygingsvoorkeure.
| Oorweging | MCCB met lekbeskerming | Afsonderlike beskermingsreëling |
|---|---|---|
| Paneeluitleg | Kan 'n kompakte rangskikking verskaf. | Mag addisionele monteerspasie benodig. |
| Bedrading | Kan interkonneksie tussen afsonderlike beskermingskomponente verminder. | Mag addisionele bedrading en koördinasie vereis. |
| Beskermingsfunksies | Ontwerp rondom 'n gekombineerde beskermingsreëling. | Funksies kan onafhanklik gekies word. |
| Onderhoud | Minder afsonderlike komponente kan inspeksie vereenvoudig. | Afsonderlike komponente kan afsonderlik vervang word, afhangende van die ontwerp. |
| Pasmaak | Hang af van beskikbare breker- en lekkasiebeskermingskonfigurasies. | Kan buigsaamheid bied deur verskillende toestelle te kombineer. |
Die belangrike punt is dat integrasie nie outomaties geskiktheid beteken nie. Die gekose kombinasie moet steeds aan die elektriese vereistes van die installasie voldoen.
9. Installasie- en instandhoudingsoorwegings
Korrekte installasie is net so belangrik as om die regte breker te kies. Selfs 'n goed ontwerpte MCCB met lekkasiebeskerming lewer dalk nie die beoogde werkverrigting as die bedrading, aardingsreëling, instellings of installasie-omgewing verkeerd is nie.
Gaan die bedrading noukeurig na
Volg die vervaardiger se bedradingsdiagram en installasie-instruksies. Die fase- en neutrale geleiers, waar van toepassing, moet korrek gerangskik wees sodat die resstroomdetectiestelsel soos bedoel kan werk.
Verifieer die lekkasie-instelling
Moenie aanvaar dat die laagste beskikbare lekstroom-instelling outomaties gepas is nie. Die instelling moet ooreenstem met die beoogde beskermingsfunksie en die elektriese eienskappe van die stroombaan.
Oorweeg selektiwiteit
Groot verspreidingstelsels kan verskeie beskermende toestelle bevat. Hulle bedryfseienskappe moet saam hersien word sodat 'n toepaslike stroomaffout nie 'n veel groter gedeelte van die installasie onnodig ontkoppel nie.
Voer funksionele toetse uit
Waar die produk 'n toetsfunksie verskaf, moet toetsing die vervaardiger se aanbevole prosedure en die vereistes van toepassing op die installasie volg. Sommige resstroomtoestelle bied toetsfunksies en bykomende moniteringskenmerke.
10. Sjanghai DaDa Electric Co., Ltd. en Lekbeskermingsoplossings

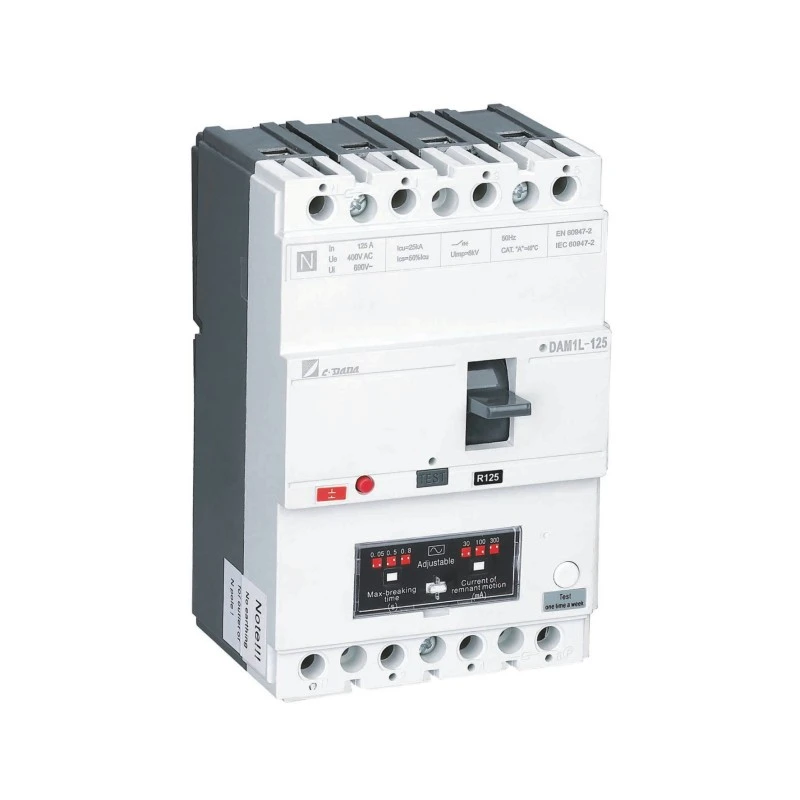

Sjanghai DaDa Electric Co., Ltd. verskaf MCCB-oplossings wat ontwerp is vir toepassings waar konvensionele stroombaanbeskerming en lekkasiebeskerming moet saamwerk. Sy DAM1L-reeks is 'n voorbeeld van 'n MCCB met geïntegreerde resstroombeskerming, ontwerp vir toepassings, insluitend die bou van elektriese stelsels, industriële terreine en ander laespanningverspreidingsomgewings.
Die produkinligting dui konfigurasies aan soos vierpolige konstruksie, 'n breë aanslagstroomreeks en verstelbare aardlekbeskerming. Afhangende van die model, kan lekkasie-bedryfstroom oor 'n bepaalde reeks gekonfigureer word, sodat die beskermingstrategie by verskillende toepassings aangepas kan word.
Vir oorsese kopers, verspreiders, paneelbouers en elektriese kontrakteurs is die nuttigste benadering om die verskaffer van die projekvereistes te voorsien voordat 'n kwotasie aangevra word. Dit help om te bepaal of die vereiste stroomgradering, paalrangskikking, lekkasie-instelling, breekvermoë en sertifisering beskikbaar is in die beoogde konfigurasie.
Inligting om by 'n navraag in te sluit
- Vereiste gegradeerde stroom
- Stelselspanning en frekwensie
- Aantal pale
- Vereiste lekstroom-sensitiwiteit
- Vereiste tydsvertragingsfunksie
- Verwagte kortsluitstroom of vereiste breekvermoë
- Installasie omgewing
- Teikenmark- en sertifiseringsvereistes
- Vereiste hoeveelheid
- OEM of pasgemaakte vereistes, indien van toepassing
Die verskaffing van hierdie besonderhede aan die begin kan tegniese kommunikasie doeltreffender maak en die risiko verminder om 'n breker te kies wat nie by die finale installasie pas nie.
11. Gereelde Vrae
Lekbeskerming bespeur oorblywende stroom wat veroorsaak word deur 'n onbedoelde stroompad en kan breker-tripping inisieer wanneer die gekonfigureerde bedryfsdrempel bereik word. Dit spreek 'n ander toestand aan as konvensionele oorbelasting- en kortsluitingbeskerming.
Nee. 'n Gewone MCCB bied funksies soos oorlading en kortsluitingbeskerming, terwyl 'n lekkasie-beskermde opset res-stroom opsporing en beskerming byvoeg.
Lekbeskerming kan help om sekere abnormale stroompaaie op te spoor wat kan bydra tot elektriese gevare. Brandvoorkoming hang egter af van die volledige elektriese installasie, toerustingtoestand, beskermingsinstellings en toepaslike veiligheidsmaatreëls.
Daar is geen enkele instelling wat geskik is vir elke installasie nie. Die toepaslike waarde hang af van die beskermingsdoelwit, kringeienskappe, toerusting en toepaslike elektriese vereistes. Die instelling moet deur gekwalifiseerde personeel bepaal word.
’n MCCB-konfigurasie word gewoonlik rondom konvensionele stroombrekerbeskermingsfunksies ontwerp, maar die presiese beskermingsfunksies hang af van die spesifieke model en trip-eenheid-konfigurasie. Verifieer altyd die vervaardiger se tegniese dokumentasie.
IEC 60947-2 is 'n belangrike standaard vir laespanningstroombrekers en sluit vereistes in wat verband hou met stroombrekers wat resstroombeskerming insluit. Streeksstandaarde en projekspesifieke vereistes kan ook van toepassing wees.
Ja, geskikte modelle kan in industriële verspreiding en toerustingtoepassings gebruik word wanneer hul elektriese graderings, beskermingseienskappe en omgewingspesifikasies ooreenstem met die installasie.
Verskaf die vereiste stroom, spanning, pole, breekvermoë, lekstroom-instelling, tydsvertragingsvereiste, installasievoorwaardes, hoeveelheid en teikensertifisering. Dit gee die vervaardiger genoeg inligting om 'n toepaslike konfigurasie aan te beveel.
12. Gevolgtrekking
'n MCCB met lekkasiebeskerming spreek twee belangrike areas van elektriese beskerming aan: konvensionele oorstroombeskerming en opsporing van resstroom. Deur hierdie funksies in 'n gekoördineerde oplossing te bring, kan dit help om kragverspreidingsontwerpe te vereenvoudig waar elektriese veiligheid, paneelruimte en stelselkoördinasie belangrik is.
Die belangrikste stap is om verby die produknaam te kyk. Aanslagstroom, bedryfspanning, breekvermoë, poolkonfigurasie, leksensitiwiteit, tydsvertraging, installasietoestande en toepaslike standaarde beïnvloed almal of 'n spesifieke MCCB geskik is vir 'n projek.
Vir kopers wat lekkasiebeskermde MCCB's vir kommersiële geboue, industriële fasiliteite, verspreidingspanele of OEM-toepassings evalueer, is die werk direk vanaf die werklike elektriese vereistes die betroubaarste manier om 'n geskikte konfigurasie te identifiseer.
