Duursame motorbeskermingsstroombrekervervaardiger

CDADAis 'n professionele vervaardiger van Motor Protection Circuit Breakers, met 'n 52 400 m² produksiefasiliteit en omvattende produksielyne. Met 20 jaar ondervinding in die vervaardiging en verkope van hierdie produkte, bied ons gevorderde en duursame oplossings wat aangepas kan word om aan spesifieke bedryfsvereistes te voldoen.

Wat is 'n motorbeskermingsstroombreker?

A Motorbeskermingsstroombreker (MPCB), ook bekend as 'nmotor stroombreker ofhandmotoraansitter, is 'n gespesialiseerdeelektromeganiese beskermingstoestelspesifiek ontwerp om elektriese motors teen bedryfsfoute te beskerm. Anders as MCCB's vir algemene doeleindes, integreer MPCB'soorbelastingbeskerming, kortsluitingbeskerming en handskakeling in 'n enkele kompakte eenheid, geoptimaliseer vir die unieke vereistes van motor se aansit- en looptoestande.

Bedryf onderIEC 60947-4-1 (kontaktors en motoraansitters) enIEC 60947-2 (stroombrekers), MPCB's hanteer huidige graderings vanaf0,63A tot 100A (uitbreiding na150A in gespesialiseerde reekse), met verstelbare termiese instellings om by spesifieke motorvollasstrome te pas. Hulle is ontwerp om motor te weerstaaninstroomstrome (tipies 6-8× vollasstroom tydens opstart) sonder hinderlike uitskakeling, terwyl dit presiese beskerming bied teen volgehoue oorladings en fasefoute.

Die bepalende voordeel van MPCB's lê in hulmotor-geoptimaliseerde rit-eienskappe- termiese elemente wat gekalibreer is vir motorverhittingskurwes en magnetiese uitstappies, is ver bo aanvangstroom, maar onder skadelike foutvlakke. Dit skakel die behoefte aan aparte kontaktors en oorladingsrelais in baie toepassings uit, wat paneelspasie en installasiekompleksiteit verminder.

MPCB-produkkategorieë en -konfigurasies

Klassifikasie	Tik	Huidige reeks	Sleutel kenmerke
Raamgrootte	Kompak (NS2-25-reeks)	0,63A – 25A	DIN-rail montage, 100kA Icu by 400V, skroef/veer terminale
	Standaard (NS2-32-reeks)	0.1A – 32A	Uitgebreide omvang, termiese-magnetiese trip, fase-onderbrekingsbeskerming
	Krag (NS2-80/100-reeks)	10A – 100A	Hoër termiese kapasiteit, 15-50kA Icu, paneelmontering
Reis Tegnologie	Termies-magneties	0,63A – 100A	Bimetaal oorlading + solenoïde kortsluiting, verstelbaar Ir
Reis Tegnologie	Elektronies	25A – 150A	Mikroverwerkergebaseer, fasewanbalans, grondfout, kommunikasie
Beheer tipe	Drukknop	0,63A – 32A	Rooi AF-knoppie, direkte motorbeheer, plaaslike werking
	Roterende handvatsel	10A – 100A	Sluitbaar in AF-posisie, hangslotaanhegting (3 slotte)
	Afstandbeheer gereed	25A – 100A	Verenigbaarheid met wisselval/onderspanningvrystelling
Gebruikskategorie	AC-3	Alle graderings	Eekhoringhokmotor begin/stop tydens hardloop
Gebruikskategorie	AC-4	0,63A – 32A	Eekhoringhokmotor begin, prop, duim (10×In)
Paalkonfigurasie	3-paal	0,63A – 100A	Standaard driefase motorbeskerming
Paalkonfigurasie	4-paal	0,63A – 32A	Drie-fase + neutrale of twee-spoed motor skakeling

Voorbeelde van huidige instellingsreeks:

NS2-25E:0.63-1A, oombliklike rit 13A (13×In)

NS2-25F:1-1.6A, oombliklike rit 22.5A (14×In)

NS2-25G:1,6-2,5A, oombliklike rit 33,5A (13,4×In)

NS2-25H:2.5-4A, oombliklike rit 51A (12.75×In)

NS2-25J:6-10A, oombliklike rit 138A (13.8×In)

NS2-25L:13-18A, oombliklike rit 223A (12,4×In)

NS2-80B:40-63A, oombliklike rit 756A (12×In)

Kernfunksies en beskermingsvermoëns

Geïntegreerde motorbeskermingsfunksies

Funksie	Opsporingsbeginsel	Tegniese parameters
Oorladingsbeskerming (termies)	Bimetaal strook hitte uitbreiding	Verstelbaar 0.63-100A, uitskakelklas 10A (2-10s by 6×In), omgewingskompensasie -20°C tot +60°C
Kortsluitingbeskerming (magneties)	Elektromagnetiese solenoïde plunjer	Vaste 12-14×In (motorgeoptimaliseerd), <20ms werking, 100kA breekvermoë
Fase Fout Beskerming	Differensiële verhitting van bimetale	Reis binne 10s by 0.9×In met enkelfase oop, verhoed enkelfaseskade
Fase-wanbalansbeskerming	Termiese differensiaal tussen fases	Reis wanneer huidige onbalans >30% vir >2 minute
Geslote rotorbeskerming	Volgehoue hoë stroom (>6×In vir >2s)	Geïntegreer met termiese kromme, verhoed rotor/stator skade
Handmatige skakeling	Meganiese skakel/drukknoppie	100 000 elektriese bewerkings, AAN-UIT motorbeheer, isolasiefunksie

Reiskenmerke en -koördinasie

MPCB's beskik oor inverse-tyd termiese krommes wat spesifiek by motorverhittingeienskappe pas:

Termiese rittye (tipiese klas 10A):

1,05×Ir: Geen reis (2h)

1.2×Ir: Reis 10-20 minute

1,5×Ir: Reis 2-4 minute

6×Ir: Reis 2-10 sekondes (beginstroom weerstaan)

12-14×Ir: Onmiddellike magnetiese trip (<20ms)

Magnetiese reisinstellings:

Stel 20-30% bo motor gesluit-rotor stroom

Voorkom lastige ritte tydens opstart (6-8×FLC vir 1-3 sekondes)

Verseker vinnige opheffing van kortsluitfoute

Toepassingsomgewings en gebruiksgevalle

Nywerheidsektor	Spesifieke toepassing	Tipiese spesifikasies
Industriële outomatisering	Vervoerbandstelsels, pompe, kompressors, waaiers	4A-25A, AC-3, 100kA Icu, drukknoppiebeheer, DIN-reling
HVAC-stelsels	Verkoelers, lughanteringseenhede, koeltorings	10A-32A, omgewingskompensasie, hoë beginfrekwensie
Water & Afvalwater	Dompelpompe, boosterstasies, besproeiing	6A-40A, droogloopbeskerming (drukskakelaarintegrasie), IP65-omhulsels
Masjiengereedskap	Draaibanke, freesmasjiene, slypmasjiene	1.6A-10A, hoë inslagweerstand, gereelde aansit (AC-4)
Materiaalhantering	Hyskrane, hysbakke, vervoerbande, hysbakke	10A-63A, draaihandvatsel, sluitbaar AF, meganiese ineengrendeling
Kos en Drank	Mengers, slypmasjiene, verpakkingsmasjiene	2.5A-16A, bykomstighede van vlekvrye staal, afwasdiens
Hernubare Energie	Sonopsporingsmotors, windturbine-hulpbronne	1A-10A, uitgebreide temperatuurreeks (-25°C tot +70°C)
Olie & Gas	Boortoerusting, pompdomkragte	25A-100A, getropies (T2), korrosiebestand, hoë skokweerstand

Vervaardigingsproses en produksiewerkvloei

Presisievervaardigingsvolgorde

Grondstof IQC → Bimetaal-elementproduksie → Elektromagnetiese spoelwikkeling → Kontakstelselvervaardiging → Booggootsamestelling → Meganisme-integrasie → Kalibrasie en toetsing → Finale samestelling → Kwaliteitverifikasie → Verpakking

Kritieke vervaardigingstadia

Verhoog	Proses Besonderhede	Kwaliteitbeheerpunte
Bimetaal Element Produksie	Inconel/gepassiveerde staal saamgestelde rol, hittebehandeling vir defleksie eienskappe, stempel na vorm, kalibrasie merk	Defleksietempo 0.15-0.25mm/°C, rittemperatuur ±3% toleransie, stabiliteitstoets 1000h by 200°C
Elektromagnetiese spoelvervaardiging	Koperdraadwikkeling (0,3-0,8 mm), vacuum vernis impregnering, magnetiese kern samestelling	GS weerstand ±5%, diëlektriese sterkte 2kV/1min, optel/uitval spanning toets
Kalibrasie van termiese reis	Outomatiese kalibrasiestasie met presisiestroominspuiting, temperatuurkamer (-20°C tot +60°C)	Reistyd by 1.05×Ir, 1.25×Ir, 6×Ir aangeteken, ±10% toleransie, permanente nasien
Magnetiese Trip-instelling	Solenoïed lugspleet aanpassing, veer voorlading kalibrasie, verseël na verstelling	Oombliklike rit teen 12-14×Ir ±10%, <20ms werking, peutervrye verseëling
Kontak System Assembly	Silwer-legering (AgNi of AgCdO) kontakte gesoldeer aan koper draers, vee aksie geometrie	Kontakweerstand <1mΩ, hardheid HV 100-150, soldeersterkte >50MPa
Arc Chute Integrasie	Keramiese splitsingsplate (6-12 plate), boogloperbelyning, deioniserende kamersamestelling	Diëlektriese sterkte >2.5kV, boogblus <10ms by 400V, dimensioneel ±0.1mm
Finale Meganisme Vergadering	Wissel-/drukknoppie-meganisme, ritvrye omskakeling, kontakdrukvere, handvatselkoppeling	Meganiese uithouvermoë 100 000 bewerkings, kontakdruk 5-10N, weieringtyd <3ms
Omvattende toetsing	Primêre inspuitingtoetsing (0.5-1000A), tyd-stroom-kromme verifikasie, fase mislukking simulasie	100% outomatiese toetsing, dataregistrasie, QR-kode naspeurbaarheid

Primêre grondstowwe en komponent spesifikasies

Komponent	Materiaal spesifikasie	Verskafferstandaarde	Sleutel eienskappe
Bimetaal strook	Inconel 718/gepassiveerde staal saamgestelde (ASTM TM2) of koper/staal	ASTM B388, IEC 60404	Defleksietempo 0.2mm/°C, stabiliteit ±3% oor 20 jaar, kruipweerstand
Elektromagnetiese spoel	Geëmailleerde koperdraad Klas F (155°C) of Klas H (180°C)	IEC 60317, NEMA MW 35	Afbreekspanning >2kV, soldeerbaarheid 390°C/2s, buigsaamheid
Magnetiese kern	Silikonstaal laminerings (0,35-0,5 mm) of soliede yster	IEC 60404-8, JIS C 2552	Hoë deurlaatbaarheid, lae remanensie, konsekwente bakkie eienskappe
Hoofkontakte	Elektrolitiese koper (Cu-ETP) + AgNi 90/10 of AgCdO wenke	ASTM B152, IEC 60368	Geleidingsvermoë ≥100% IACS, weerstand teen boogerosie, teen sweiswerk
Kontak Springs	Berillium koper (CuBe2) of vlekvrye staal 301	ASTM B196	Moegheidslewe >100 000 siklusse, konstante druk 5-10N
Arc Chute Plate	Steatiet keramiek of alumina (Al₂O₃ 95%)	IEC 60672	Hitteweerstand >1000°C, diëlektriese sterkte >15kV/mm
Arc Runners	Koper-wolfram (CuW) of staal met koperplaat	ASTM B702	Boogerosieweerstand, magnetiese boogafbuiging
Gevormde kas	BMC (DMC-2) termohardende plastiek of PA66 GF30	IEC 60664-1, UL 94 V-0	Spoorindeks >600V, hitteweerstand 180°C, impak >7 kJ/m²
Bedryfsmeganisme	Verzinkte staal of vlekvrye staal 304	ISO 898-1, ASTM A240	Treksterkte >400MPa, weerstand teen korrosie, slytasiebestand
Terminale	Geelkoper C36000 of koper C11000 met tinplaat (5-8μm)	ASTM B16/B187	Stroomdigtheid 1,0-1,5 A/mm², wringkragweerstand 1,5-3,0Nm

Standaarde nakoming en toetsprotokolle

Internasionale Standaarde Raamwerk

Standaard	Omvang	Toepaslike graderings
IEC 60947-2	Laespanning skakeltuig - Stroombrekers	Kortsluitingbeskerming, breekvermoë, isolasie
IEC 60947-4-1	Kontaktors en motoraansitters - Elektromeganiese kontaktors en motoraansitters	Motor aanskakel, oorbelastingbeskerming, koördinasie met kontaktors
EN 60947-2 / EN 60947-4-1	Europese geharmoniseerde weergawes	CE-merk, EU-markvoldoening
GB/T 14048.2 / GB/T 14048.4	Chinese nasionale standaarde	CCC-sertifisering, China mark

Verpligte tipe toetse (IEC 60947-4-1 & IEC 60947-2)

Toets kategorie	Spesifieke toets	Aanvaardingskriteria
Temperatuur Styging	Deurlopende stroom by gegradeerde Ir	Terminale ≤80K (silwer), ≤65K (kaal), bimetaal ≤85K
Diëlektriese eienskappe	Krag-frekwensie weerstaan (2kV-2.5kV/1min), impuls (6kV-8kV)	Geen ineenstorting, geen oorslaan nie
Oorladingsbeskerming	1,05×Ir (geen rit 2u), 1.25×Ir (rit ≤2u), 1.5×Ir (rit <4min)	Konvensionele rittye per trippelklas
Kortsluiting	Icu (ultimate), Ics (diens) teen nominale spanning	100kA @ 400V (kompak), 15-50kA @ 400V (kragreeks)
Koördinasie	Tipe 1 of Tipe 2 met SCPD	Tipe 2: geen skade, onmiddellike heroperasie
Fase Mislukking Sensitiwiteit	Enkelfase werking by 0.9×Ir	Reis binne 10s, verhoed motorenkelfasering
Meganiese uithouvermoë	100 000 geen-laai bedrywighede	<5% parameterverdryf, geen meganiese fout nie
Elektriese uithouvermoë	100 000 AC-3-bewerkings (0,63-32A)	Kontakslytasie <50%, rit-eienskappe gehandhaaf
Omgewing	Klam hitte (IEC 60068-2-30), koue, droë hitte	Funksioneel na kondisionering, geen korrosie nie
EMC	Immuniteit teen uitgestraalde/geleide interferensie (elektroniese tipes)	Geen oorlas struikel nie, EN 60947-4-1 Bylae L

Fabrieksgehaltebeheer en -inspeksiestandaarde

Inkomende materiaal QC (IQC)

Materiaal	Inspeksie items	Steekproefplan	Toerusting
Bimetaalstroke	Defleksietempo, weerstand, stabiliteit, dimensionele toleransie	Per bondel, monstertoetsing	Termiese oond, defleksiemeter, weerstandsbrug
Geëmailleerde draad	Deursnee, isolasie dikte, afbreekspanning, buigsaamheid	AQL 0,65	Mikrometer, diëlektriese toetser, verlengingstoetser
Silwer kontak wenke	Suiwerheid, digtheid, hardheid, versoenbaarheid van soldeerlegerings	Per bondel	Spektrometer, hardheid toetser, metallurgiese mikroskoop
Plastiek verbindings	Glasinhoud, viskositeit, uithardingseienskappe, vlambaarheid	Per bondel	Smeltvloei-indekseerder, DSC, UL 94-toetsapparaat
Staal komponente	Hardheid, treksterkte, dimensionele toleransie	AQL 1.0	Rockwell-hardheidstoetser, trekmasjien, CMM

In-proses kwaliteitbeheer (IPQC)

Stasie	Beheer parameters	Frekwensie	Metode
Bimetaal kalibrasie	Reistemperatuur, defleksie by verwysingstemp, merk	Elke eenheid	Outomatiese kalibrasiestasie met stroominspuiting
Spoelwikkeling	Draaitelling, spanning, weerstand, isolasie	Elke eenheid	Outomatiese wikkelmasjien met terugvoer, ohmmeter
Magnetiese trip-instelling	Luggaping, veervoorlading, oombliklike uitskakelstroom	Elke eenheid	Primêre inspuiting toetser (50-1000A), tydsberekening meting
Kontak vergadering	Kontakgaping, druk, belyning, weerstand	Elke 100 eenhede	Kragmeter, mikro-ohmmeter, optiese vergelyker
Meganisme integrasie	Wisselkrag, ritvrye funksie, handvatselwerking	Elke eenheid	Outomatiese funksionele toetser, krag-verplasing kurwe

Finale kwaliteitbeheer (FQC) en uitgaande QC (OQC)

Toets item	Standaard	Voorbeeld Grootte
Termiese reisverifikasie	1,05×Ir (geen rit), 1.25×Ir (rit), tydregistrasie	100%
Magnetiese reisverifikasie	12-14×Ir oombliklike rit, <20ms	100%
Fase mislukking toets	Enkelfase-operasie, reis binne 10s	100%
Diëlektriese weerstaanspanning	2kV AC/1min	100%
Isolasie weerstand	>100MΩ @ 500V DC	100%
Kontak weerstand	<1mΩ per paal	100%
Meganiese werking	10 AAN-UIT-siklusse, gladde werking	100%
Visuele en dimensionele inspeksie	Geen defekte op kritieke afmetings nie	100%
Merk permanensie	Oplosmiddel afvee, skuur toets	AQL 1.0
Verpakkingsintegriteit	Valtoets, vibrasie (ISTA 3A)	Per lot

Produksie-infrastruktuur en vervaardigingsvermoë

Gevorderde produksietoerusting

Toerusting Kategorie	Masjien spesifikasie	Funksie	Kapasiteit
Bimetaal produksielyn	Presisie-walswerk, hittebehandeling-oond, stamppers	Bimetaalstrookvervaardiging, kalibrasie	50 000 stroke/dag
Outomatiese kalibrasie	6-stasie roterende kalibrasiestelsel met temperatuurkamers	Termiese ritkalibrasie (-20°C tot +60°C)	2 000 eenhede/dag
Primêre inspuiting toets	1000A primêre stroom inspuiting stel	Tyd-stroom kurwe verifikasie	500 eenhede/uur
Spoelwikkeling	CNC-wikkelmasjiene met spanningbeheer	Elektromagnetiese spoelproduksie	10 000 spoele/dag
Kontak Soldering	Beheerde atmosfeer soldeeroond (H₂/N₂)	Silwer puntsoldering aan koperdraers	5 000 kontakte/uur
Vergadering	Arbeidsamestellingselle	Meganismesamestelling, kalibrasie, toetsing	3 000 eenhede/dag per lyn
Uithouvermoë toets	Meganiese/elektriese lewenstoetsbanke (100 000 siklusse)	Lewensverifikasie, dra monitering	200 eenhede gelyktydig
Omgewingstoetsing	Temperatuur/humiditeitskamers, vibrasietabelle	IEC 60068-2 voldoeningsverifikasie	100 eenhede/dag

Produksiekapasiteit en loodtye

Produk Kategorie	Maandelikse kapasiteit	Standaard Leityd	Dringende bestelvermoë
Kompakte MPCB (0.63A-25A)	100 000 eenhede	4-5 weke	3 dae (voorraadkomponente)
Standaard MPCB (0.1A-32A)	80 000 eenhede	4-5 weke	5 dae
Krag MPCB (10A-63A)	60 000 eenhede	4-5 weke	7 dae
Swaardiens MPCB (40A-100A)	20 000 eenhede	4-5 weke	10 dae
Elektroniese MPCB (25A-150A)	20 000 eenhede	4-5 weke	7 dae

Ingenieurswese en Tegniese Spanstruktuur

Departement	Personeel	Kundigheid	Verantwoordelikhede
R&D Ingenieurswese	5 ingenieurs	Motorbeskermingsalgoritmes, bimetaalmateriaal, elektromagnetiese ontwerp, boogblus	Nuwe produkontwikkeling, termiese modellering, patentportefeulje (40+ patente)
Proses Ingenieurswese	18 ingenieurs	Presisiekalibrasie, outomatiese samestelling, skraal vervaardiging, Nywerheid 4.0	Produksie-optimering, SOP-dokumentasie, opbrengsverbetering (>99.5%)
Toets & Validasie	15 ingenieurs	Hoëstroomtoetsing, motorsimulasie, omgewingstoetsing, EMC	Tipetoetskoördinasie (IEC 60947-4-1), mislukkingsanalise, sertifisering
Toepassingsingenieurswese	10 ingenieurs	Motor aansit berekeninge, koördinasie studies, veld ingebruikneming	Kliënte tegniese ondersteuning, skema-ontwerp, motorbeskermingsopleiding
Gehalteversekering	30 tegnici	ISO 9001, IATF 16949, statistiese prosesbeheer (SPC), metrologie	Verskaffer oudit, proses oudit, regstellende aksie, kalibrasie laboratorium

Sertifisering en Voldoeningsdokumentasie

Sertifisering	Uitreikingsliggaam	Omvang	Geldigheid
ISO 9001:2015	ZHONGDA HUAYUAN	Kwaliteitbestuurstelsel	Jaarlikse toesig
IEC 60947-2 tipe toets	SGS	Stroombreker prestasie	Per produkreeks
CE-merk	Aangemelde liggaam	EU-marktoegang	Ontwerp-afhanklik
CCC (China)	CQC	Chinese verpligte sertifisering	5-jaar geldigheid

Waarom ons MPCB-vervaardiging uitmekaar staan

Ons produksiefasiliteit verteenwoordig 20 jaar se spesialisasie in motorbeskermingstegnologie, en lewer MPCB's wat globale standaarde oorskry deur:

Vertikale integrasie: In-huis vervaardiging van bimetaalelemente, presisiekalibrasie en vervaardiging van elektromagnetiese spoele wat volledige gehaltebeheer en vinnige aanpassing verseker

Gevorderde kalibrasie tegnologie: 6-stasie geoutomatiseerde kalibrasiestelsels met temperatuurkamers (-20°C tot +60°C) wat ±3% ritakkuraatheid oor die hele bedryfsreeks bereik

Toets infrastruktuur: $3M+ belê in primêre inspuitingtoetsing (1000A kapasiteit), 100,000-siklus uithouvermoë verifikasie, en omvattende omgewing simulasie

Motor-spesifieke kundigheid: Diep begrip van motorstarteienskappe, termiese kurwes en koördinasievereistes met kontaktors en sagte aansitters

Pasmaak vermoë: Van gespesialiseerde huidige instellings tot unieke monteerkonfigurasies en hulpkontakreëlings - ontwerp volgens u motorbeskermingsvereistes

View as

GV3 80A Motorbeskermingsstroombreker

Ontdek die CDADA GV3 80A Motorbeskermingsstroombreker, CE-gesertifiseer, met termiese oorlading, kortsluiting, faseverlies en isolasie. Beskik oor 690V-gradering, 110k-siklusse en temperatuurkompensasie. Ideaal vir robuuste motorbeskerming in industriële omgewings. Kontak ons vir 'n direkte fabrieksprys.

Sien meer >> Stuur navraag >>

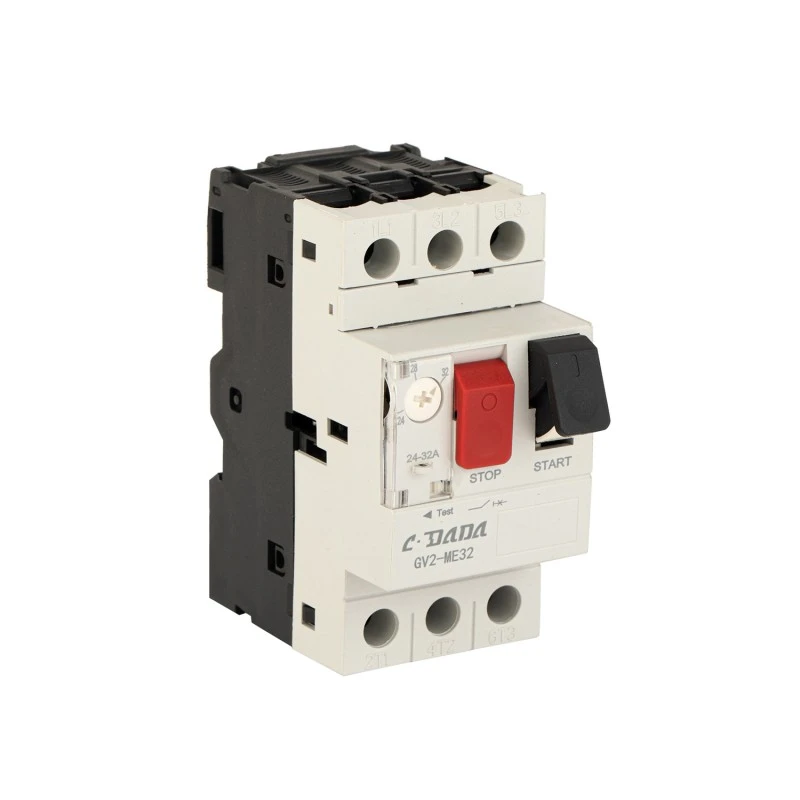

GV2 2P Motorbeskermingsstroombreker
