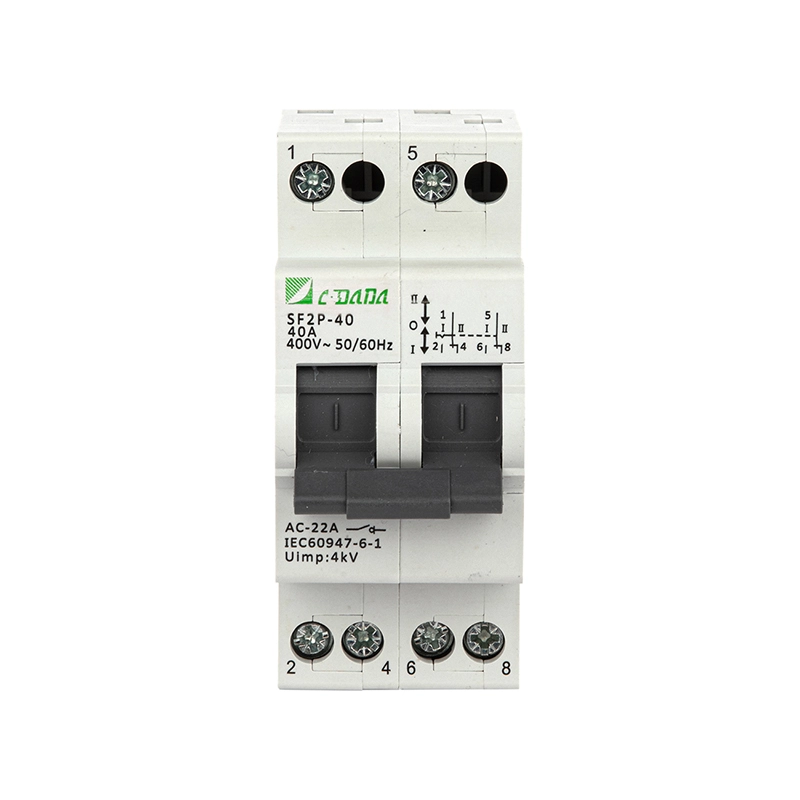

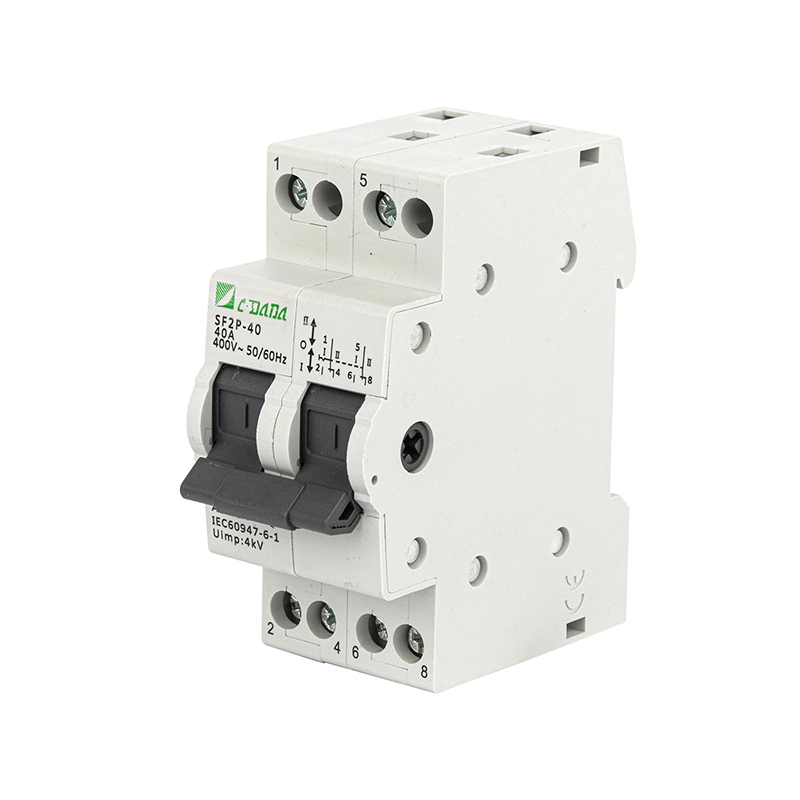

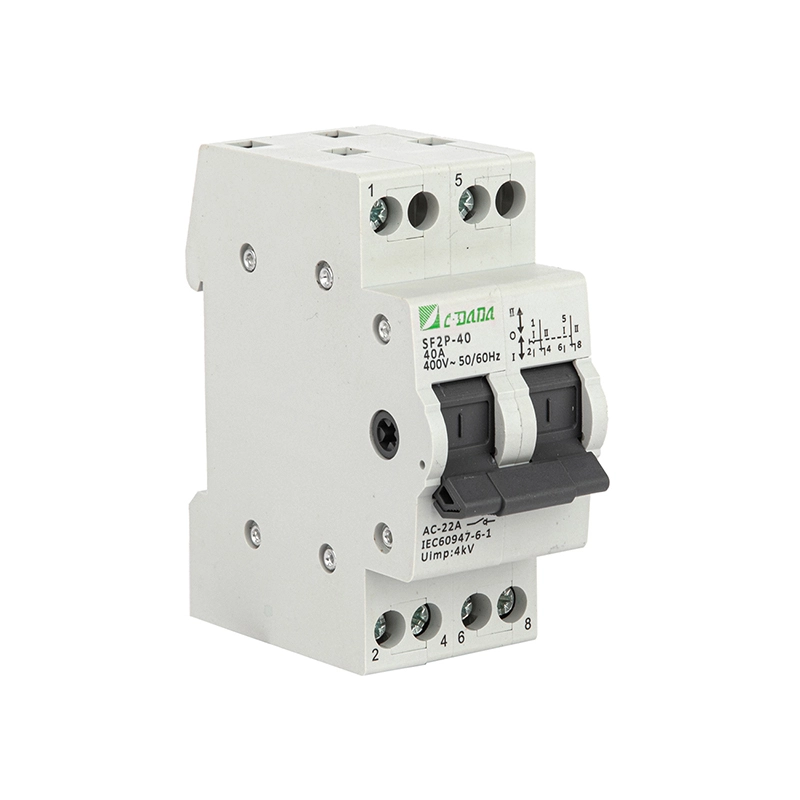

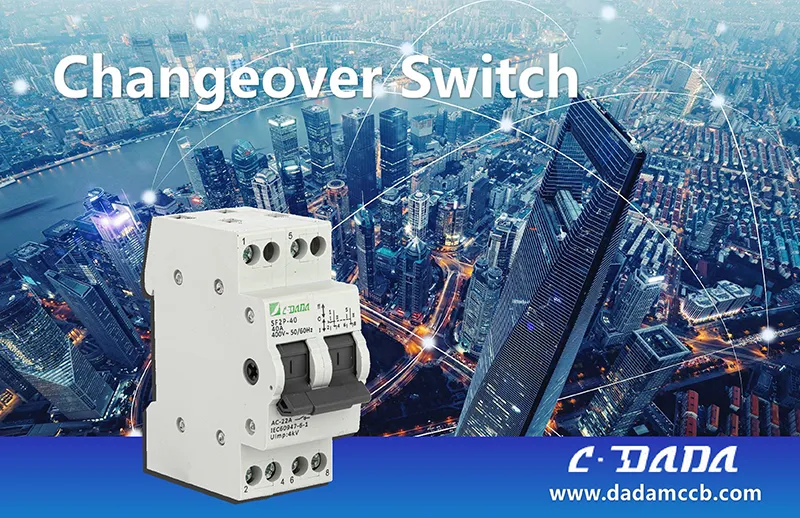

2P-omskakelaar

Verseker veilige en betroubare kragbronskakeling met die CDADA SF-reeks 2P-wisselskakelaar, dit is geskik vir kritieke stroombaanomskakeling in residensiële, kommersiële en ligte industriële toepassings. Hierdie DIN-spoor-gemonteerde mikro-omskakelaar-skakelaar ondersteun dubbele kragbronne of vragte met 'n duidelike 3-posisie-werking: I -OFF-II, wat naatlose oorgange tussen hoof-/netwerk- en rugsteun-/generatortoevoer, motor vorentoe/tertoe beheer, of fase/spanning moniteringskringe moontlik maak.

Gegradeer vir AC 50/60Hz, 230–400V, en strome van 16A tot 125A, die CDADA 2P-omskakelaar voldoen aan IEC 60947-3 en EN 60947-3 standaarde. Met AAN/AF-posisie-aanwysers, hoëgeleidingskontakte en 'n veergesteunde vinnige maak/breek-meganisme, verseker dit stabiele werkverrigting selfs onder gereelde handbediening. Ontwerp vir modulêre installasie langs MCB's en kontaktors, dit is ideaal vir verdeelborde in geboue, pompkamers, telekommunikasiekaste en noodbeligtingstelsels.

Sleutel spesifikasies

Reeks: SF-reeks 2P-handskakelaar

Handelsmerk: CDADA | Vervaardiger: Shanghai DADA Electric CO., LTD

Pale: 2P (Dual Pole) — beskikbaar in 1P tot 4P variante

Gegradeerde stroom: 16A – 125A (verlaag tot 80% bo 40°C omgewing)

Gegradeerde spanning: 230/400V AC, 50/60Hz

Isolasiespanning (Ui): 500V

Gebruikskategorie: AC-22A (gemengde weerstands- en induktiewe ladings)

Korttydweerstandstroom (Icw): 12×Ie vir 1s

Vervaardigingskapasiteit: 20×Ie, t=0.1s

Meganiese Lewe: 8 500 operasies

Elektriese Lewe: 1 500 bewerkings (onder lading)

Besoedelingsgraad: II

Montage: Standaard TH35 DIN-reling

Bediening: Handmatige 3-posisie handvatsel (I – O – II)

Aanwysers: Sigbare AAN/UIT-posisie via handvatselbelyning

Terminale: Kabel- of railverbinding

Aandraaimoment:

1,2 N·m (16–40 A)

3,5 N·m (63–125A)

Veiligheidsnota: Geen boogbluskamer nie → moet gebruik word met stroomop smeltveilings/MCB's vir kortsluitingbeskerming

Tegniese datablad

Waarom CDADA 2P-omskakelaar kies?

★ Veilige 3-posisie-isolasie

Ware OFF (O) posisie ontkoppel beide bronne – van kritieke belang vir instandhouding en anti-terugvoerveiligheid.

★ Modulêre DIN-spoorontwerp

Installeer binne sekondes langs MCB's—spaar spasie en vereenvoudig paneeluitleg in slim geboue of OEM-omhulsels.

★ Hoë betroubaarheid kontakte

Geoptimaliseerde dinamiese-statiese kontakgeometrie verseker lae weerstand en langtermynstabiliteit.

★ Globale nakoming

Gesertifiseer volgens IEC 60947-3 aanvaar in Europa, Asië, Afrika en Latyns-Amerika.

★ Gebruikersveilige werking

Veerondersteunde meganisme verhoed gedeeltelike inskakeling; verlengde handvatsel opsioneel vir 63A+-modelle.

★ Veelsydige toepassings

Van kragopwekker-oordrag tot motorrigting-omkering—een skakelaar, veelvuldige funksies.

Tipiese toepassings

Rugsteunkragstelsels: Skakel tussen hulpprogram en kragopwekker

Motorbeheer: Voorwaartse/omgekeerde rotasie van klein pompe of waaiers

Meetkringe: Spanning/fasekeuse in meetpanele

Gebou-outomatisering: Dubbele HVAC-eenheidskakeling, oordrag van noodbeligting

Telekommunikasie- en datasentrums: Oortollige PSU-bronkeuse

Oor CDADA

★ Ons belangrikste voordele is:

1) Voltooi internasionale sertifisering,

2) Sterk OEM / ODM-vermoë,

3) Hoë koste-prestasie verhouding,

4) Betroubare grootskaalse produksiekapasiteit,

5) Uitgebreide uitvoer ondervinding.

★ Ons produkte word suksesvol uitgevoer na Suidoos-Asië, die Midde-Ooste, Suid-Amerika, Afrika, Europa en GOS-lande, met 'n sterk fokus op gordel- en padmarkte.

★ Ons belê deurlopend in R&D, monitor globale standaarde en markneigings, en werk saam met kundiges in die bedryf om ons produkportefeulje op te gradeer.

Gereelde Vrae

V1: Kan ek onder las oorskakel?

A1: Nie aanbeveel nie. Die SF-reeks 2P-omskakelaar het geen boogblusserkamer nie. Ontspan altyd die stroombaan voor oorskakeling, of gebruik slegs vir geen-las-oordrag (bv. isolatorfunksie). Vir lewendige-lading-skakeling, oorweeg gemotoriseerde ATS of gesmelte skakelaars.

V2: Hoekom is daar 'n "O" (AF) posisie?

A2: Die middel AF-posisie verseker volledige isolasie van beide kragbronne—noodsaaklik vir onderhoudsveiligheid en die voorkoming van terugvoer na kragopwekkers of omsetters.

V3: Het ek sekerings met hierdie skakelaar nodig?

A3: Ja. Aangesien dit nie foutstrome kan onderbreek nie, koppel dit altyd met stroomop-versmeltings of MCB's wat gegradeer is vir jou stelsel se voornemende kortsluitstroom.

V4: Kan dit motorrigting beheer?

A4: Ja—vir klein motors kan die 2P-skakelaar fasevolgorde omkeer wanneer dit korrek bedraad is. Maak seker dat die motor gestop en ontkoppel is voordat jy van rigting verander.

V5: Hoekom kies CDADA bo ander handelsmerke?

A5: CDADA bied:

● Ware 3-posisie meganiese grendel (geen drywende toestande nie)

● DIN-spoor-versoenbaarheid met globale paneelstandaarde

● Duidelike visuele aanduiding van skakelaarposisie

● Robuuste veermeganisme vir betroubare kontakdruk

● Mededingende pryse met volle IEC-sertifisering en tegniese ondersteuning
