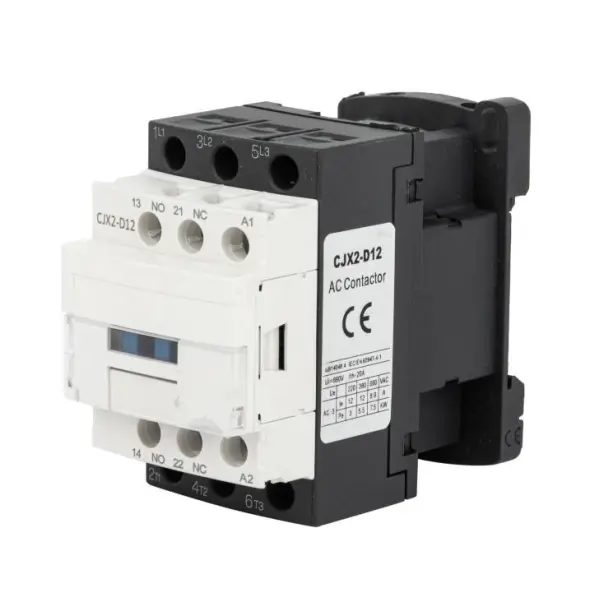

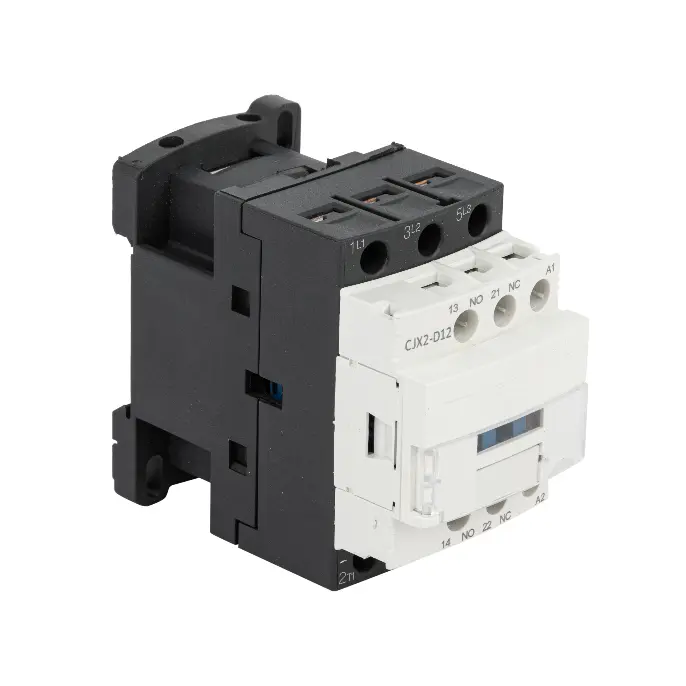

D Kontaktor
Model:LC1-D Series
Shanghai DADA Electric is 'n betroubare vervaardiger en ons het ons eie handelsmerke, CDADA. Ons D-kontaktor (LC1-D-reeks) is IEC 60947-4-1 gesertifiseer, 3P/4P, tot 620A, AC-3/AC-4 gegradeer. Wye spoel spanning opsies. Ons beveel hierdie produk aan vir motorbeheer en industriële outomatisering, kontak ons vir 'n kwotasie.
Ontwerp betroubare motorbeheer en kragskakeling met die CDADA LC1-D Reeks D-kontaktor, 'n hoë-werkverrigting AC-kontaktor wat deur Shanghai DADA Electric CO., LTD ontwerp is om aan IEC/EN 60947-4-1-standaarde te voldoen. Gebou vir industriële, kommersiële en infrastruktuurtoepassings, ondersteun die LC1-D-reeks 3-pool of 4-pool konfigurasies met nominale strome van 9A tot 95A (tot 620A in swaardiensvariante) en beheer 3-fase eekhoringhokmotors tot 45kW-418V (by 58V).
Toegerus met standaard 1NO+1NC-hulpkontakte, integreer dit naatloos met termiese oorladingsrelais vir volle motorbeskerming. Met AC- of DC-spoelopsies (24V–600V), AC-3- en AC-4-gebruikskategorieë, en 'n robuuste ontwerp wat vir 690V-isolasie gegradeer is, lewer die CDADA D-kontaktor betroubare werkverrigting in gereelde begin-stop-siklusse, vervoerbandstelsels, pompe, kompressors en HVAC-eenhede—selfs in veeleisende temperature tot 20000°C.
Sleutel spesifikasies
Reeks: D-kontaktor
Handelsmerk: CDADA | Vervaardiger: Shanghai DADA Electric CO., LTD
Standaard: IEC/EN 60947-4-1
Sertifisering: CE
Pale: 3P of 4P (kiesbaar)
Gegradeerde bedryfsstroom (AC-3): 9A – 95A (tot 620A in uitgebreide reeks)
Motorkragbeheer (AC-3):
380/415V: 4kW – 45kW
660/690V: tot 45kW
Gebruikskategorieë: AC-3 (eekhoringhokmotors), AC-4 (inprop en duim)
Gegradeerde isolasiespanning: 690V AC
Omgewingstemperatuur: –5°C tot +40°C
Hoogte: ≤ 2000m
Montering: Vertikale vlak ±5°, Montagekategorie III
Hulpkontakte: 1NO + 1NC (standaard op alle modelle)
Spoel Opsies:
AC-spoele: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
GS-spoele: 24V, 36V, 48V, 110V, 220V
Tegniese datablad
|
Items |
Model |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
Paal |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Hulpkontak |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Gegradeerde konvensionele verhittingstroom (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Gegradeer operasioneel stroom (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Gegradeerde isolasiespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Krag van beheer 3-fase hokmotor (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC-spoel (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
DC spoel (V) |
24，36，48，110，220 |
||||||
|
Items |
Model |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
Paal |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Hulpkring Cat: AC-15, Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Gegradeerde konvensionele verhittingstroom (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Gegradeer operasioneel stroom (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Gegradeerde isolasiespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Krag van beheer 3-fase hokmotor (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC-spoel (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
DC spoel (V) |
24，36，48，110，220 |
||||||
|
Items |
Model |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
Paal |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Gegradeerde konvensionele verhittingstroom (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Gegradeer operasioneel stroom (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Gegradeerde isolasiespanning (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Krag van beheer 3-fase hokmotor (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC-spoel (V) |
110，127，220，240，380，415，440，480，500，600 |
||||||||||||
|
Items |
Model |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
Paal |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Gegradeerde konvensionele verhittingstroom (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Gegradeer operasioneel stroom (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Gegradeerde isolasiespanning (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
Krag van beheerde 3-fase hokmotor (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC-spoel (V) |
110, 127，220，240，380，415，440，480，500，600 |
||||||||||||

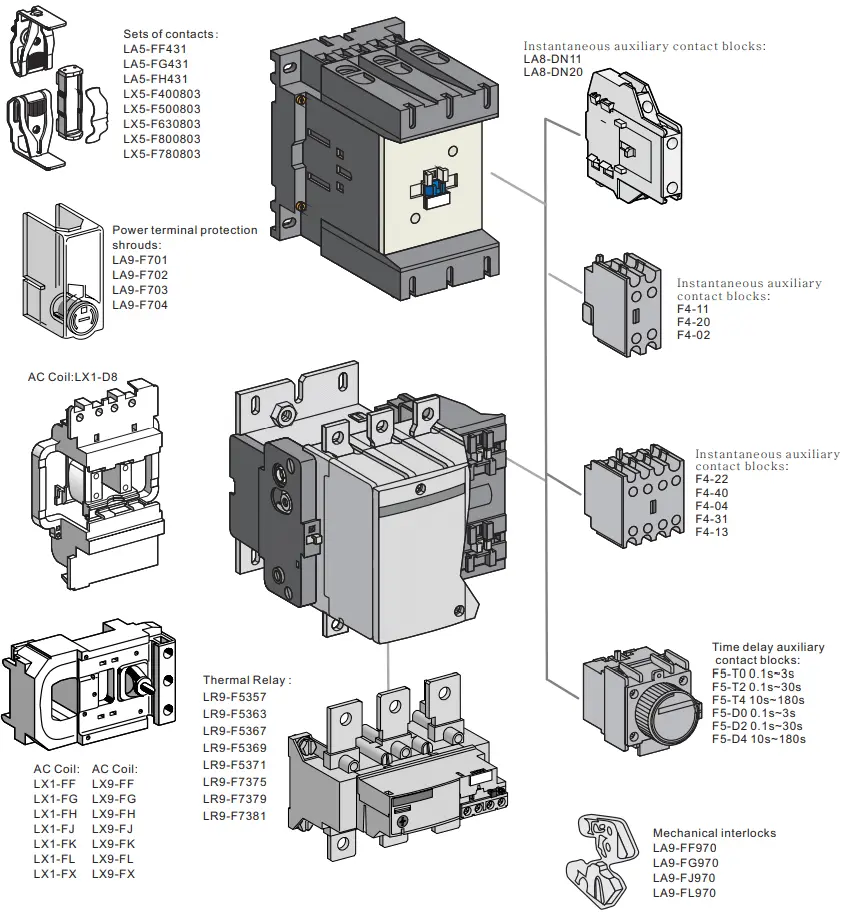

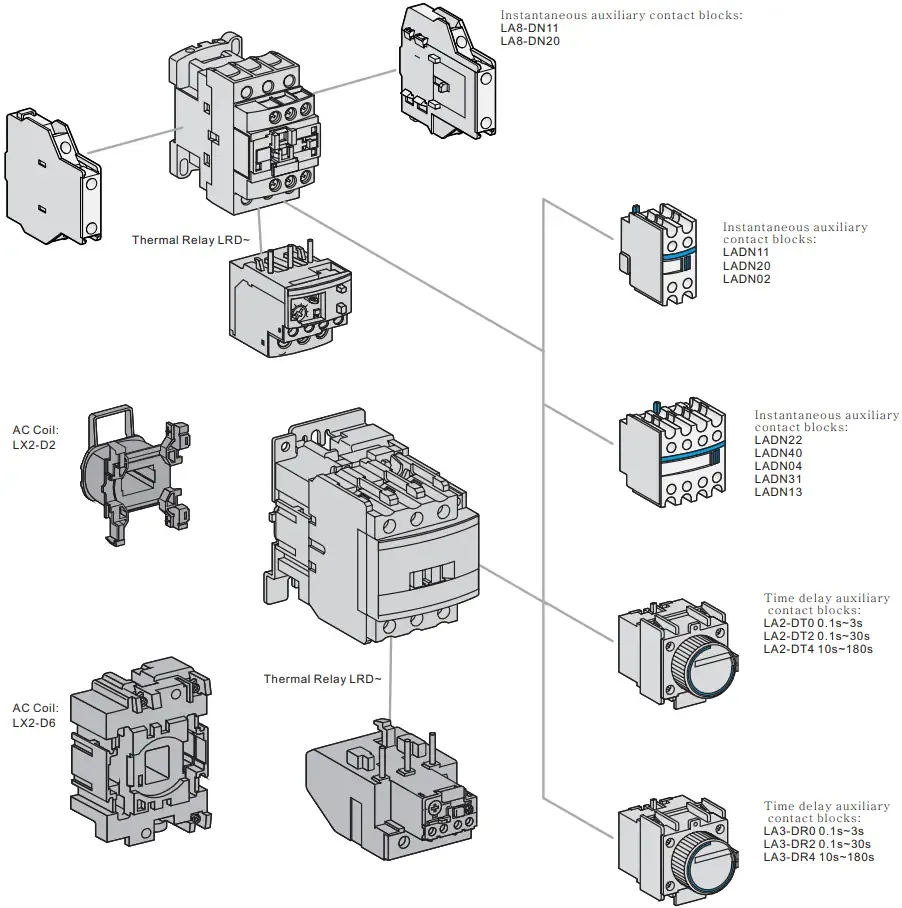

Bykomstighede
Waarom CDADA D-kontaktor kies?
★ Ware IEC Voldoening
Ontwerp en getoets volgens IEC/EN 60947-4-1—wat globale aanvaarding en interoperabiliteit verseker.★ Volledige motorbeheeroplossing
Koppel met CDADA termiese oorladingsrelais vir volledige motoraansittersamestellings—oorlading + kortsluiting + isolasie.★ Wye Spanning Buigsaamheid
Kies uit 13 WS- en 5 GS-spoelspannings—ideaal vir globale projekte of panele met gemengde spanning.★ Robuust vir swaardiens
Ondersteun AC-4-diens (gereelde omkeer/prop) - perfek vir hyskrane, hysbakke en vervoerbande.★ Plug-and-Play-integrasie
Standaard 1NO+1NC-hulpkontakte maak maklike ineengrendeling, sein of PLC-terugvoer moontlik.★ Industriële-graad Betroubaarheid
Getoets vir hoë elektriese uithouvermoë, lae kontakweerstand en stabiele boogonderdrukking—wat stilstand verminder.★ Ons belangrikste voordele is: 1) Voltooi internasionale sertifisering, 2) Sterk OEM/ODM-vermoë, 3) Hoë koste-prestasieverhouding, 4) Betroubare grootskaalse produksievermoë, 5) Uitgebreide uitvoerervaring.
★ Ons produkte word suksesvol uitgevoer na Suidoos-Asië, die Midde-Ooste, Suid-Amerika, Afrika, Europa en GOS-lande, met 'n sterk fokus op gordel- en padmarkte.
Tipiese toepassings
Motoraansitters: Pompe, waaiers, kompressors, mengers
HVAC-stelsels: Verkoeler- en blaserbeheer
Industriële outomatisering: Vervoerbande, verpakkingsmasjiene
Geboubestuur: Hysbakbeheer, beligtingsbanke
Energie & Water: Afvalwaterbehandeling, besproeiingstelsels
Gereelde Vrae
V1: Wat beteken "D Kontaktor"?
A1: “D” verwys na die reeksbenaming (LC1-D) wat wêreldwyd vir hierdie modulêre, gestandaardiseerde AC-kontaktorplatform gebruik word. Dit is nie 'n tegniese klassifikasie nie, maar word algemeen erken in paneelbou vir sy verenigbaarheid met bykomstighede soos oorladingsrelais en meganiese grendels.
V2: Wat is die verskil tussen AC-3 en AC-4 diens?
A2:● AC-3: Normale aansit/stop van eekhoringhokmotors (bv. pompe, waaiers). Laer stres.
● AC-4: Gereelde inprop, duim of omkeer (bv. hyskrane, hysbakke). Hoër elektriese spanning → vereis meer robuuste kontakte. → CDADA LC1-D word vir albei gegradeer, wat dit veelsydig maak.
V3: Kan ek hierdie kontaktor gebruik sonder 'n oorladingsaflos?
A3: Nie aanbeveel vir motorvragte nie. Die kontaktor skakel net krag oor—dit beskerm nie teen oorladings nie. Koppel altyd met 'n termiese of elektroniese oorladingsaflos vir motorveiligheid.
V4: Is 4-polige weergawes beskikbaar?
A4: Ja! Alle LC1-D-modelle ondersteun 3P- of 4P-konfigurasies - ideaal vir neutrale skakeltoepassings of 4-draadstelsels.
V5: Hoekom kies CDADA bo ander D-reeks kontaktors?
A5: CDADA bied:● Opregte IEC 60947-4-1 voldoening aan toetsverslae
● Wyer spoelspanningsreeks (insluitend 415V, 480V, 600V vir uitvoer)
● Konsekwente kwaliteit met silwer-legeringskontakte en booggeute
● OEM-vriendelike pryse en vinnige monster omkeer
● Globale sertifiserings (CE) en Engelse dokumentasie
