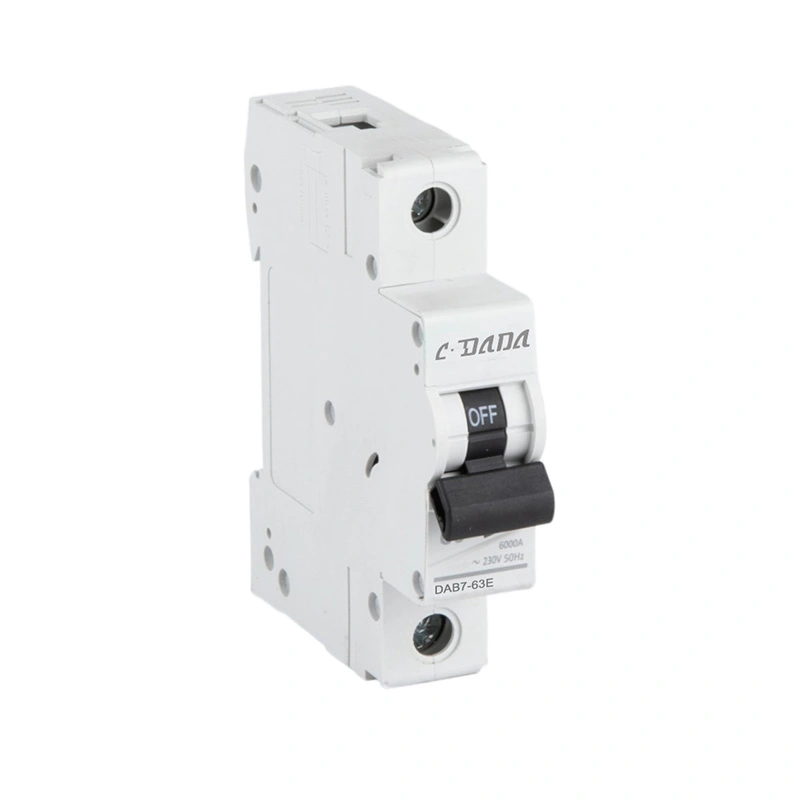

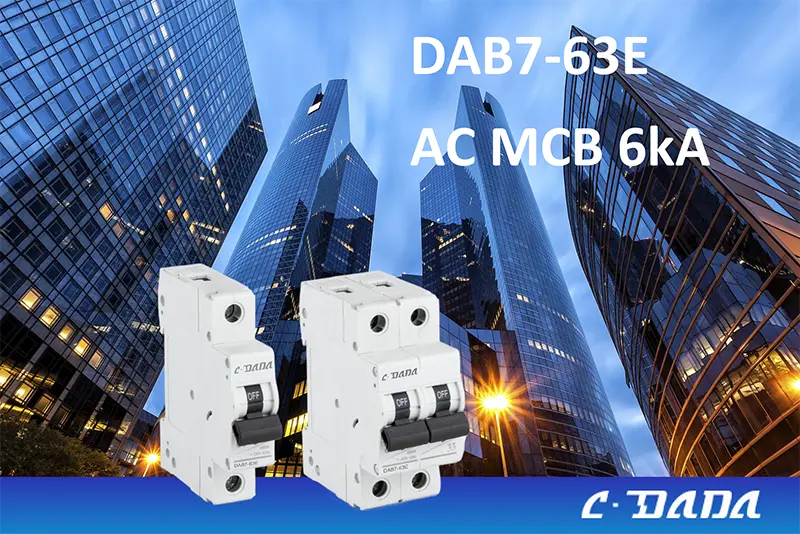

1P 6kA AC miniatuur stroombreker
Model:CDADA Series AC MCB
Kontak gerus CDADA, en kry ons 1P 6kA AC Miniatuur Stroombreker met direkte fabrieksprys, wat betroubare oorlading en kortsluitingbeskerming bied met kompakte DIN-spoor-ontwerp. Hierdie produk het presiese termiese-magnetiese uitskakeling en duidelike statusaanduiding, maklik om te installeer en in stand te hou. Dit lewer stabiele werkverrigting vir residensiële en ligte kommersiële stroombane, wat veilige kragtoevoer met lang lewensduur verseker.
CDADA 1P 6kA AC-miniatuurstroombreker is 'n hoë-gehalte enkelpolige miniatuurstroombreker wat ontwerp is vir AC-laespanningstelsels. Dit bied betroubare beskerming teen oorladings en kortsluitings, wat elektriese stroombane en gekoppelde toerusting effektief beskerm. Hierdie AC MCB is vervaardig volgens streng internasionale standaarde en is ideaal vir verspreiders, OEM's en elektriese kontrakteurs wat duursame, koste-effektiewe beskermingsoplossings soek.
Produkkenmerke en -voordele
★ Kompakte ontwerp: Ruimtebesparende struktuur geskik vir standaardverdeelborde
★ Hoë Breekvermoë: 6kA kortsluiting onderbreking vermoë vir verbeterde veiligheid
★ Presisie uitskakeling: Termies-magnetiese uitskakelingseenheid verseker akkurate oorlading en kortsluitingbeskerming
★ Duidelike statusaanduiding: Sigbare AAN/UIT-venster vir vinnige stroombaanstatusverifikasie
★ Veilige bedrading: Hoëgehalte-terminale met stabiele verbinding, wat kontakweerstand verminder
★ Duursame konstruksie: Vlamvertragende behuising met hoë temperatuurweerstand
★ Maklike installasie: Standaard 35 mm DIN-spoor-montering vir vinnige montering
★ Betroubare kwaliteit: 100% volledige inspeksie voor versending, konsekwente prestasie
Aansoeke
★ CDADA 1P 6kA AC Miniatuurstroombreker word wyd gebruik in:
★ Residensiële geboue, woonstelle en villa's
★ Kantoorgeboue, winkelsentrums en kommersiële fasiliteite
★ Ligte industriële werkswinkels en vervaardigingsaanlegte
★ Winkelsentrums, hotelle en restaurante
★ Openbare fasiliteite en infrastruktuurprojekte
★ Beligtingstroombane en kleinkragtoerustingbeskerming
Tegniese parameters
|
Item |
Spesifikasie |
|
Model |
CDADA-reeks AC MCB |
|
Standaard |
IEC60898 |
|
Tik |
AC MCB (miniatuur stroombreker) |
|

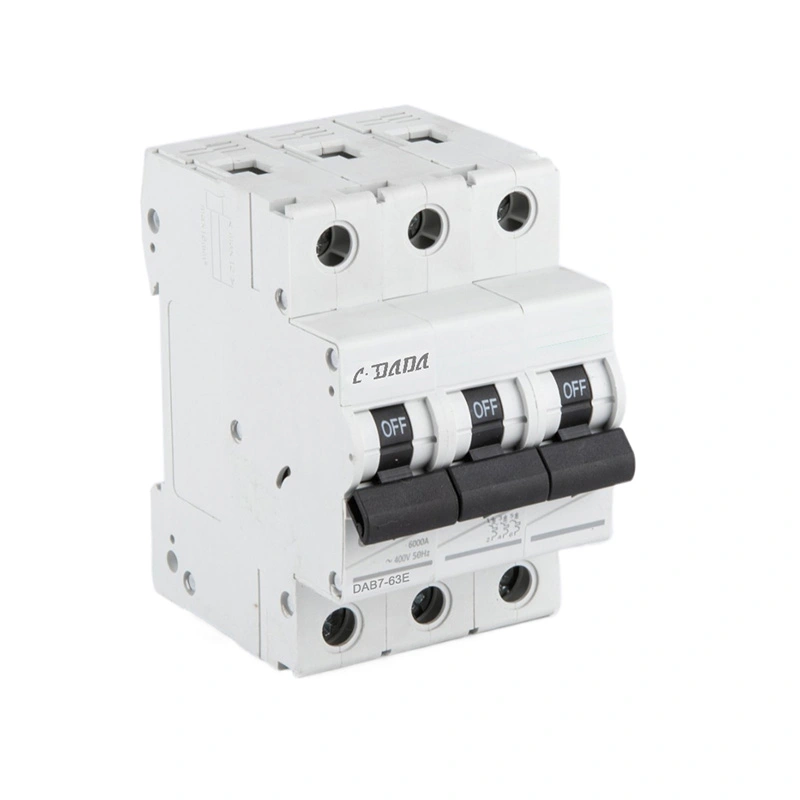

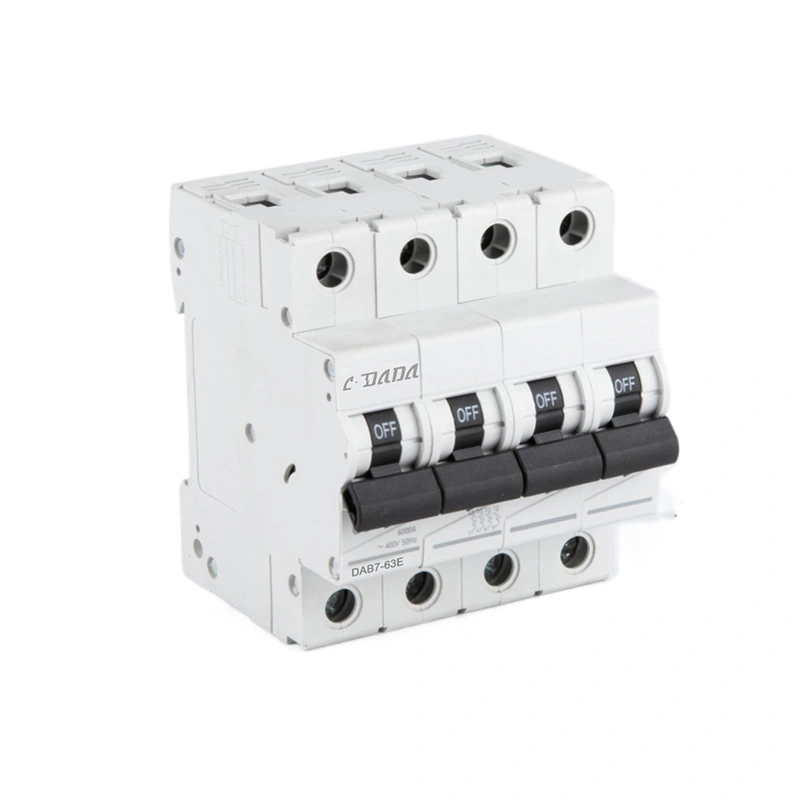

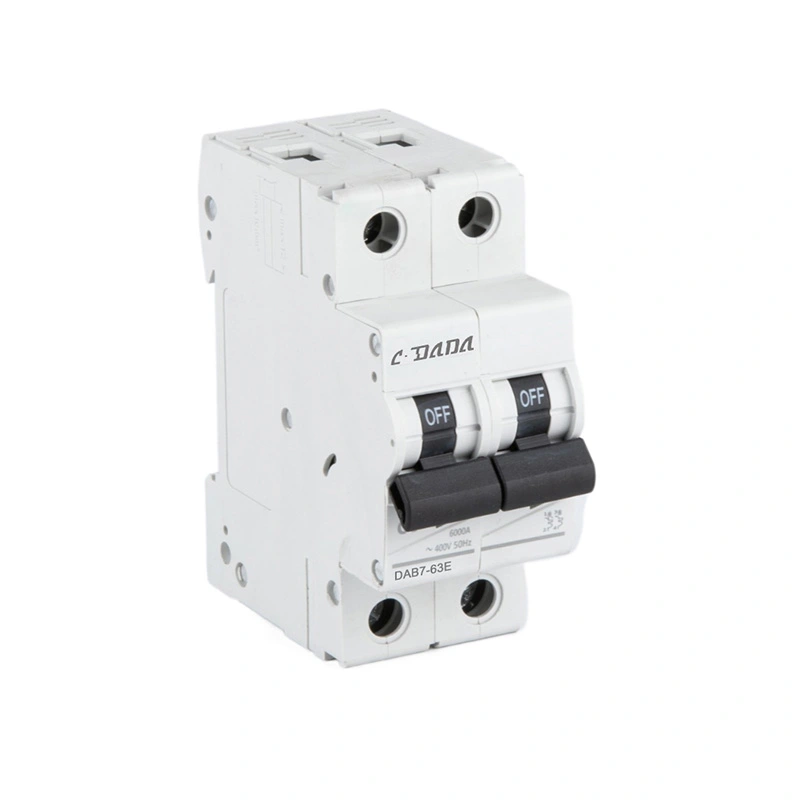

Pole |
1P,2P,3P,4P |
|
Breekvermoë |
6kA |
|
Gegradeerde huidige |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (opsioneel) |
|
Gegradeerde spanning |
AC 230V, 400V |
|
Isolasie spanning |
600V |
|
Impulsspanning |
6kV |
|
Beskermingsgraad |
IP20 |
|
Installasie |
35 mm DIN-reling |
|
Bedryfstemperatuur |
-5℃ ~ +40℃ |
|
Meganiese Lewe |
≥20 000 operasies |
|
Elektriese Lewe |
≥4 000 bewerkings (teen nominale stroom) |
|
Voldoening aan standaarde |
IEC60898-1, IEC60898-2 |
Omlyn afmetings
★ Breedte: 17,8 mm per paal (standaard enkelpaal grootte)
★ Hoogte: Ongeveer 85-92 mm (wissel volgens huidige gradering)
★ Diepte: Ongeveer 68-72mm
★ Bedradingskapasiteit: 1,5-16mm² buigsame of stewige koperkabel
★ Standaardversoenbaarheid: Pas op alle 35 mm DIN-spoorstelsels (TS35/7.5, TS35/15)
IEC 60898-1

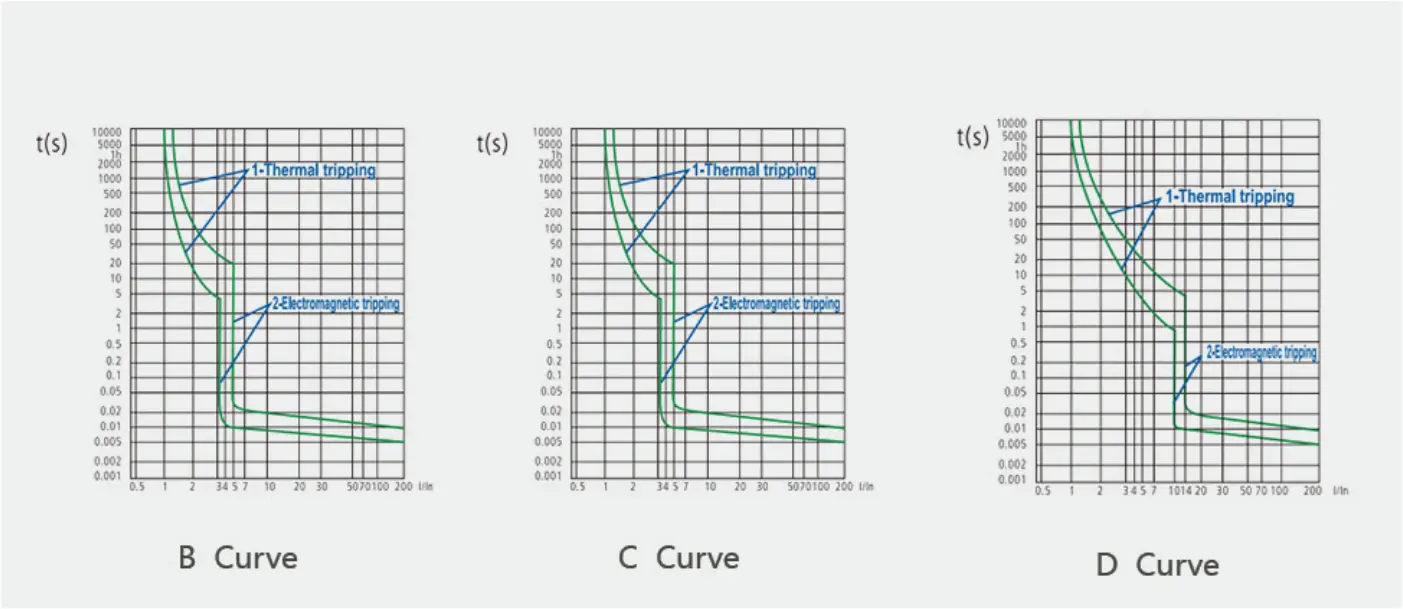

Magnetiese vrystelling
Wanneer 'n kortsluiting plaasvind, word onmiddellike uitskakeling verkry deur 'n magneet met 'n ysterkern. Volgens die 1EC60898-standaard kan hierdie produk in drie tipes verdeel word: B, C en D.
|
|
Toets stroom |
Trippel tyd |
Aansoeke |
|
B Kromme |
3ln 5ln |
0.1 |
Tipe B is slegs van toepassing op aktiewe vragte: -Elektriese verwarmer-Waterverwarmer-Elektriese oond |
|
C Kromme |
5In 10ln |
0.1 |
Tipe C is geskik vir gewone vragte: - Lamp - Kragaansluiting -Klein kragmotor |
|
D Kromme |
10ln 20 In |
0.1 |
Beheer en beskerm stroombane met oombliklike oplewingstroom (groot motors) |
Termiese vrystelling
●Sodra oorlading in die stroombaan voorkom, sal die bimetaalstrook van die stroombreker buig as gevolg van hitte, wat veroorsaak dat die kontakte ontkoppel en tot termiese uitskakeling lei;
●Die IEC-standaard definieer die uitskakeltydreeks vir verskillende oorladingsstrome;
●Die verwysingstoetsomgewingstemperatuur is 30 °C.
|
Toets stroom |
Trippel tyd |
|
1.13ln |
t z 1h(in ≦ 63A) |
|
1.45ln |
t<1h(In ≦ 63A) |
|
2,55 ln |
1s<1h<60s(In≤32A)1s |

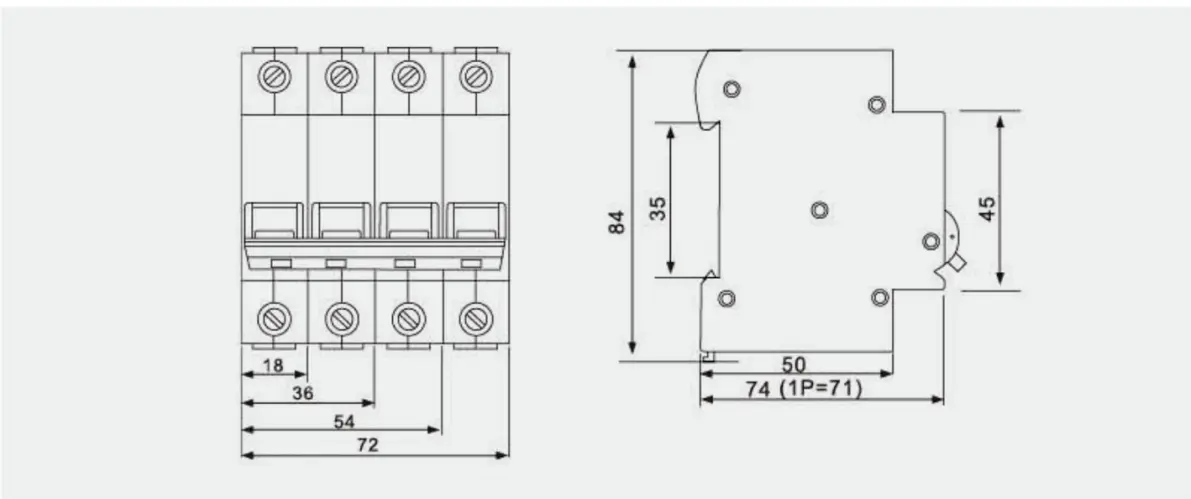

●Produk en installasie afmetings (MM)
Die produk is gemonteer op 'n geleiderail met 'n maksimum verbindingskapasiteit van 25mm2.
Gehaltebeheer
★ ISO9001 Gesertifiseerde Vervaardiging: Streng kwaliteitbestuurstelsel regdeur produksie
★ Omvattende toetsing: 100% inspeksie, insluitend uitskakel-eienskappe, temperatuurstyging en spanningstoetse
★ In-House Produksie: 90% van sleutelkomponente word intern vervaardig vir kwaliteit konsekwentheid
★ Omgewingstoetsing: Hoë/lae temperatuur werking, humiditeit weerstand verifikasie
★ Betroubaarheidsversekering: Langtermyn duursaamheidstoetsing vir verlengde dienslewe
Verpakking & Versending
★ Standaard Uitvoerverpakking: Geriffelde kartonne met beskerming
★ Duidelike etikettering: Modelnommer, huidige gradering, paaltelling, hoeveelheid en sertifiseringsinligting
★ Beskermende verpakking: groepboks vir 12 eenhede om skade tydens vervoer te voorkom
★ Versendingsopsies: Geskik vir see-, lug- en landvervoer; beskikbaar vir grootmaatversending
★ Pasgemaakte verpakking: OEM-verpakkingsopsies beskikbaar vir handelsmerkvennote
Kliëntsuksesgevalle
★ CDADA 1P 6kA AC Miniature Circuit Breaker het langtermyn samewerking met kliënte wêreldwyd gevestig:
★ Residensiële projekte: Verskaf aan behuisingsontwikkelaars in Suidoos-Asië, Midde-Ooste en Suid-Amerika
★ Kommersiële installasies: Werk saam met elektriese kontrakteurs in Europa, Afrika en Asië vir kommersiële bouprojekte
★ OEM-vennootskappe: Werk saam met globale elektriese handelsmerke vir private etikettering en pasgemaakte oplossings
★ Industriële toepassings: Verskaf aan vervaardigingsfasiliteite vir masjinerie en toerustingbeskerming
★ Verspreidernetwerke: Werk saam met streekverspreiders in meer as 30 lande om plaaslike mark te ontmoet
