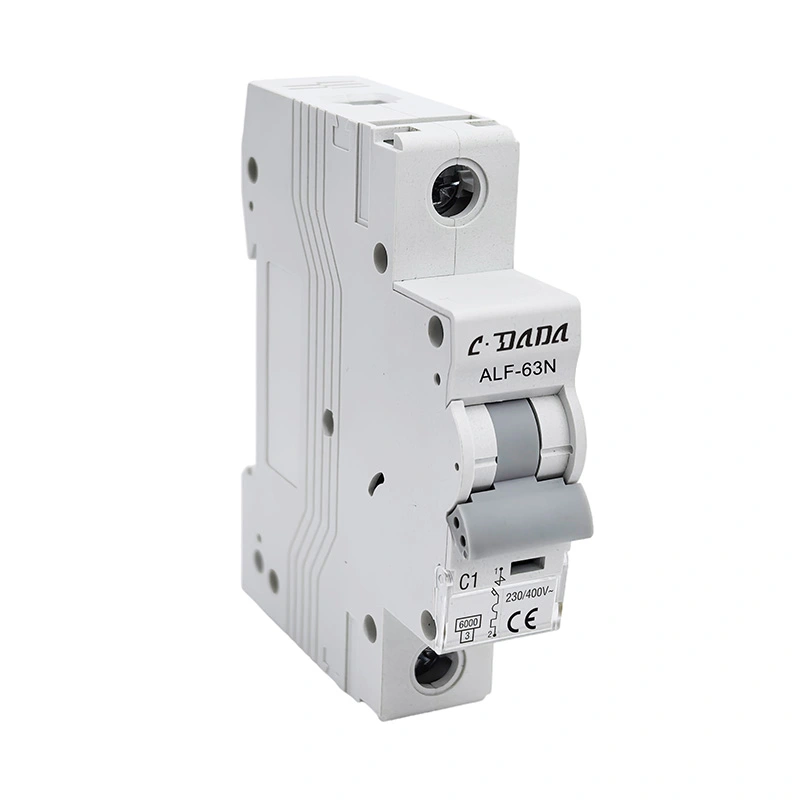

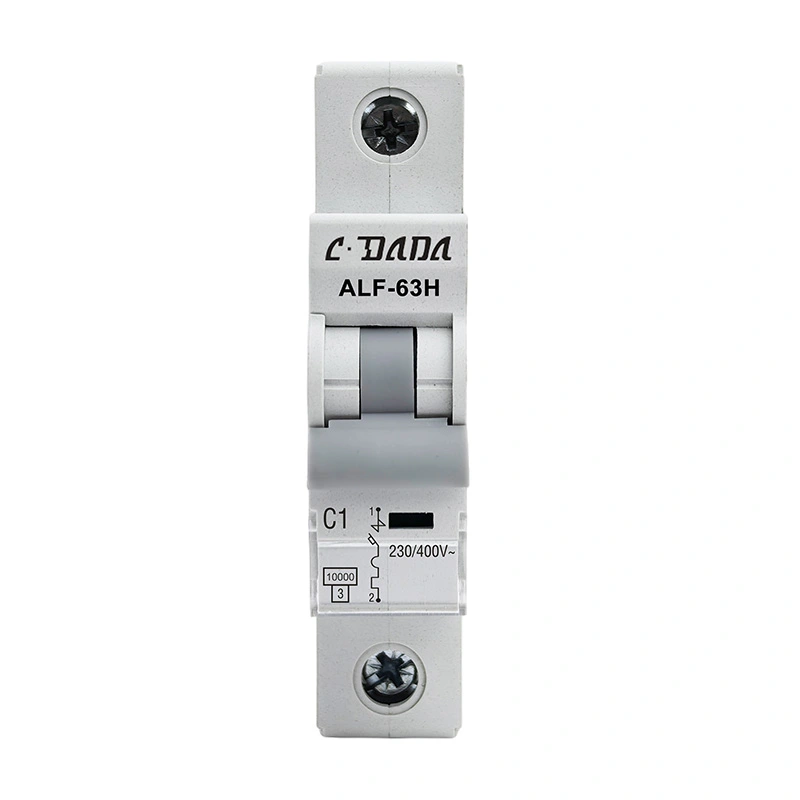

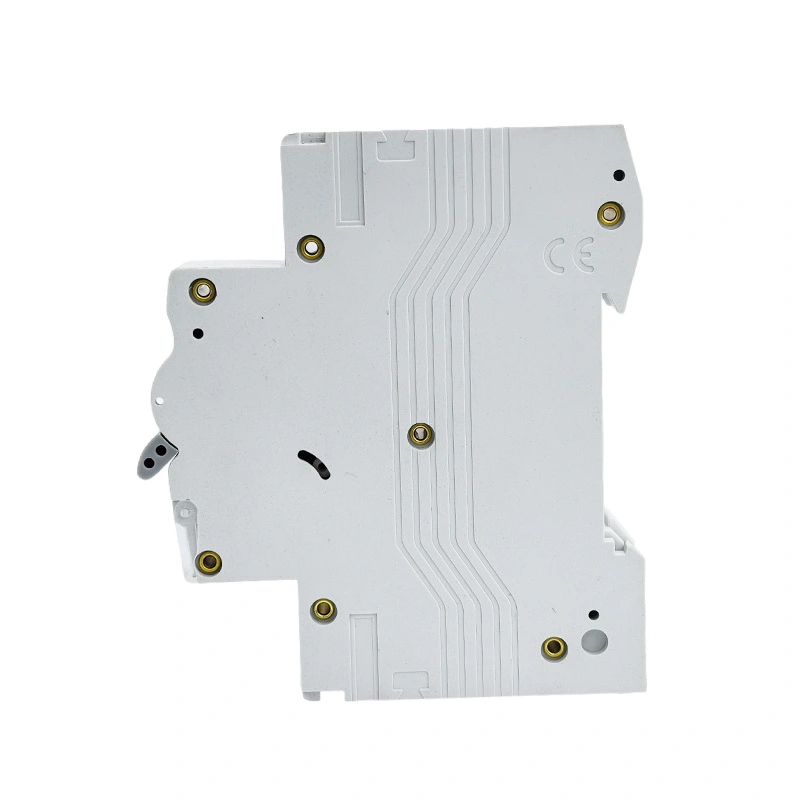

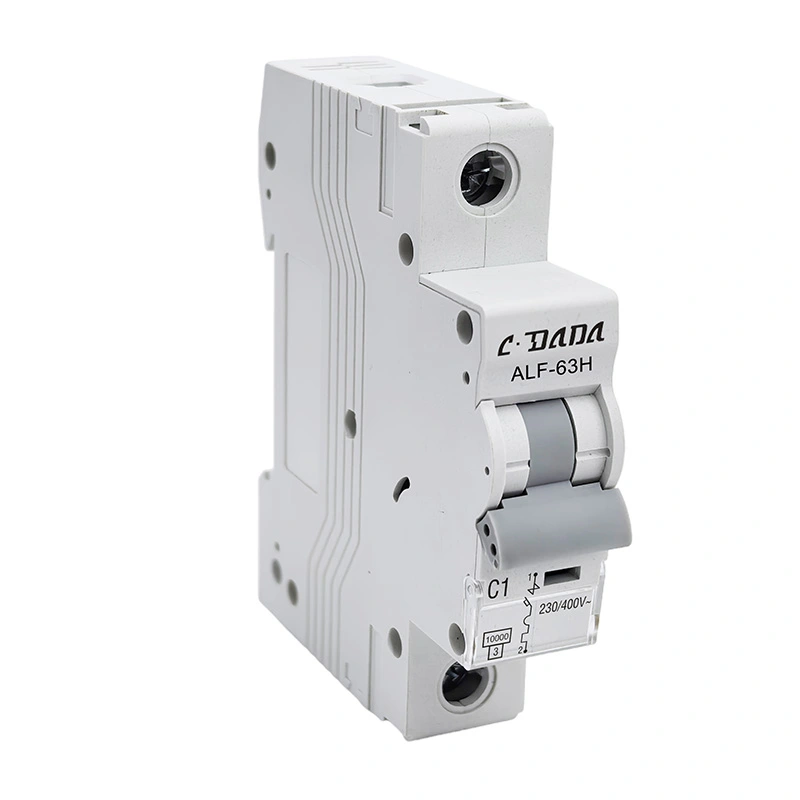

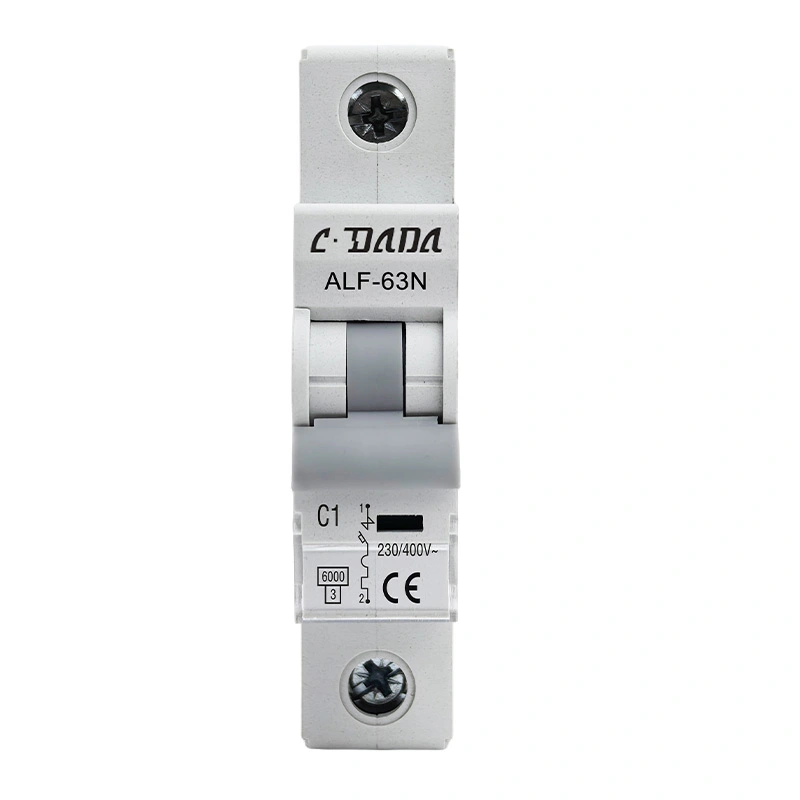

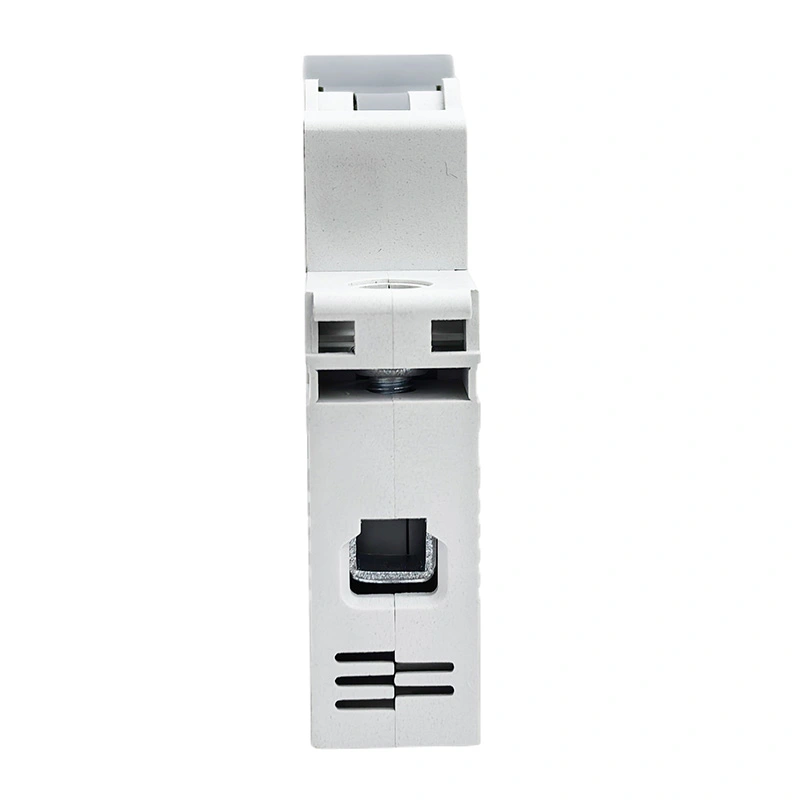

6KA 10kA miniatuur stroombreker

ALF-63N/H-reeks hoë breek 6KA 10kA miniatuur stroombreker (MCB), voldoen aan IEC60898 standaard, MCB het die kenmerk van betroubare werkverrigting, presiese beskermende funksie, kort vrystelling tyd, en hoë breek kapasiteit, klein volume ook. Dit word wyd gebruik in en oorlading van kontaktors, skakeltuig en elektriese apparaat.

Kontak CDADA en kies ons as u vervaardiger, ons kan OEM/ODM-dienste aanbied.

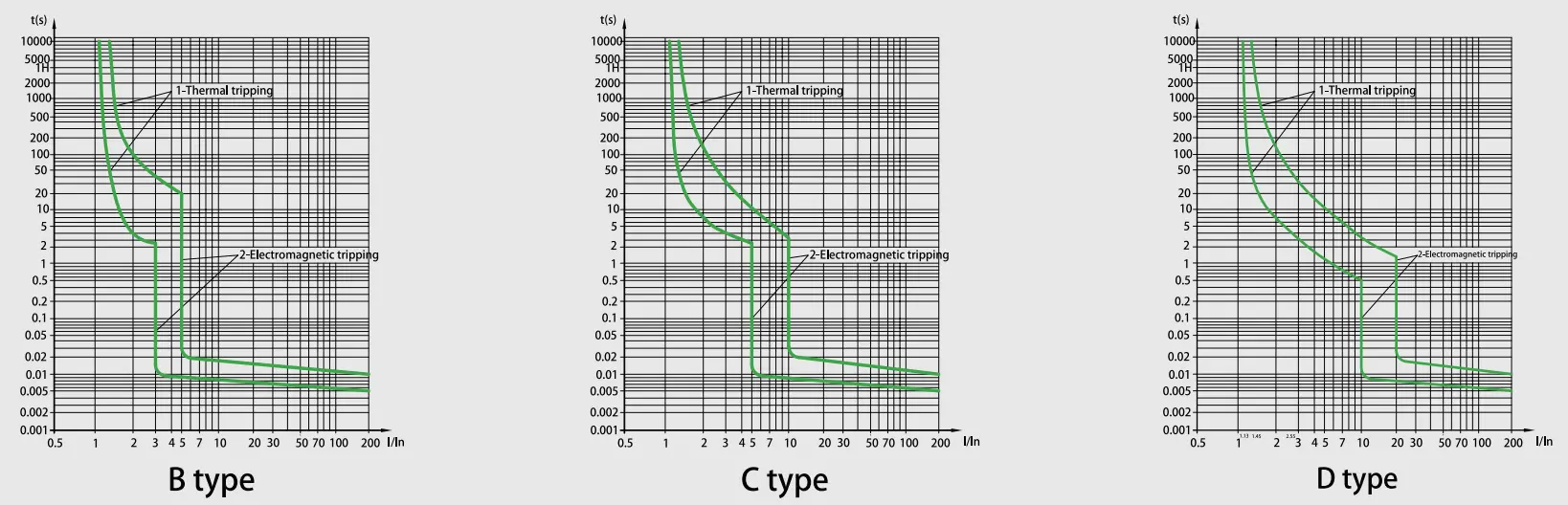

Kenmerkende kromme

Tegniese spesifikasie

ALF-63N/H-reeks 6KA 10kA miniatuur stroombreker
Standaard	EN/IEC60898-1
Breekvermoë (kA)	6,10
Beskerming	Teen oorlading en kortsluiting
Gegradeerde stroom(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominale spanning (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Gegradeerde impulsweerstandspanning Uimp(kV)	4
Gegradeerde isolasiespanning Ui(V)	500
Energie beperkende kas	3
Omgewingstemperatuur (℃)	-25~+40,Maks.95%humiditeit
Termiese bedryfslimiet	1.13xln Geen struikel binne 'n uur nie
	1.45xIn Trippel binne 'n uur
Magnetiese werking	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Aantal pale	1P,1P+N,2P,3P,3P+N en 4P
Tipe reis	Termiese/magnetiese vrystelling
Terminale kapasiteit	16mm² buigsaam of 25mm² styf tot 25A-graderings
	25mm²buigsaam of 35mm²rigied van 32A tot 63A-graderings
Beskermingsgraad	IP20
Installasie	Montage op 35mm DIN-reling
Breedte	17,8 mm per paal

Stroombreker vrystelling kenmerk

NEE.	Gegradeerde stroom van vrystelling (A)	Aanvanklike toestand	Toets stroom	Gespesifiseerde tyd	Resultaat moet verkry word	Opmerkings
1	1-63	koue toestand	1.13In	t≤1h	Nie-reis
2	1-63	op die vorige toets	1.45ln	t<1h	reis	Stel stroom op tot gespesifiseerde waarde bestendig in 5s
3	In≤32	koue toestand	2,55 in	1s	reis
	In>32
4	1-63	koue toestand	3In	t≤0.1s	Nie-reis	B tipe
			5In	t<0.1s	reis	B tipe
			5In 10ln	t≤0.1s	Nie-reis	C tipe
			10 In	t<0.1s	reis	C tipe
			20ln	t≤0.1s	Nie-reis	D tipe
				t<0.1s	reis	D tipe

Uithouvermoë (Operasies)

Kategorie	Operasie siklusse	Operasie frekwensie	Gegradeerde stroom
Elektriese uithouvermoë	4000	240/h	1-32
		120/h	40-63
Meganiese uithouvermoë	10000	240/h	1-63

Kenmerke

★ Ultra-hoë kortsluiting-breekvermoë

Gevorderde boogbeheertegnologie bereik hoër onderbrekingskapasiteit in vergelyking met industriestandaarde, wat betroubare beskerming vir industriële-graad elektriese stelsels onder uiterste fouttoestande verseker.

★ Dual-Mode Connection Interface

Geïntegreerde hibriede terminaalontwerp ondersteun beide stewige busstaafkoppeling en buigsame kabelklem, wat gereedskapvrye aanpassing by diverse installasiescenario's moontlik maak, terwyl bedradingstyd met 40% verminder word.

★ Energiebergingsmeganisme vir lang lewe

Veerondersteunde bedryfstelsel met 10 000 meganiese siklusse uithouvermoë, met slytasiekompensasietegnologie

★ Gevorderde saamgestelde omhulsel

met met roemwerende, hittebestande en impulsvaste eienskappe geïntegreerde boogbluskamers vir ingeslote foutgebeurtenisse.

★ Dinamiese stroombeperkende topologie

Intelligente deurlaat-energie-onderdrukking verminder piekfoutstrome met 65-80%, wat stroomafwaartse toestelspesifikasie-optimering moontlik maak met 30% algehele stelselkosteverminderingspotensiaal.

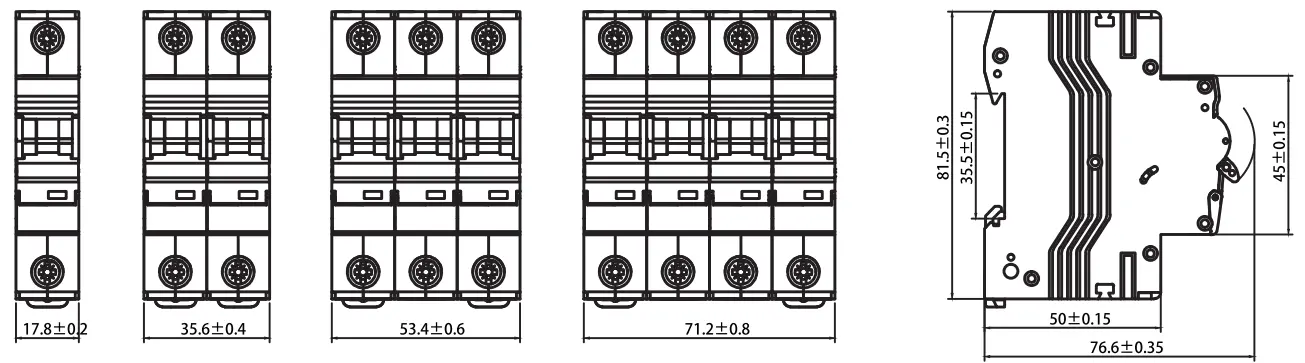

Omlyn afmetings

Toepassingsscenario's

★ Residensieel: Verbruikerseenhede en verdeelborde vir huisveiligheid.

★ Industrieel: Beskerming van kontaktors, skakeltuig, en swaar elektriese apparaat.

★ Kommersieel: Kantoorgeboue en winkelsentrums wat hoogstaande betroubaarheid vereis.

Gehaltebeheer & Standaardtoetsing

★ Elke CDADA MCB ondergaan streng toetsing om voldoening aan IEC60898-1 te verseker:

★ Termiese uitskakelingstoets: Geverifieer op 1.13In (nie-rit) en 1.45In (rit binne 1 uur).

★ Magnetiese Tripping Toets: Presiese vrystelling toets vir B, C, en D eienskappe.

★ Elektriese uithouvermoë: Getoets vir 4 000 bedryfsiklusse.

★ Meganiese uithouvermoë: Geverifieer vir 10 000 siklusse.

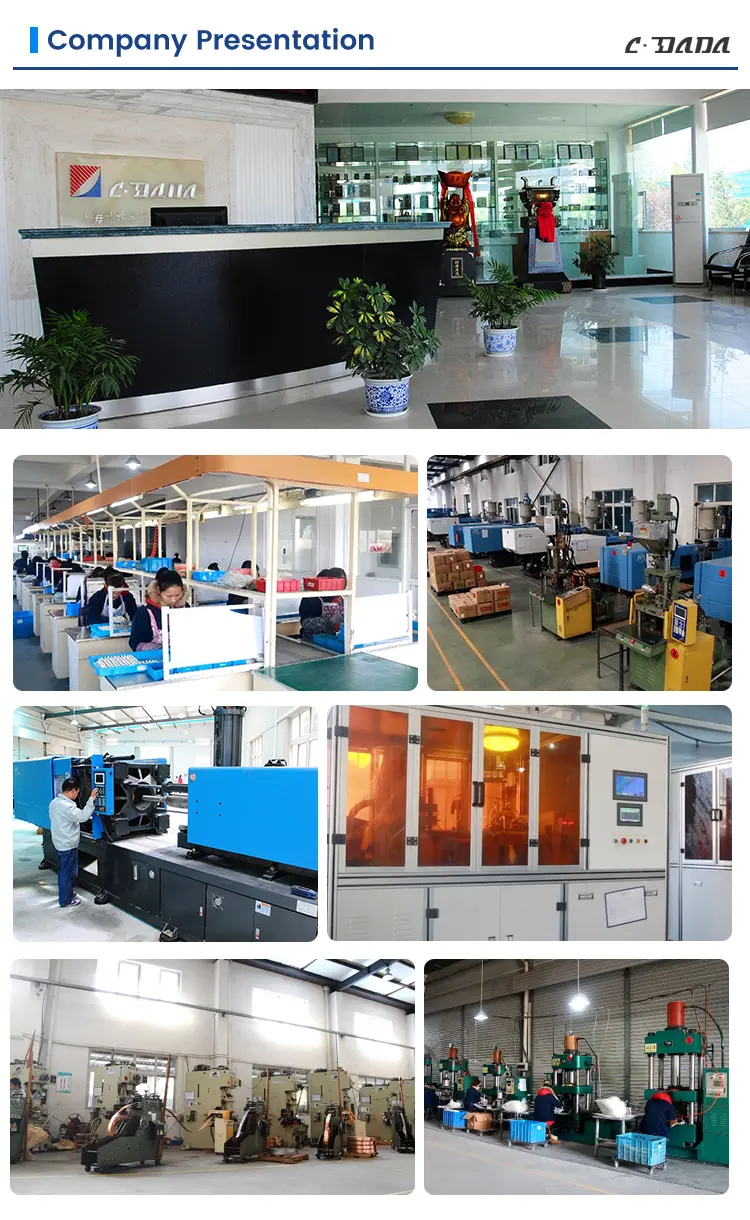

Fabriekssterkte en -ondersteuning
